ПРИЛОЖЕНИЯ
Приложение 1
Конструкционные углеродистые стали обыкновенного качества группы А
Марка
стали
Характеристика
механических свойств
Применение
предел прочности
на растяжение в
kzImm *
предел текучести в
кг/мм 2
относительное
удлинение в
%
Ст. 0
32—47
19
18-22
Баки, резервуары,
обшивки
Ст. 1
32—40
—
28-33
Топочные связи,
заготовки
для сварных труб
Ст. 2
34—42
22
26—31
Котельные листы,
заклепки
Ст. 3
38—40
23—27
Болты, гайки,
винты, листо
41—43
24
22—26
вой материал, фермы
44—47
—
21-25
Ст. 4
42—44
—
21-25
Судостроительная и
маши
45—48
26
20—24
ноподелочная сталь
49—52
—
19-23
Ст. 5
50—59
—
17—21
Оси, валы, крупные
поков
54—57
, 28
16-20
ки
58—62
—
15—19
Ст. 6
60—63
13-15
Колесные бандажи
64—67
31
12—14
68—72
—
11—13
Ст. 7
70—74
—
9—11
Пружины, рессоры
75—79
—
8-10
80 и более
—
7—9
Конструкционные качественные углеродистые стали
и их применение
Характеристика
механических свойств
Марка
стали
предел прочности
на растяжение в кг/мм 2
предел
текучести
В
KZjMM 2
относительное
удлинение
в %
Применение
10
32
18
31
Детали,
изготовляемые штамповкой в холодном состоянии, свариваемые,
подлежащие цементации, прокладки, шайбы, прутки, вилки, тяги
15
35
21
27
Детали,
изготовляемые ковкой и штамповкой в горячем состоянии, а также
штамповкой в холодном состоянии, подлежащие цементации,
свариваемые детали, болты, винты, гайки, ключи, кусачки,
фланцы
20
40
24
25
То же, что и из
стали 15, а также кованые и штампованные тяги, крюки, рычаги,
серьги, втулки, вкладыши
25
43
26
22
То же, что и из
стали 20, а также оси, валы, соединительные муфты, болты,
шпильки, гайки, винты и шайбы, не испытывающие высоких
напряжений
30
48
28
20
Детали,
изготовляемые ковкой и штамповкой в горячем состоянии, с
повышенной вязкостью, оси, валы, тяги, цилиндры, маховики
35
52
30
18
Кованые тяги, оси,
валы, болты, винты, гайки, шайбы, балансиры, диафрагмы
40
57
32
17
Оси, штоки,
коленчатые валы, шестерни, фланцы, диски в нормализованном
состоянии
45
60
34
16
Плунжеры, зубчатые
колеса, рейки, муфты, втулки, валики, фрикционные диски,
болты, гайки, шпильки
50
63
35
13
Штоки, оси, валы,
зубчатые колеса, неответственные пружины
Инструментальные углеродистые стали и их
применение
Марка стали
' Содержание
углерода в %
Твердость после
отжига по Бринелю
Применение
У7 (У7А);
0,65—0,74
187
Зубила, гладильный
кузнечный инструмент, штампы, клейма, кувалды, кузнечные и
слесарные молотки, плотничный инструмент
У8 (У8А).
0,75-0,84
187
Ножи и пилы по
металлу, пробойники, пуансоны, клейма, штампы, столярный
инструмент, тисочные губки, инструмент для обтески камня
У8Г (У8ГА))
0,80—0,90
187
То же
У9 (У9А)
0,85—0,94
192
Дыропробивные
пуансоны (штемпели), кернеры, деревообрабатывающий инструмент,
зубила по каменным
У10 (У10А),
породам
0,95—1,04
197
Буровые инструменты
для твердых горных пород, резцы, сверла, метчики, развертки,
ножовочные полотна, камнетесный инструмент, зубила для насечки
напильников
У11 (У11А)'
1,05—1,14
207
Для тех же
инструментов, но повышенной твердости
У12 (У 12 А)'
1,15-1,24
207
Резцы по металлу,
фрезы, шабе
У13 (У13А)
ры, развертки,
плашки
1,25-1,35
217
Резцы по твердому
металлу, бритвы, шаберы, сверла, волочильный инструмент
Приложение 4
Легированные конструкционные стали
Марка стали
Наименование
Применение
15Х
Хромистая сталь
Поршневые пальцы,
оси, зубчатые колеса с химико-термической обработкой
40Х
» »
Валы, муфты,
зубчатые колеса и другие детали станков и машин
15ХФ
Хромованадиевая
То же, а также
ответственные
50ХФА
сталь
пружины
Хромованадиевая
сталь качественная
То же
ЗОХМА
Хромомолибденовая
Сварные
конструкции, роторы,
сталь качественная
зубчатые колеса,
крепежные детали
ЗЗХС
в турбинах
Хромокремнистая
Валы, оси высокой
прочности,
сталь
зубчатые колеса
Марка стали
Наименование
Применение
12ХНЗА
Хромоникелевая
Высоконагруженные
детали (пос
сталь
ле
химико-термической обработки)
12Х2Н4А
То же
Шестерни, пальцы,
шпиндели,
зубчатые колеса
18ХНВА
» »
Крупные поковки,
валы высокой
прочности
ЗОХГС
Хромокремнемарган-
Лекала, трубы,
поковки, фасон
цевая сталь (хроман-
ный профиль
силь)

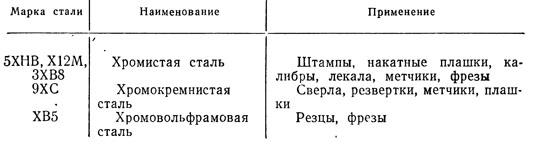

Приложение 5
Легированные инструментальные стали

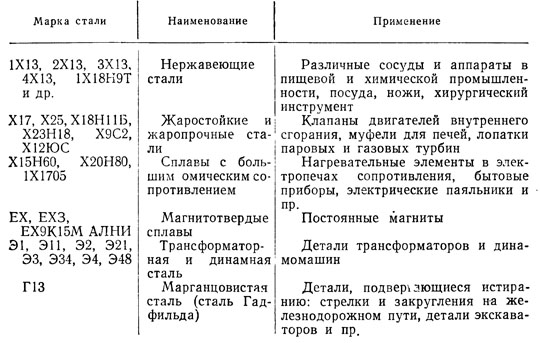

Приложение 6 Легированные стали и сплавы с
особыми свойствами
Приложение 7
Размеры листов и вес декапированной стали
Толщина листа в
мм
Ширина и длина
листа в мм
510X710 |
710x1420 |
750X1500 |
1000 x
2000
вес листа в кг
0,25
0,71
0,30
0,85
2,37
—
—
0,35
0,99
2,77
—
—
0,40
1,14
3,17
3,53
—
0,45
1,28
3,56
3,97
—
0,50
1,41
3,96
4,41
—
0,55
—
4,35
4,84
—
0,60
—
4,75
5,30
_
0,65
—
5,14
5,74
—
0,70
—
5,54
6,18
10,99
0,75
—
5,94
6,62
11,78
0,80
—
6,33
7,07
12,56
0,90
—
7,12
7,95
14,13
1,00
—
7,91
8,83
15,70
1,15
9,10
10,16
18,06
1,25
—
9,89
11,04
19,63
1,50
—
11,87
13,25
23,55
1,75
—
13,85
15,46
27,48
2,00
—
15,82
17,66
31,40
Приложение 8
Условная окраска конструкционной стали
Марка
стали
Цвет окраски
Марка
стали
Цвет окраски-
10
Белый + черный
50
Белый + красный
15
Белый + синий
15Г
Коричневый + синий
20
Белый + зеленый
45Г2
Коричневый +
розовый
25
Белый + зеленый
50Г
Коричневый +
красный
30
Белый + желтый
55 Г2
Коричневый +
красный
35
Белый + желтый
60Г
Коричневый +
фиолетовый
40
Белый + розовый
65Г
Коричневый +
фиолетовый
45
Белый + розовый
J

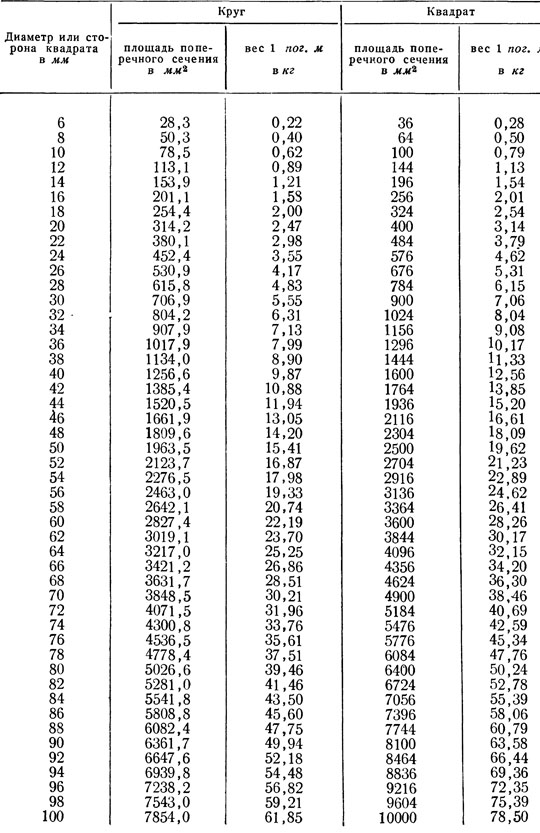

Приложение 9
Вес 1 пог. м стальных прутков
Приложение 11
Механические свойства полуфабрикатов из цветных металлов
Название
металла
Обозначение
полуфабриката
Название
полуфабриката
Состояние поставки
Размеры
полуфабриката в мм
Механические
свойства
предел прочности
при растяжении в кг 1мм 2
относительное
удлинение в °/0
Алюми
ний
АД-М
АД1-М
Листы (размеры
полуфабриката указаны по его толщине)
Отожженные
До 0,5
<11
20
0,5—0,9
25
АД-Н
АД1-Н
Более 0,9
28
Нагартованные
До 4
>15
4
Более 4
>13
5
АД
АД1
Горячекатаные
Более 5
> 7
15
АД-М
АД1-М
Трубы круглые
(размеры полуфабриката указаны по толщине стенки)
Отожженные
Всех размеров
<12
20
Нагартованные при
протяжке
До 2
>11
4
АД-Н
2,5—5
>10
5
До 2
>11
4
АД1-Н
2,5—5
>10
5
Название
металла
Обозначение
полуфабриката
Название
полуфабриката
Состояние поставки
Размеры
полуфабриката в мм
Механические
свойства
предел прочности
при растяжении в кг[мм 3
относительное
удлинение в °/о
Медь
—
Листы (размеры
полуфабриката указаны по его толщине)
Холоднокатаные
отожженные
Более 0,5
20
30
Холоднокатаные не-
отожженные
30
3
Горячекатаные
20
30
—
Трубы
Отожженные
Всех размеров
21
35
Латунь
Л 62
Листы
Горячекатаные
Всех размеров
30
30
Л062-1
35
20
ЛС59-1
35
25
Л68
Листы и полосы
Холоднокатаные
мягкие
Всех размеров
30
40
Л 62
30
40
ЛМц58-2
39
30
ЛС59-1
35
25
Механические
свойства
Название
металла
Обозначение
полуфабриката
Название
цолуфабриката
Состояние поставки
Размеры
полуфабриката в мм
предел прочности
при растяжении в кг!мм*
относи
тельное
удлинение
В °/о
Л 68
35
25
Л 62
Листы И ПОЛОСЫ
Холоднокатаные
полутвердые
Всех размеров
35
20
ЛМц58-2
45
25
Л 68
40
15
Латунь
Л 62
42
10
ЛМц58-2
Листы и полосы
Холоднокатаные
твердые
Всех размеров
60
3
Л062-1
40
5
ЛС59-1
45
5
Л 62
Полосы
Холоднокатаные
особо твердые
Всех размеров
60
2,5
