НАЗНАЧЕНИЕ И УСТРОЙСТВО КУЗНИЦЫ

В колхозных кузницах выполняют мелкий ремонт сельскохозяйственных машин и орудий, ремонтируют сани, телеги и другой инвентарь, производят ошиновку колес и ковку лошадей. Кузиицы в колхозах строят по типовым проектам. В настоящее время Гипросельхозом разработаны типовые проекты на:
1) кузницу с горном на один огонь со слесарно-механичес-ким отделением, стены рубленые (проект № 1680-А-п);

2) кузницу с горном на один огонь со слесарно-механическим отделением, стены саманные (проект № 1680-Б-п);

3) кузницу с горном на два огня, стены кирпичные (проект № 1639).

Кузница по типовому проекту № 1680-А-п (рис. 1) запроектирована в составе трех отделений, указанных на плане (рис. 2): горнового — I (площадью 39 м2), слесарно-механического — II (площадью 14 м2) и навеса — III (площадью 15,6 м2). Площадь застройки составляет 77,5 м2. Полезная площадь помещения (без навеса) 53 м2, общая строительная кубатура 310 м3.

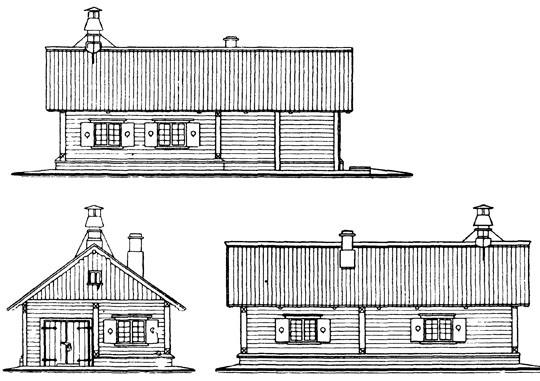

Рис. 1. Общий вид здания колхозной кузницы

Оборудование в такой кузнице размещается по одному из двух вариантов. По первому варианту (рис. 2, а) предусматривается установка в кузнице наковальни, горна и другого необходимого оборудования, перечисленного на планировке.

Второй вариант примерного размещения оборудования в кузнице с учетом установки оборудования для машинной ковки и выполнения медницко-жестяницких работ показан на рис. 2, б. По этому варианту в кузнице устанавливаются три электродвигателя— к механическому молоту, (вентилятору горна и -сверлильному станку с использованием последнего электродвигателя и для наждачного точила.

Место для постройки кузницы колхоза обычно выбирают так, чтобы оно находилось с подветренной стороны к жилым зданиям и помещениям для животных. Согласно санитарным и противопожарным требованиям расстояние между кузницей и жилыми строениями колхоза должно быть не менее 75 м.

Постройка кузниц по проекту № 1639 предусматривается в районах со снеговой нагрузкой 70 и 100 кг/м2 и ветровой нагрузкой 30 кг/м2. Кузница по этому проекту запроектирована в составе трех отделений: кузнечного (площадью 30,6 м2), слесарного (площадью 13,6 м2)у навеса :(площадью 14,2 м2). Площадь застройки составляет 76,75 м2. Полезная площадь помещения (без навеса) 58,4 м2.

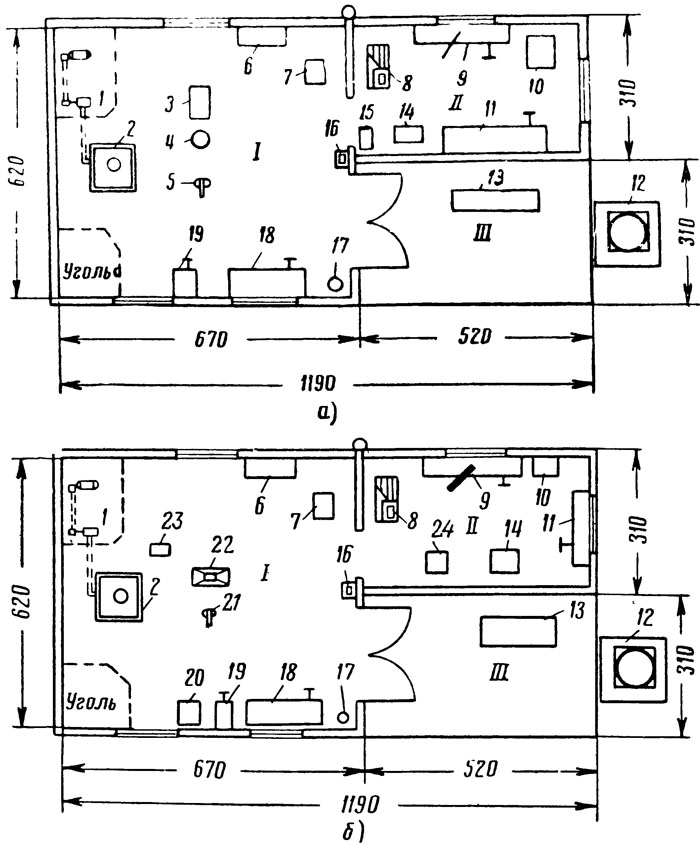

Рис. 2. Примерный план размещения оборудования в колхозной кузнице:
а — первый вариант, б — второй вариант: 1 — вентилятор с приводом от электродвигателя, 2 — горн на один огонь, 3 — подставка для кузнечного инструмента, 4, 21 — баки для охлаждения поковок и инструмента, 5 — наковальня однорогая, 6 — шкаф для кузнечного инструмента, 7 — точило наждачное, 8 — печь для отопления кузницы, 9 — верстак для медницко-жестяницких работ, 10 — шкаф для слесарного и медницко-жестяницкого инструмента, 11 — верстак для слесарных работ, 12 — круг для ошиновки колес, 13 — станок для ковки лошадей, 14 — сверлильный станок, 15 — шкаф для одежды, 16 — умывальник, 17 — бак для питьевой воды, 18 — верстак кузнечный, 19 — тиски стуловые, 20 — шкаф для одежды, 22 — кузнечный молот, 23 — подставка для кузнечного инструмента, 24 — зиг-машина
