Нанесение лакокрасочных материалов на
поверхность древесины методом налива
Наиболее распространенный способ благодаря
высокой производительности и экономичности. Наливом отделочные материалы
можно наносить на плоскости и кромки любых деталей на лаконаливных
машинах различных конструкций с одной, двумя и тремя разливными
головками.
Разливные головки имеют разные конструкции (рис. 195). В разливной
головке типа сливной плотины с экраном лак насосом подается из сосуда в
коллектор, откуда сквозь отверстия проходит в желобок головки,
разделенный съемной перегородкой 9, в нижней части которой установлен
капроновый фильтр. Лак из левого отсека головки сливается в правый через
фильтр, и воздушные пузыри, а также различные примеси не попадают в
правый питающий отсек головки. Отсюда лак сливается через плотину на
'съемный кран, растекается и равномерно распределяется по его ширине. На
головке имеются специальные направляющие проволоки, которые обеспечивают
растягивание лаковой завесы по ширине.
На лаконаливных машинах ЛМ-3 (рис. 196) и ЛМ140-1 установлены такие
разливные головки. Для нанесения лакокрасочных материалов на кромки
щитов применяют лаконаливную машину ЛМК-1, которая работает аналогично
ЛМ-3.

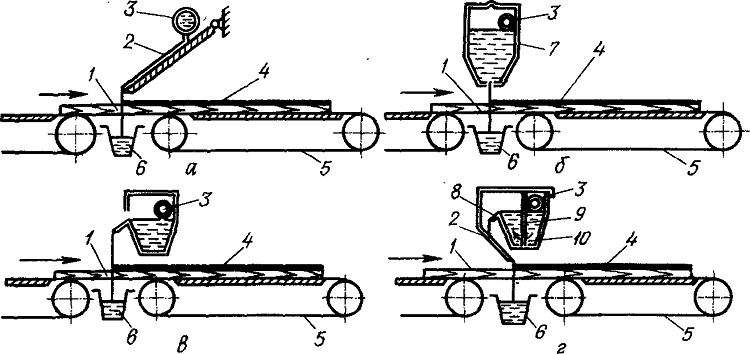

Рис. 195. Типы разливных головок и схемы
образования лаковых завес:
а —ленточная; б —щелевая; в — сливная плотина,; г — сливная плотина 8 с
экраном 2;
деталь; 3 — коллектор; 4 — покрытие; 5 — конвейер; 6 — легок,; 7 —
коробка с щелью; 9— перегородка; 10 — фильтр

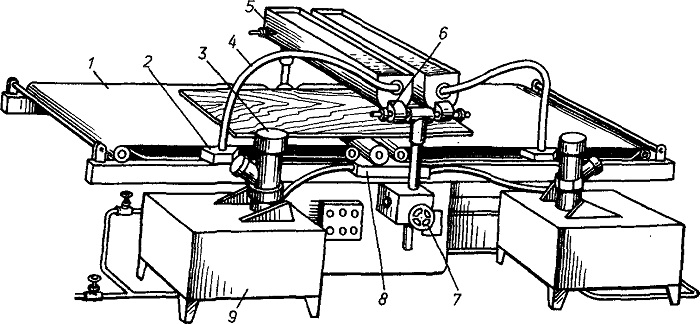

Рис. 196. Лаконаливная машина ЛМ-3:
1 — конвейер,; 2 — фильтр; 3 —насосная установка; 4 — трубопровод; 5-г
разливная головка; 6, 7 — механизмы соответственно установки головок в
горизонтальное положение и поднятия головок; 8 — сливной леток; 9 —
бачок для лака
