17.

Режущие инструменты для продольно-фрезерных станков. Ножи

В зависимости от конструкции ножевых валов (рис. 59) различают два типа ножей (ГОСТ 6567—75): I тип — тонкие (3...4 мм) без прорезей; II тип — толстые (6... 10 мм) с прорезями. Тонкие ножи изготавливают однослойными, из легированных инструментальных сталей марок В1, ХВГ, ОХС, ШХ15, Р9 и др. Длина таких ножей 30... 1610, ширина 25... 45 мм. Толстые ножи с целью экономии дорогих легированных сталей изготавливают двухслойными: верхний слой толщиной

2...3 мм из высококачественных сталей марок В1, Р9, Р18 или из твердого сплава марок ВК15, ВК.20, а нижний из стали 45. Толстые ножи с тыльной стороны имеют от 2 до 10 прорезей для зажимных болтов. Длина прорезей составляет 0,55 ширины ножа, расстояние между ними 60 или 80 мм, в зависимости от длины ножа.

Угловые параметры строгальных ножей зависят от характера их заточки и конструкции ножевых валов. Угол заточки в принимают равным 35...45° (для мягкой стали меньший, для твердой — больший). Передний угол у зависит от конструкции ножевого вала и равен 25... 35°. Задний угол а составляет

15...20°. Угол резания б может меняться в незначительных пределах: для двух-четырехножевых валов он составляет 50... 52°, шестиножевых — 60°. Увеличение угла резания повышает качество, но ведет к увеличению потерь энергии.

Ножи, устанавливаемые на одном ножевом валу, должны иметь одинаковую толщину и массу. По -массе их подгоняют попарно. Допустимое отклонение массы парных ножей 0,1 г при массе ножа до 50 г; 0,2 г при 50... 100 г; до 0,3 г при

100...350 г. Для ножей массой более 350 г допуск не должен превышать 0,1 % массы ножа. Кроме того, каждый нож должен быть отбалансирован, т. е. уравновешен так, чтобы его центр тяжести был точно посередине. Устройство балансировочных весов приведено на рис. 60.

Для установки ножей на станки применяют ножевые валы различных конструкций, круглые и квадратные. На круглые ножевые валы можно крепить 2... 12 и более тонких ножей. Чем больше ножей и чем точнее они установлены по высоте, тем выше качество обработки поверхности и производительность станков. Большинство современных станков имеют круглые ножевые валы.

Квадратные ножевые валы предназначены для крепления

на них толстых ножей (не более 4 шт.) болтами, которые проходят сквозь прорези ножа. Квадратные ножевые валы применяют на станках с механической подачей материала при наличии защитного устройства на ножевом валу. Применение этих валов на станках с ручной подачей материала категорически запрещается во избежание травмирования рабочего. Ножи в прорезях вала крепят при помощи прижимной планки (вкладыша) и зажимных болтов.

Для сокращения времени на замену ножей применяются специальные прижимные устройства. Нож крепят поворотом винта прижимных клиньев, которые раздвигаются центральным раздвижным клином. Более рационально

крепить ножи гидравлическим способом; ножи зажимаются клиньями при помощи резинового шланга, заполненного маслом под давлением до 10 МПа.

Устанавливая ножи в вал, их сразу не закрепляют полностью, а только наживляют. После этого выверяют выступы режущей кромки каждого ножа в двух-трех местах по длине. Установив все кромки ножей на одном уровне (0,75... 1 мм), их окончательно закрепляют. Болты затягивают по очереди за несколько приемов, начиная от середины вала к концам. При затягивании сначала крайних, а затем средних болтов нож может выгнуться, что повлияет на качество обработки деталей. Ножи на валу станка выверяют при помощи линейки или индикатора (рис. 61). Точность выверки по линейке 0,1...0,2мм, по индикатору 0,04... 0,06 мм.

Затачивают ножи на заточных станках, сняв их с рабочего вала или непосредственно на ножевых валах станков при помощи специальных устройств (рис 62). Для заточки ножей используют ножезаточные станки ТчН6-3, ТчН12-3, ТчН18-3.

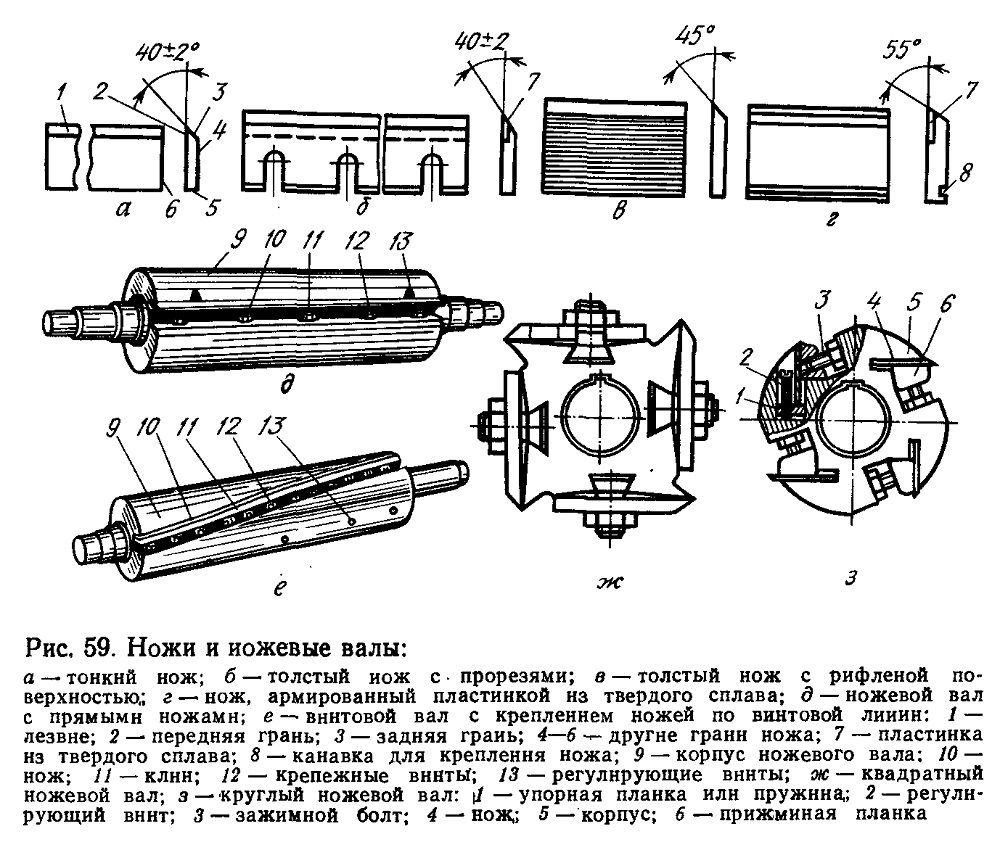

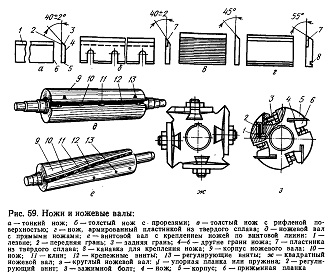

Рис. 59. Ножи и ножевые валы

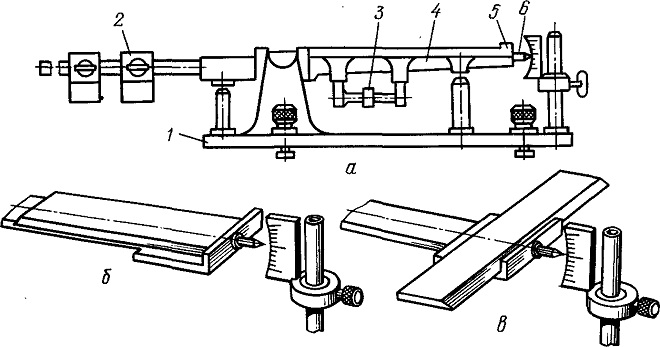

Рис. 60. Балансировочные весы:
а — устройство весов: 1 — основание; 2 — груз-противовес; 3 — грузик для уравновешивания; 4 — коромысло 5 — упор; 6 — указатель; а —установка ножа на балансировочные весы при балансировке; в — то же при уравновешивании

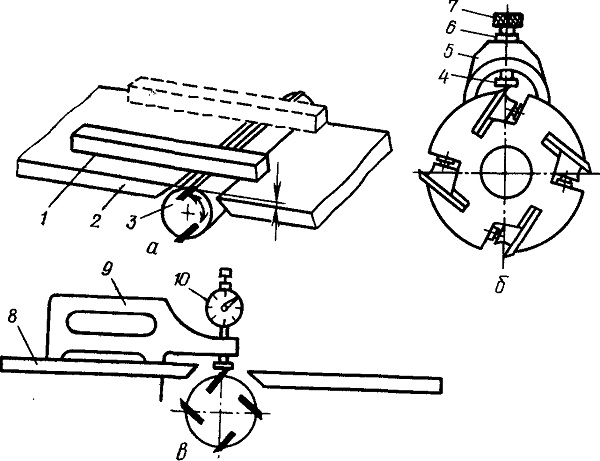

Рис. 61. Выверка ножей в ножевом валу фуговального станка:
а — контрольной линейной или деревянным бруском; б — шаблоном; в — индикаторным прибором; 1 — брусок; 2, 8 — задние столы; 3 — ножевой вал; 4 — упор; 5 — скоба; 6 — контргайка; 7 — винт,; 9 — основание; 10 — индикатор

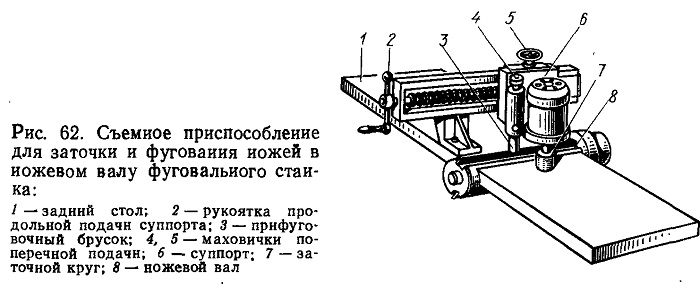

Рис. 62. Съемное приспособление для заточки и фугования ножей в ножевом валу фуговального станка
