СХЕМА ВКЛЮЧЕНИЯ КОНТАКТОРОВ «ВВЕРХ» И «ВНИЗ» ПАССАЖИРСКОГО ЛИФТА С ОДНОСКОРОСТНЫМ АСИНХРОННЫМ ДВИГАТЕЛЕМ





Один из зажимов катушек контакторов КВ и КН (рис. 2.6) подключен к минусу источника — проводу 102. Блок-контактами КВ и КН предусмотрена блокировка против одновременного включения контакторов.

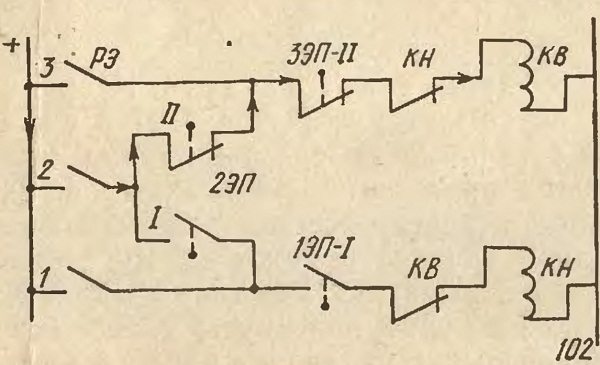

Рис. 2 6. Схема включения КВ и КН для трех этажей









На схемах показывают состояние контактов при расположении кабины на первом этаже. Рычаг 1ЭП (рис. 2.6) занимает среднее положение, а его контакт I разомкнут (см. табл. 1). Рычаги 2ЭП и ЗЭП повернуты вправо и их контакты II замкнуты.

Команду на включение контакторов подает контакт соответствующего этажного реле. Так, если замкнется контакт ЗРЭ, катушка КВ включится, потому что контакты ЗЭП-Н и КН замкнуты,



Контакт 2РЭ подключен к контактам этажного переключателя 2ЭП; последние заведены на контакторы КВ и КН до контактов ЗЭП-П и 1ЭП-1 для предотвращения переподъема или переспуска кабины при неисправности промежуточных ЭП. Например, на площадке второго этажа нажата кнопка вызова: включилось реле 2РЭ, контакт 2РЭ подал напряжение на контактор КВ по цепи, отмеченной на рис. 2.6 стрелками; кабина движется вверх. При подходе кабины ко второму

этажу фигурная отводка переведет рычаг 2ЭП в среднее положение; контакт 2ЭП-П размыкается, отключая контактор КВ. Накладывается тормоз, кабина останавливается.

Предположим, что этажный переключатель 2ЭП поврежден и его контакт II не разомкнулся. Кабина проследует на верхний этаж; на уровне третьей этажной площадки ее остановит разомкнувшийся контакт ЗЭП-П. Если же неисправен и этот контакт, тогда размыкается конечный выключатель ВК (см. рис. 1.22), снимая напряжение со всей схемы управления.

На рис. 2.7 приведена схема для пятиэтажного дома. Кабина находится на первом этаже. Контакты 1 всех ЭП разомкнуты, контакты II замкнуты. Кабину можно вызвать на любой этаж. Так, если замкнется контакт 2РЭ, включается контактор КВ по цепи, отмеченной стрелками.

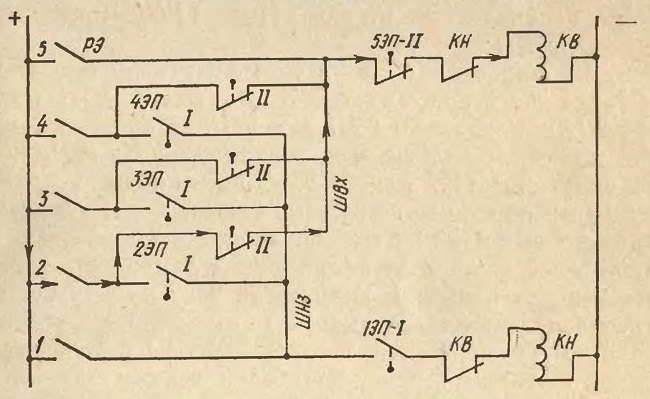

Рис. 2.7 Схема включения КВ и КН для пяти этажей





Контакты 1 этажных переключателей 2, 3, 4 подгнитная отводка
ключепы к общей шинке — шинке «Низ» (ШНз); к другой шинке «Верх» (ШВх)—подключены контакты II этажных переключателей 2, 3, 4.

При замыкании контакта пРЭ напряжение поступает на ШНз и ШВх, в зависимости от того, где находится в это время кабина, и затем на контакторы КВ или КН.

В случае, если: 1) кабина находится на пятом этаже. Контакты II этажных переключателей 2, 3, 4, 5 разомкнуты. При замыкании контактов 1—4РЭ напряжение поступает на шинку «Низ» (ШНз), включается контактор КН;

2) кабина находится на третьем этаже: оба (I и II) контакта ЗЭП разомкнуты. Контактом 4ЭП-П подключена ШВх, контактом 2ЭП-1 — ШНз. При срабатывании 1РЭ или 2РЭ включается контактор КН; если же будут включены 4РЭ или 5РЭ, кабина пойдет вверх.

Таким образом, контакты этажных реле включают контакторы КВ или КН; контакты I и II этажных переключателей выбирают направление движения, т. е. подготавливают цепь для включения того или другого контактора. Они же, размыкаясь, останавливают кабину на заданном этаже. Кроме того, контакты I и II верхнего и нижнего этажных переключателей выполняют роль конечных выключателей при неисправности промежуточных ЭП.
