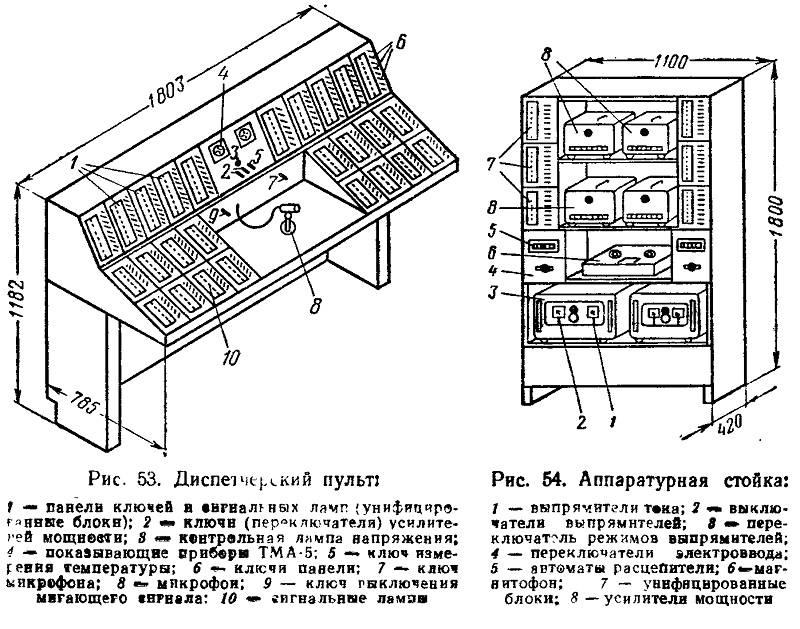

На диспетчерском пульте (рис. 53) размещены и смонтированы аппаратура и
приборы, с помощью которых диспетчер получает информацию о нарушениях в
работе инженерного оборудования и
осуществляет включение громкоговорящей связи. На
пульте размещена следующая аппаратура и приборы: унифицированные блоки
1, приборы 4 типа ТМА-5 для измерения температуры теплоносителя,
громкоговорители (1ГД-28, микрофон 8 типа МД-47 и группа специальных
ключей 2, 5, 6 и 7.
Унифицированные блоки пульта являются
взаимозаменяемыми и имеют световые указатели 10 типа ФРМ-1 (или АС-10),
ключи 6 типа КТРО, слаботочные реле типа РЭС-9 и диоды Д7Ж. Коммутация
этих блоков с общей схемой осуществлена с помощью штепсельных разъемов
типа РП-3. Каждый блок имеет десять световых указателей.
На задней стороне пульта расположен клеммный кросс, к которому подведены
все кабельные коммуникации.
Каркас диспетчерского пульта выполнен из стального уголка и обшит
листовой сталью.
Аппаратурная стойка. Аппаратурная стойка (рис. 54) представляет
конструкцию из уголка и стального листа, на которой смонтирована
аппаратура электропитания, основные средства защиты электроцепей,
выпрямители тока 1 типа ВСА-5, радиоаппаратура (усилители мощности 8
УМ-50м, блок питания микрофонов, магнитофон б) н генератор импульсов. На
стойке размещаются дополнительные унифицированные блоки 7.
Мнемоническая схема. Мнемоническая схема представляет собой табло, на
котором в соответствии с действительным расположением на местности
нанесены мнемосимволы (контуры) жилых домов, ЦТП и т. д., находящихся на
территории контролируемого микрорайона.
Панель мнемонической схемы выполнена из листового металла. Световые
указатели мнемонической схемы выполнены на базе коммутаторных
ломподержателей типа ДКЛ и цветных линз. Цвет ламп соответствует
определенному виду контроля оборудования.
