СТАТИЧЕСКОЕ ИСПЫТАНИЕ НАГРУЖАТЕЛЕМ ЛИФТОВЫМ СТАТИЧЕСКИМ (НЛС) - часть 1
Статическое испытание лифтов грузоподъемностью 320—350 кг с применением
НЛС проводят в соответствии с требованиями ПУБЭЛ.
Нагружатель представляет собой упругую систему, снабженную
однопозиционным устройством, регистрирующим испытательное усилие (рис.
38).
Испытательное усилие на элементы лифта и на статический нагружатель
создается за счет приложения крутящего момента (штурвалом—вручную) к
быстроходному валу редуктора лебедки испытываемого лифта. Это усилие
вызывает натяжение кабинной ветви канатов, силовое воздействие на каркас
кабины и на статический нагружатель, прикрепленный к нижней балке
каркаса кабины. Испытательное усилие замыкается на инвентарной балке,
закрепленной на направляющих кабины.
Сигналом, свидетельствующим о достижении испытательного усилия, является
загорание двух сигнальных ламп, одна из которых располагается в машинном
помещении, вторая — в приямке. Загорание сигнальных ламп обеспечивается
включением контактов регистрирующего устройства статического нагружателя.
После загорания сигнальных ламп подъем кабины прекращается и
накладывается тормоз.
Лифт считается выдержавшим статическое испытание, если сигнальные лампы
продолжают гореть в течение 10 мин после наложения тормоза лебедки
испытываемого лифта. При выполнении этого условия может быть дано
разрешение на эксплуатацию лифта. Если сигнальные лампы погаснут до
окончания десятиминутного срока, разрешение на эксплуатацию лифта не
может быть выдано, так как лифт не выдержал статическое испытание.

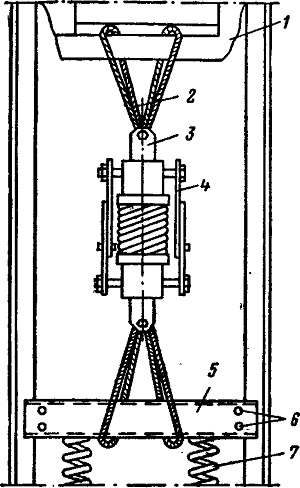

Рис. 38. Общий вид нагружателя и строповки его
при статических испытаниях:
1 — нижняя балка каркаса кабины; 2 — инвентарная петля; 3 — проушины для
запасовки строповочных тросов; 4 — ограничитель предельной нагрузки; 5 —
инвентарная балка; 6 — стяжные болты; 7 - буфер кабины
