Противовес лифта - устройство
Противовес. Для уравновешивания веса кабины и части
полезной нагрузки применяется противовес (рис. 15). Вес противовеса
принимается равным весу
кабины плюс 0,4—0,5 веса полезного груза. Обычно противовес выполняется
в виде металлического каркаса, заполненного чугунными или
железобетонными грузами. Конструкция противовеса не должна допускать
выпадания грузов, а также их смещения, чтобы не менялись
регламентированные по шахте зазоры. Так же как и кабина, противовес
оборудуется направляющими башмаками.
Если башмаки роликовые, устанавливают жесткие
контрольные башмаки.
В тех случаях, когда противовес проходит в машинное помещение лифта или
расположен вне шахты, его ограждают со всех сторон
и на всю высоту машинного помещения. В ограждении противовеса
предусматриваются смотровые люки с дверками.

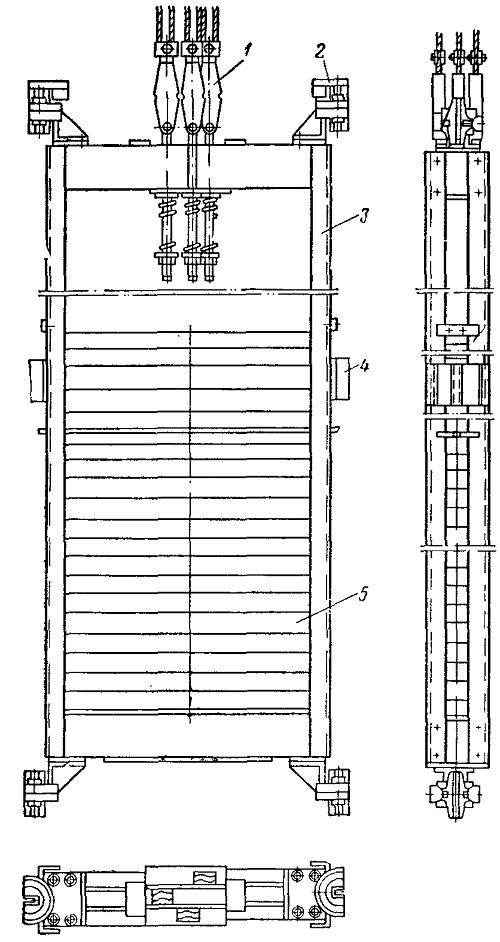

Рис. 15. Общий вид противовеса:
1— подвеска; 2 — направляющий башмак; 3 — каркас; 4 — контрольный
башмак; 5 — груз
