ЛИФТОВЫЕ ЭТАЖНЫЕ ПЕРЕКЛЮЧАТЕЛИ, ИНДУКТИВНЫЕ И
КОНТАКТНЫЕ ДАТЧИКИ СЕЛЕКЦИИ И ДАТЧИКИ ТОЧНОЙ ОСТАНОВКИ
На односкоростных лифтах этажные переключатели предназначены для
производства коммутационных операции в электрических цепях контакторов
направления, питающих приводной электродвигатель
Посредством этих коммутационных операций
осуществляются: остановка движущейся вверх или вниз кабины на нужном
этаже, приказ или вызов которого были зарегистрированы; поочередная
подготовка электрических цепей питания обоих контакторов при движении
кабины в одном и другом направлениях.
На двухскоростных лифтах этажные переключатели предназначены для
производства коммутационных операций в электрической цепи контактора
большой скорости и в цепях электроаппаратов, подающих питание на
электродвигатель механизма открывания дверей кабины и шахты.
Посредством этих коммутационных операций осуществляются: размыкание
электрической цепи питания катушки контактора большой скорости перед
подходом к этажу, приказ или вызов которого были зарегистрированы,
подготовка цепи питания электроаппарата, замыкающего контакты в цепи
статорной обмотки электродвигателя механизма открывания дверей кабины и
шахты.

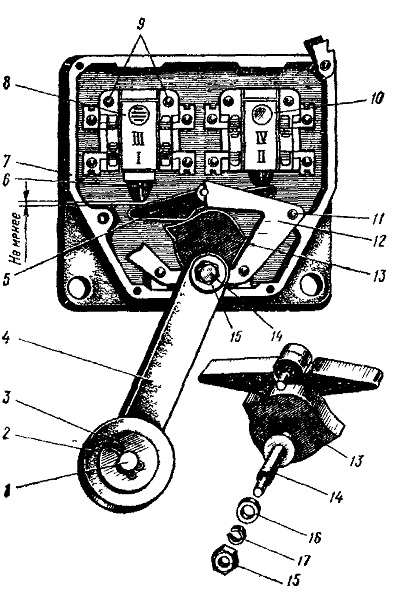

На рис. 102 показано устройство этажного переключателя ПЭ-1. В корпусе 7
винтами 9 укреплены два блокировочных контакта 8 и 10 типа ЛКБ-31,
имеющих по одному з-1, II и р-контакту III, IV. На рис. 102 нижние
p-контакты, а верхние з-контакты. На односкоростных лифтах з-контакты не
задейсткованы Посредством р контактов осуществляется поочередное
присоединение вторых выводных кондов катушек контакторов направления к
другому полюсу питающей сети (первые выводные концы катушек при помощи
проводов наглухо присоединены к первому полюсу сети)
На двухскоростных лифтах с неподвижным полом один из выводных концов
катушки контактора большой скорости наглухо присоединен к одному полюсу
питающей сети, а другой выводной конец этой катушки через з-контакты
блок-контактов этажного переключателя присоединяется ко второму полюсу
питающей сети. З-контакты этажного переключателя включены в цепь реле,
подающего питание на статорную обмотку электродвигателя механизма
открывания дверей кабины и шахты (РОД).
Переключение контактов одного и другого блок-контактов этажного
переключателя осуществляется механизмом переключения, который состоит из
нажимных рычагов 5, кулачка 13, жестко укрепленного на оси 14, рамки 12,
рычага 4 и ролика 2, свободно вращающегося на оси 1. Рычаг 4 жестко
укреплен на этой же оси 14 и может свободно поворачиваться вправо и
влево
Принцип работы этажных переключателей заключается в следующем
Нажимные рычаги 5 этажного переключателя действуют на штоки 6
блок-контактов Когда рычаг этажного переключателя находятся в левом
положении, на шток правого блок-контакта действует правый нажимной рычаг
и контакт размыкает цепь контактора, например для движения кабины вверх,
если же рычаги перевести вправо, то левый нажимной рычаг действует на
шток левого блок-контакта и он размыкает цепь контактора для движения
кабины вниз Если же рычаг установить вертикально, нажимные рычаги будут
действовать на штоки обоих блок-контактов и цепи обоих контакторов будут
разомкнуты. Таким образом, на лифте правые (левые) контакты всех этажных
переключателей параллельно включены, например, в цепь контактора
направления для движения кабины вверх, а все левые (правые) —
параллельно включены в цепь контактора направления для движения кабины
вниз При движении кабины по шахте рычаги этажных переключателей

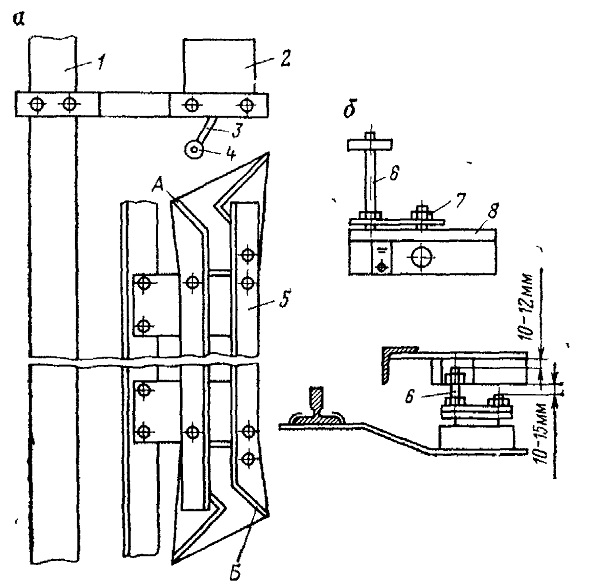

переключаются автоматически Для этого на каркасе кабины укреплена
комбинированная отводка 5 (рис 103,а), которая имеет вертикальную часть
паза и участки паза, расположенные под углом к вертикальной части Эти
участки расположены на концах отводки, причем в верхней части отводки
паз наклонен в одну сторону (на рис 103, а влево), и в нижней части — в
другую (вправо). Рычаг 3 этажного переключателя 2 повернут относительно
вертикали влево
При движении кабины, например вверх, комбинированная отводка набегает на
ролик 4 этажного переключателя следующего вверх этажа Ролик касается
края левого ребра А отводки и, как по наклонной плоскости, катится до ее
вертикального участка, при этом рычаг устанавливается в вертикальное
положение.
Когда кабила при движении встречается с этажным
переключателем этажа, контакт этажного реле которого в цепи контактора
направления не замкнут (кнопка приказа или вызова этого этажа не была
нажата), кабина продолжает движение в выбранном направлении и на ролик
набегает ребро Б комбинированной отводки, давит на ролик и переводит
рычаг в противоположную сторону Рычаг 3 оказывается повернутым
относительно вертикали вправо
Таким же образом при движении кабины вверх комбинированная отводка
переводит рычаг всех этажных переключателей из одного положения в другое
и все контакты блок-контактов, на которые действуют нажимные рычаги,
будут замкнуты Так осуществляется подготовка электрической цепи для
движения кабины в обратном направлении.
Кабина продолжает движение до тех пор, пока не встретится с этажным
переключателем этажа, кнопка приказа или вызова которого была нажата, т
е катушка контактора получает питание по цепи, замкнутой контактом
этажного переключателя этого этажа. При входе ролика этажного
переключателя в вертикальную часть паза отводки рычаг 3 становится в
вертикальное положение и контакт (см рис 102) размыкает цепь питания
контактора направления, теряет также питание электродвигатель и
тормозной электромагнит, накладывается тормоз и кабина останавливается.
На лифтах с двухскоростным приводом этажные
переключатели служат для размыкания цепи контактора большой скорости.
Для этого контакты этажных переключателей включены в цепь катушки
контактора большой скорости.
При движении кабины вверх на какой-либо этаж катушка контактора большой
скорости получает питание по цепи, замкнутой контактом этажного
переключателя этого этажа, комбинированная отводка переключает рычаги
этажных переключателей и подготавливается цепь обратного хода кабины.
Если кабина будет проходить мимо этажа, кнопки приказа или вызова
которых были нажаты и приказы или вызовы зарегистрированы, то при входе
ролика этажного переключателя в вертикальную часть паза рычаг 3
становится в вертикальное положение, контакт размыкает цепь питания
контактора большой скорости Контактор размыкает контакты в цепи обмотки
большой скорости электродвигателя, одновременно с этим получает питание
катушка контактора малой скорости и электродвигатель переходит на малую
скорость
Использование этажных переключателей на лифтах возможно при движении
кабины со скоростью не более 0,71 м/с и ограничено при движении кабины
со скоростью более 0,71 м/с.
