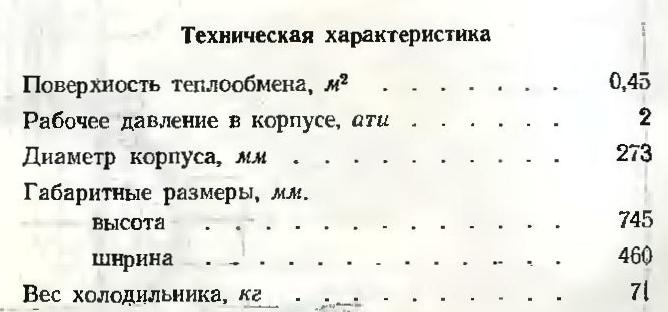

Охладитель проб пара и воды - холодильник (рис. 159) предназначается для охлаждения отбираемых проб питательной или котловой воды или пара.

Холодильник представляет собой цилиндрический сосуд с приваренным плоским днищем и с плоской съёмной крышкой, присоединенной к фланцу корпуса на болтах. Внутри корпуса помещается змеевик из нержавеющей стали. Входной и выходной конец змеевика из трубы размером ∅18x2,5 мм проходят через отверстия в верхней крышке с сальниковыми уплотнениями. Отбираемые для пробы пар или вода проходят по трубе змеевика. Охлаждение змеевика производится водой, подводимой от водопровода к нижнему штуцеру на корпусе холодильника и сливаемой через верхний штуцер.

Холодильник поставляется в собранном виде.

Изготовитель — Саратовский завод тяжелого машиностроения
