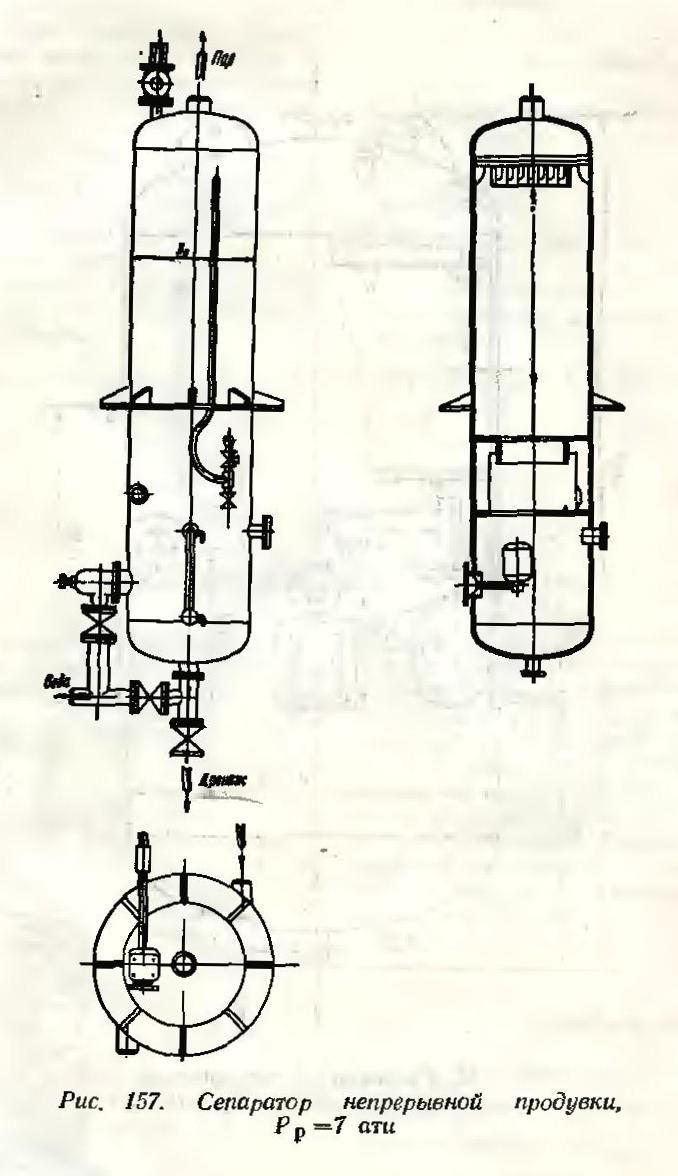

Сепаратор непрерывной продувки для паровых котловСепаратор непрерывной продувки (рис. 157) предназначен для отделения пара от пароводяной эмульсии, образующейся нз продувочной воды котла в результате перепада давлений в верхнем барабане котла и в сепараторе. Сепаратор непрерывной продувки для котлов низкого давления представляет собой вертикальный сварной сосуд со сферическими днищами, рассчитанный на рабочее давление 7 ати. В верхней части внутри корпуса сепаратора смонтировано сепарирующее устройство жалюзийного типа. Для обеспечения постоянного уровня воды и предупреждения уноса воды с паром сепаратор снабжен регулятором уровня воды. Для наблюдения за уровнем воды на корпусе сепаратора смонтировано водомерное стекло. В верхнем днище сепаратора имеется штуцер для установки предохранительного клапана.
Подвод продувочной воды к сепаратору производится тангенциально к корпусу через два штуцера для использования циклонного принципа разделения пара и воды. Выход отсепарнроваиной воды осуществляется через нижний штуцер и регулируется клапаном, а пар отводится через верхний патрубок. К цилиндрической части корпуса сепаратора приварено опорное кольцо с ребрами жесткости для установки на фундамент или перекрытие. Сепаратор непрерывной продувки поставляется в собранном виде, комплектно с запорной и регулирующей арматурой, предохранительным клапаном, водо- указателем, манометром и трехходовым краном.
Изготовитель — таганрогский завод «Красный котельщик».
