Дисковый распределитель воды (рис. 151) предназначается для разделения воды, поступающей в водоподготовительную установку, на ряд потоков, направляющихся в дальнейшем в различные аппараты для химической обработки или подогрева. Дисковые распределители воды изготовляются производительностью до 100, 200 и 400 м3.



Дисковый распределитель воды производительностью до 100 представляет собой сварной сосуд прямоугольной формы, разделенный перегородками и успокоительными рашетками на ряд отсеков. К корпусу прикрепляется чугунный распределительный цилиндр с подвижными дисками, разделяющими поступающую воду на три потока. Присоединительные размеры фланцев приняты для условного давления 10 кГ/см2 и соответствуют ГОСТ 1255—54.

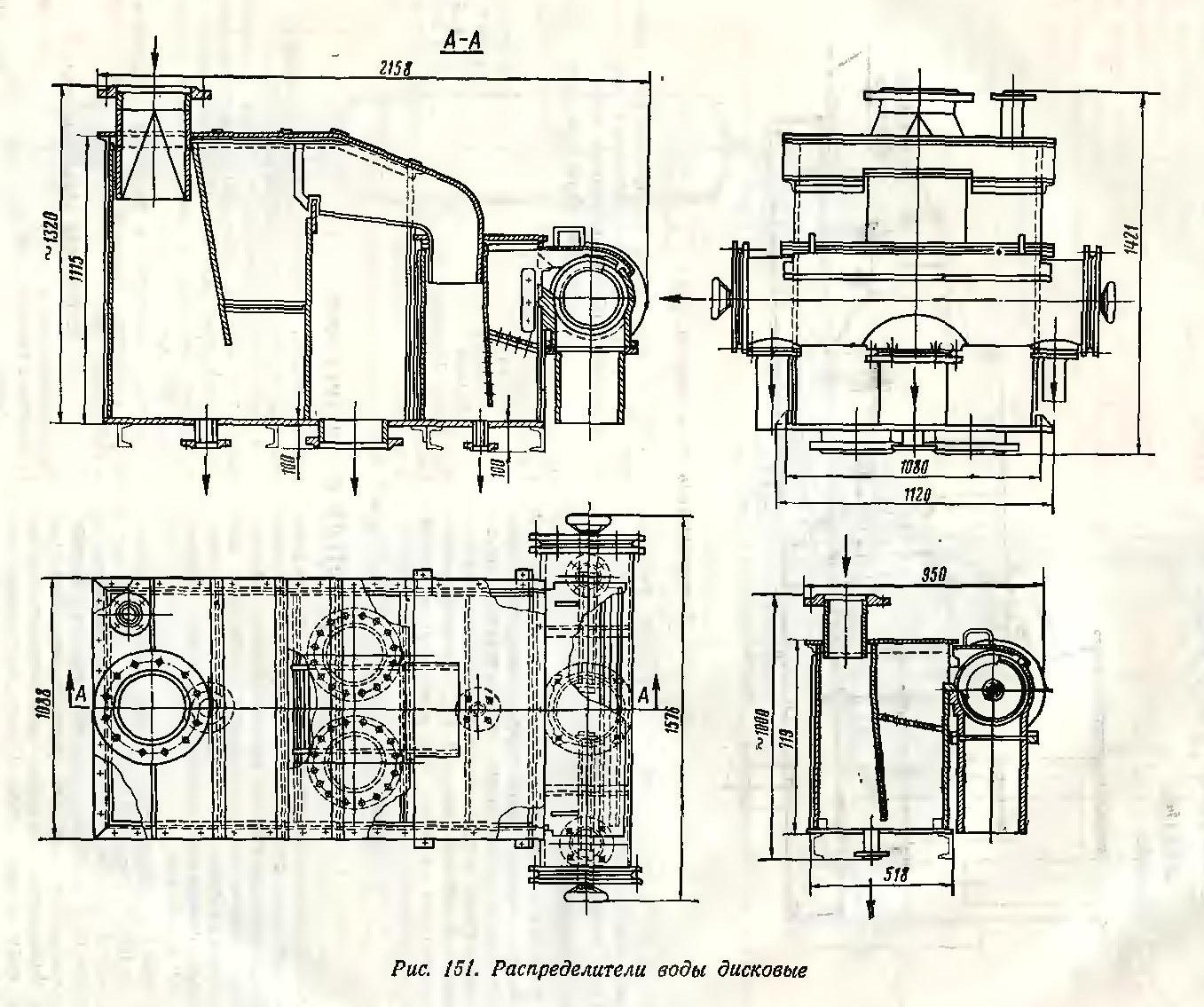

Схема устройства дискового распределителя воды

В дисковом распределителе воды производительностью до 200 м3 по сравнению с распределителями Производительностью 100 м3 добавляются два отсека с переливными коробками, успокоительными перегородками и со сливными штуцерами.

В дисковом распределителе воды производительностью 400 м3 по сравнению с распределителем производительностью 200 м3 предусматривается в среднем отсеке не один, а два отводящих штуцера диаметром 250 мм.

Рабочее давление в дисковом распределителе — гидростатическое. Распределители воды поставляются в собранном виде.

Таблица основных технических характеристик дисковых распределителей воды различной производительности

Изготовитель — таганрогский завод «Красный котельщик».
