2. ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО В ШАХТЕ

3.18. Арматура стационарных светильников заземляется путем присоединения к общей сети заземления через заземляющую жилу гибкого кабеля, либо металлическую оболочку и броню бронированного кабеля.

3.19. Обязательному заземлению подлежат металлические корпуса шахтных телефонных аппаратов, аппаратуры громкоговорящей связи и автоматизации. Заземление корпусов осуществляется путем соединения их с броней и металлической оболочкой кабеля, а также с дополнительным заземляющим контуром с помощью заземляющих проводников.

При этом сечение заземляющих проводников должно быть не менее 20 мм2 для стальных и 10 мм2 для медных.

При применении небронированного телефонного кабеля металлический корпус телефонного аппарата заземляется с помощью металлического сердечника кабеля, который (сердечник) допускается использовать в качестве заземляющего проводника.

Металлические телефонные соединительные коробки заземляются путем соединения их с металлическим сердечником и дополнительным заземляющим контуром. При применении пластмассовых соединительных коробок металлический сердечник кабеля должен иметь соединение с дополнительным заземляющим контуром, При применении телефонных аппаратов и переговорных постов громкоговорящей связи в пластмассовых корпусах для передачи токов вызова или управления допускается использовать общешахтную жилу (пару) в кабелях связи, при этом пластмассовые корпуса аппаратов связи не заземляются.

В общешахтном контуре заземления периодически протекают токи однофазного короткого замыкания на землю, которые в случае заземления аппаратуры связи на контур могут проникать в схему аппаратуры и повреждать ее. Переход аппаратуры связи на выпуск в пластмассовых корпусах повышает уровень электробезопасности за счет второго дополнительного уровня изоляции по отношению к земле. В соответствии с инструкциями

по эксплуатации аппаратуры связи ее заземление не является защити , поскольку оно постоянно не подключено к заземлителю, а используется периодически для вызова диспетчера и управления аппаратурой. Для исключения попадания тока однофазного замыкания из контура заземления в аппаратуру связи не рекомендуется использовать контур заземления в качестве третьего провода. Для цепей вызова и управления аппаратурой связи разрешается использовать специальный провод (пару) в телефонном кабеле. Отсутствие заземления аппаратуры с пластмассовым корпусом на общешахтный контур заземления не снижает уровень электробезопасности.

Разрешается в коммутационной аппаратуре (пускателях, станциях управления) оборудования, работающего совместно с аппаратурой автоматизации, не заземлять искробезопасные цепи дистанционного управления и аппаратуры автоматики.

Цепи дистанционного управления и аппаратуры автоматизации выполнять контрольным кабелем.

3.20. На участках сети, выполненной кабелями без брони и металлической оболочки, заземление аппаратуры телефонной, громкоговорящей связи и автоматизации допускается производить присоединением ей корпусов только к дополнительному заземляющему контуру.

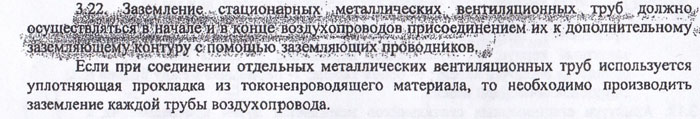

3.21. Заземление стационарных металлических трубопроводов производится путем присоединения их к дополнительному заземляющему контуру на концах трубопровода и во всех пунктах установки электроаппаратуры в горных выработках. Присоединение производится с помощью стального заземляющего проводника сечением не менее 50 мм2.
