2. ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО В ШАХТЕ
|

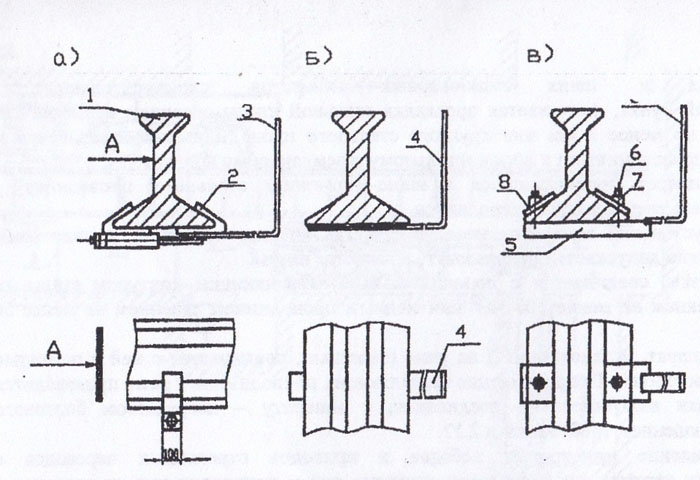

Рис. 3.4. Примеры подсоединения заземляющих
проводников к рельсам:
а) с помощью башмака; б) сварное соединение; в) болтовое соединение;
1-рельс; 2- башмак; 3- заземляющий проводник (стальной пруток диаметром
10 мм или полоса сечением 25x4 мм ); 4- заземляющий проводник (полоса
сечением 50x5 мм ); 5- швеллер № 8-10; 6- прижимной болт Ml6; 7-конусная
шайба; 8- прижимная планка толщиной 8-10 мм.

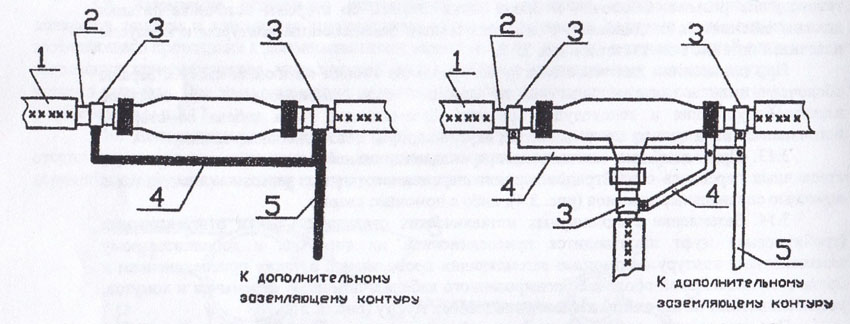

Рис. 3.5. а) заземление стационарной металлической
соединительной муфты; б) заземление ответвительной (тройниковой муфты)
металлической муфты. 1-защитный покров; 2- стальная броня; 3- хомут; 4-
перемычка; 5-заземляющий проводник.
3.16. В стационарных осветительных сетях
заземление соединительных муфт выполняется в соответствии с п.п.
3.14, 3.15. При этом для соединения хомутов допускается
использование стального проводника сечением не менее 20 мм! или
медного, сечением не менее 10 мм2.
Допускается для сети стационарного освещения соединение с
дополнительным заземляющим контуром не каждой муфты, а через
каждые 100 м кабельной сети.
3.17. Броня и свинцовая оболочка кабеля заземляются
присоединением их с помощью перемычки к
корпусу строустановки, который заземляется в соответствии с п.
3.1. Соединение перемычки броней и свинцовой оболочкой
производится посредством пайки или хомутов внутри вводного
устройства (рис. 3.6). Снаружи перемычка присоединяется к
корпусу электроустановки. |

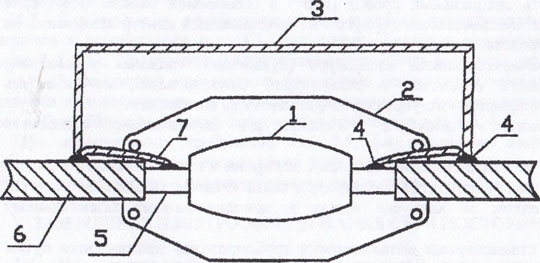

Рис. 3.6. Пример соединения брони и свинцовой
оболочки бронированного кабеля при применении неметаллической
соединительной муфты: 1- муфта; 2-защитный корпус; 3- заземляющая
перемычка; 4- пайка или хомут; 5-свинцовая оболочка кабеля; б- броня
кабеля; 7- перемычка между броней и свинцовой оболочкой кабеля.
