2. ЗАЗЕМЛЯЮЩЕЕ УСТРОЙСТВО В ШАХТЕ






2.20. Для заземления электрооборудования, установленного на участках рудника, устраивается участковый контур заземления, который является ответвлением дополнительного общешахтного заземляющего контура.

2.21. Участковый дополнительный контур заземления выполняется из стального проводника сечением не менее 100 мм2 и соединяется с дополнительным общешахтным заземляющим контуром.

2.22. Соединение отдельных участков дополнительного заземляющего контура осуществляется посредством сварки. При этой длина нахлестки должна быть не менее 100 мм при круглом сечении и двойной ширины проводника при прямоугольном сечении. Сварку необходимо производить по всему периметру нахлвстки. Сварные швы должны иметь чешуйчатую форму без наплывов и плавный переход к основному металлу,

В местах, где невозможно соединение отдельных участков дополнительного заземляющего контура посредством сварки, допускается применение болтовых соединений, при этом контакты должны иметь защитные от коррозии токопроводящие покрытия и должны быть приняты меры против ослабления контактов. Каждое соединение должно иметь не менее шести болтов диаметром не менее 10 мм, снабженных прижимными-шайбами или контргайками.

В выработках, в которых запрещено производство сварочных работ, для выполнения заземляющей магистрали допускается соединение отдельных участков дополнительного заземляющего контура медной перемычкой сечением не менее 50 мм2 посредством кабельных наконечников и болтов (рис. 2.2).

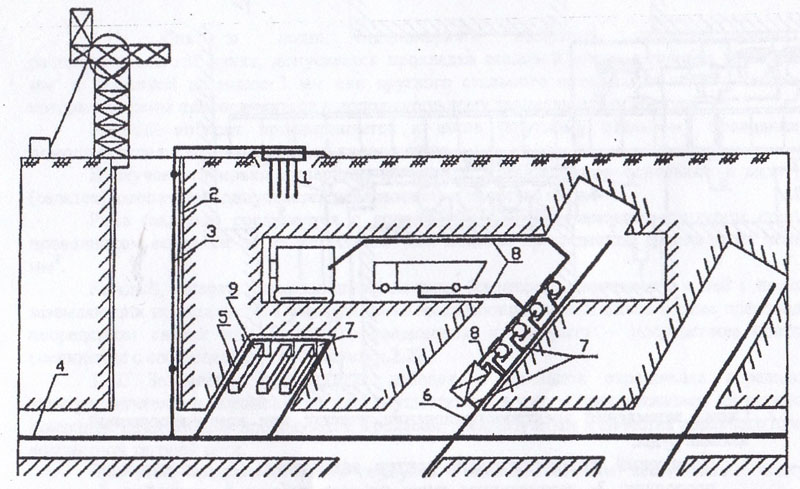

Рис. 2.1. Принципиальная схема заземления электрооборудования в руднике:

1 - главный заземлитель на поверхности; 2- тюбинговая крепь ствола; 3-заземляющая магистраль в стволе; 4- общешахтный дополнительный заземляющий контур; 5- контур заземления на подстанции; 6- участковый дополнительный заземляющий контур; 7- заземляющий проводник; 8-заземляющая жила гибкого кабеля; 9- ячейка на ЦПП.









Рис. 3.2. Схема заземления электрооборудования участка при комбинированной выемке руды:

1- участковый дополнительный контур заземления; 2- заземляющий проводник; 3- заземляющая жила гибкого кабеля; 4- конвейер; 5-дробилка; 6- лебедка; 7- электрическое сверло; 8- вентилятор местного проветривания; 9- самоходный вагон; 10- комбайн.

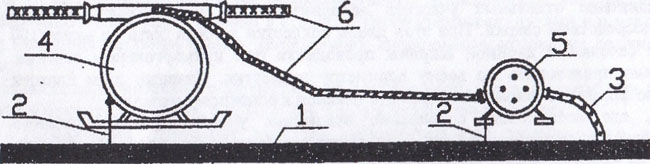

Рис. 3.3. Схема заземления отдельно установленного аппарата защиты от утечки тока на землю:

1- дополнительный заземляющий контур; 2- заземляющий проводник; 3-дополнительное заземление (ДЗ) реле утечки; 4- автоматический фидерный выключатель; 5- аппарат защиты от утечки тока на землю; 6- гибкий кабель.
