Принцип работы светильника ВЭЛ

 При подаче напряжения на контакты 1 и 2 с помощью выключателя освещения, светильник включается. При снятии напряжения - происходит выключение и все лампы гаснут. На клеммах 4 и 5 напряжение должно присутствовать постоянно, в т.ч. и при выключенном освещении (рекомендуется подключение вести пятипроводным кабелем, с двумя проводниками, подключенными параллельно выключателю освещения). При отсутствии напряжения на контактах 4 и 5 (отсутствие напряжения в сети), электроника воспринимает ситуацию как аварийную и включает питание лампы 1 от аккумуляторов.

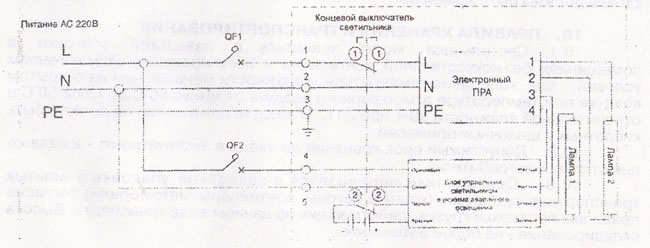

В том случае, если управление освещением производится с помощью автоматических выключателей, схема подключения должна выглядеть следующим образом:

При этом автоматическим выключателем QF1 включается и выключается освещение, а выключатель QF2 должен быть постоянно включен.

8.9.6. Закрыть панель, закрыть крьшжу с помощью специального ключа.
1 1


8.9.7. Для установки и замены лампы в светильниках

8.9.8. ВЭЛ51-П и ВЭЛ51-ПАК необходимо:

8.9.9. Проверить данные об источнике освещения и мощности на табличке с паспортными данными, выбрать необходимый тип лампы

8.9.10. Открыть крышку с помощью специального ключа

8.9.11. Вкрутить лампу в патрон (при замене выкрутить неисправную

лампу)

8.9.12. Закрыть крышку с помощью специального кпюча

8.9.13. Запрещается использовать лампы другого типа, так как это может привести к неисправности светильника

8.9.14. Подключение свет ильника необходимо выполнять строго по схеме подключения.
