3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СВЕТИЛЬНИКОВ ВЭЛ

3.1. Светильники соответствуют требованиям ГОСТ 17677, ГОСТ 24754, ГОСТ Р 51330.0-99, ГОСТ Р 51330.1-9$, ГОСТ Р 51330.6, ГОСТ Р 51330.8 а также технических условий ТУ 3424-007-00213569-2008.

ПРА также соответствует требованиям ГОСТ Р 60155, ГОСТ Р 925 и ГОСТ

Р 926.

3.2. ОСНОВНЫЕ ПАРАМЕТРЫ

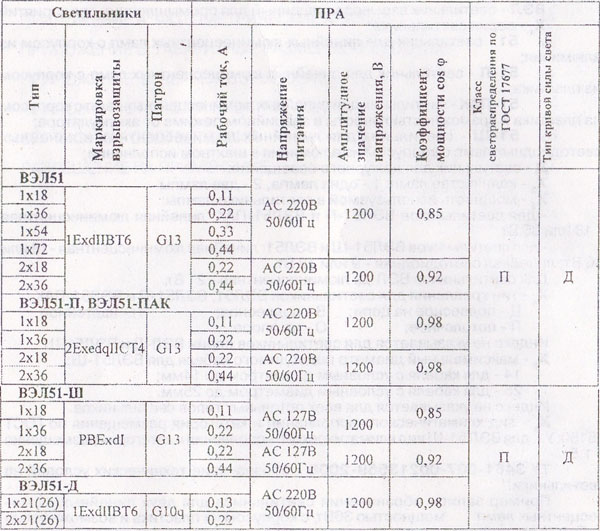

3.2.1. Типы светильников и ПРА соответствуют указанным в таблице 1.

Таблица 1

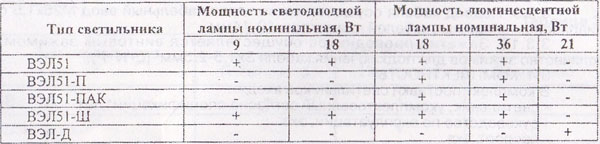

3.2.2 Мощность ламп соответствует указанным в таблице 2

Таблица 2

3.2.3. Фотометрические кривые соответствуют приведенным в приложении А.

3.3. ХАРАКТЕРИСТИКИ

3.3.1. Номинальное значение климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150. Три этом:

а) нижнее и верхнее значение температуры окружающего воздуха от минус 40 до плюс 55"С.

б) относительная влажность окружающей среды до (95±2)% при температуре (35±2)'С без конденсации влаги.

в) относительная влажность окружающей среды до (95±2)% при температуре (35±2)‘С без конденсации влаги.

г) высота установки не более 2400м над уровнем моря.

3.3.2. Степень защиты от пыли и влаги - IP65 по ГОСТ 14254-96 для ВЭЛ51, ВЭЛ-Д и IP66 для ВЭЛ51 -П и ВЭЛ51 -ПАК.

3.3.3. Номинальные рабочие значения механических внешних •воздействующих факторов (ВВФ) по ГОСТ 17516.1 для группы механического исполнения МЗЗ:

а) синусоидальная вибрация в диапазоне частот (0,5-200) Гц при максимальной амплитуде ускорения 2д (степень жесткости 21а);

б) удары одиночного воздействия с пиковым ускорением до 50д длительностью (2-10)мс (степень жесткости 2а);

в) удары многократного воздействия с пиковым ударным ускорением до 15д длительностью (2-20)мс (степень жесткости 4а)

3.3.4. Светильники устойчивы к воздействию солнечной радиации и

дождя:

1) интегральная плотность теплового потока солнечной радиации (верхнее рабочее значение) составляет 0,027 кал/см?;

2) интенсивность дождя (верхнее рабочее значение) составляет не менее 5мм/мин.

3.3.5. Светильники работоспособны при динамическом воздействии пыли. Наружные части изделий, подвергающиеся динамическому воздействию пыли устойчивы к абразивному воздействию кварцевого песка с размерами частиц не более 20мкм, летящих со скоростью 15м/с

Металлические детали светильников защищены от коррозии с учетом эксплуатации, и имеют покрытия:

а) гальванические, группа условий эксплуатации - 5{Ж1) по ГОСТ 9.301

б) лакокрасочные, класс покрытия - IV по ГОСТ 9.302.

Оболочки светильников и ПРА изготовлены из негорючих материалов.

3.3.6. Класс защиты от.поражения электрическим током - I для ВЭЛ51, ВЭЛ51-Ш и ВЭЛ-Д и II для ВЭЛ51-П и ВЭЛ51 -ПАК по ГОСТ 12.2.007.0

3.3.7. Сопротивление изоляции между токоведущими контактами, соединенными вместе, и заземляющим контактом должно быть не менее:

а) 20 МОм - при температуре окружающего воздуха 20±5’С и относительной влажности не более 80%;

б) 2 МОм - при температуре окружающего воздуха 40’С и относительной влажности 98%.

3.3.8. Сопротивление изоляции между токоведущими частями, а также между токоведущими и доступными для прикосновения нетоковедущими частями


ПРА должно быть не менее:

а) 20 МОм в холодном состоянии;

б) 10 МОм в нагретом состоянии;

в) 2 МОм во влажном состоянии;

3.3.9. Подвод кабеля осуществляется через кабельный ввод М25х1,5 с диапазоном вводимых кабелей диаметром 10-14мм

3.3.10. Зажатие проводников осуществляется винтовым зажимом, количество зажимов для подключения кабеля 3х1,5-2,5мм? (L+N+P)

3.4. КОМПЛЕКТНОСТЬ.

В комплект поставки светильников входят:

- светильник, укомплектованный согласно спецификации*, шт. -1

- руководство по эксплуатации,экз. -1

- паспорт, экз. -1

* Примечание: лампы входят в комплект поставки светильника

** При отправке светильников одному заказчику поставляется один экземпляр «Руководства по эксплуатации» на 25 светильников, если иное не оговорено в заказе-наряде.
