8. ПОДГОТОВКА К РАБОТЕ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ СВЕТИЛЬНИКОВ ВЭЛ

8.1. Закрепить светильник согласно виду крепления

8.2. Подключение светильника проводится 3-х жильным бронированным или небронированным кабелем (в зависимости от выбранного кабельного ввода) круглой наружной формы наружным диаметром по изоляции 10-14 мм. Подсоединительные зажимы светильника допускают втычное подсоединение жил кабелей площадью сечения от 1,5 до 2,5мм?

8.3. Для подключения светильника серии ВЭЛ51 или ВЭЛ51-Ш к сети необходимо:

8.3.2. Выкрутить выходную крышку

8.3.3. Завести кабель через кабельный ввод, освободить изолированные жилы кабеля от внешней изоляции и обрезать концы внутренней изоляции на длину 8.. 10 мм. Подсоединить жилы кабеля к нулевому и фазному (иди всем) зажимам клеммной колодки

8.3.4. При транзитной прокладке через светильник групповой сети провести аналогичные операции с двумя вводами

8.3.5. В случае использования только одного кабельного ввода, оставшиеся должны быть уплотнены герметизирующей заглушкой

8.3.6. Убедиться в том, чтобы зазор при монтаже был не менее 5мм, а путь тока утечки не менее 8мм.

Силовой контур и изоляция зафиксированной при монтаже разветвительной коробки находятся в рабочем состоянии. Лампа и разветвительная коробка оснащены резьбовым соединением.

8.3.7. Закрепить кабель в кабельном вводе.

8.3.8. Вкрут ить выходную крышку светильника

8.4. Для установки и замены лампы в светильниках ВЭЛ51 или ВЭЛ51 - Ш необходимо:

8.4.1. Проверить данные об источнике освещения и мощности на табличке с паспортными данными, выбрать необходимый тип лампы

8.4.2. Выкрутить выходную крышку со светильника, открутить винты, крепящие патрон к светильнику, достать патрон с лампой из светильника.

8.4.3. Вкрутить лампу в патрон (при замене выкрутить неисправную

лампу)

8.4.4. Вкрутить выходную крышку светильника.

8.5. Для подключения светильника серии ВЭЛ-Д к сети необходимо:

8.5.1. Открутить крепежные болты, снять плафон, завести и подключить кабель согласно пп.8.3.2. -8.3.6.

8.5.2. Одеть плафон, зафиксировать его с помощью крепежных болтов.

8.6. Для установки и замены лампы в светильнике ВЭЛ-Д необходимо:

8.6.1. Проверить данные об источнике освещения и мощности на табличке с паспортными данными, выбрать необходимый тип лампы

8.6.2. Открутить крепежные болты, снять плафон.

8.6.3. Вкрутить лампу в патрон (при замене выкрутить неисправную

лампу)

8.6.4. Одеть плафон, зафиксировать его с помощью крепежных болтов.

8.7. Для подключения светильников серий ВЭЛ51-П и ВЭЛ51 -ПАК к сети необходимо:

8.7.1. Открыть крышку светильника с помощью специального ключа, завести и подключить кабель согласно пп.8.3.2. - 8.3.6.

8.7.2. Закрыть крышку с помощью специального ключа.

8.8. Для установки и замены лампы в светильниках ВЭЛ51-П необходимо:

8.8.1. Проверить данные об источнике освещения и мощности на табличке с паспортными данными, выбрать необходимый тип лампы

8.8.2. Открыть крышку с помощью специального ключа

8.8.3. Вкрутить лампу в патрон (при замене выкрутить неисправную

лампу)

8.8.4. Закрыть крышку с помощью специального ключа

8.8.5. Запрещается использовать лампы другого типа, так как это может привести к неисправности светильника


8.8.6. Подключение светильника необходимо выполнять строго по схеме подключения.

8.9. Для подключения светильников серий ВЭЛ51-ПАК к сети необходимо:

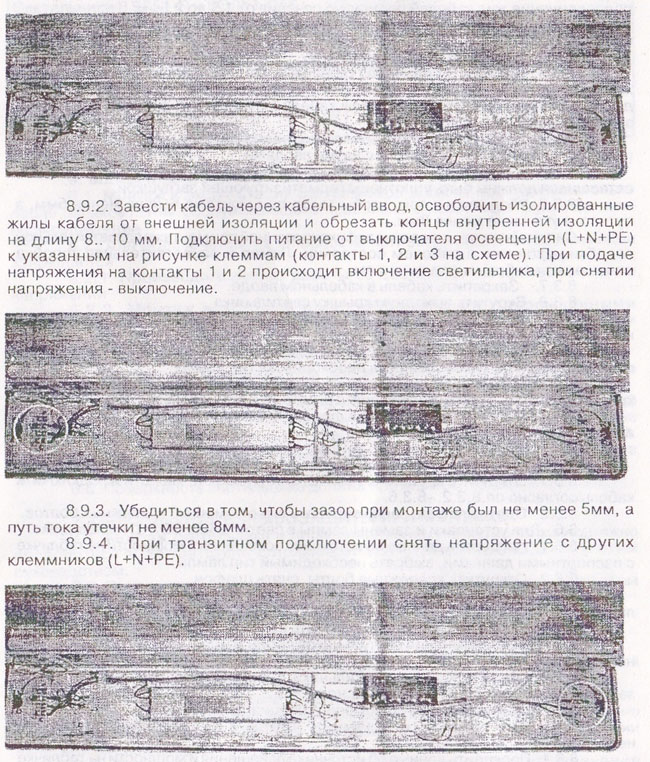

8.9.1. Открыть крышку светильника с помощью специального ключа. Открыть панель с лампами.

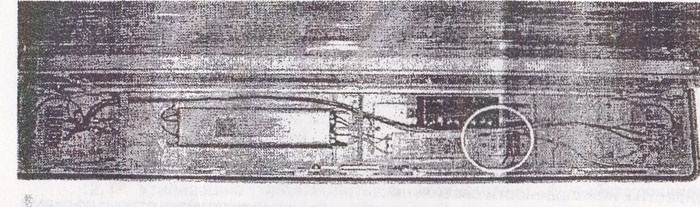

8.9.5. Подключить питание (L+N), заведенное параллельно выключателю, к указанным клеммам (контакты 4 и 5 на схеме). Контакты должны быть постоянно под напряжением. Отсутствие напряжения на контактах 4 и 5 электроника светильника воспринимает как аварийную ситуацию и производит включение лампы 1 с питанием от аккумуляторов. При необходимости транзитной прокладки, подключить кабель к этим же клеммам.

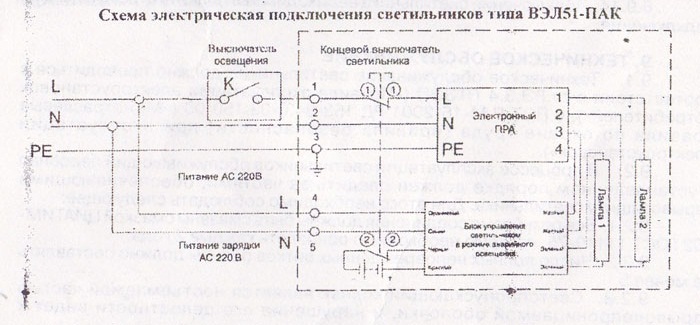

Схема подключения светильников типа ВЭЛ51-ПАК
