7. Меню «НАСТРОЙКИ БЛОКА»

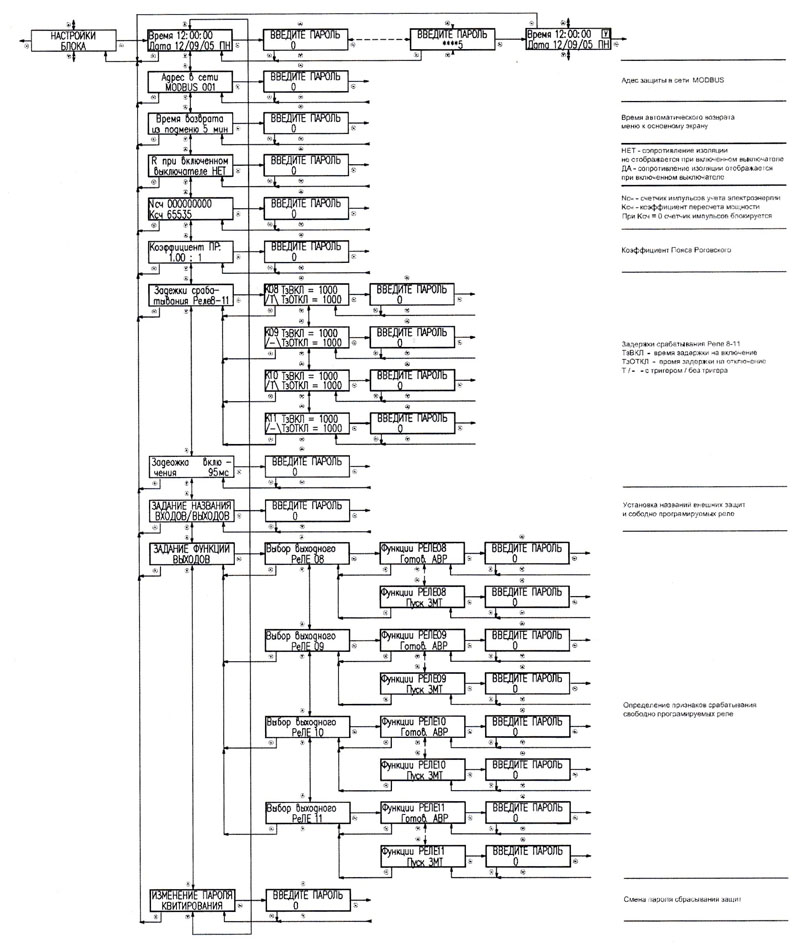

Девятым пунктом основного меню является меню «НАСТРОЙКИ БЛОКА», в котором осуществляется установка параметров блока. Меню «НАСТРОЙКИ БЛОКА» с указанием назначения пунктов представлено на рисунке.

Нажатием кнопки «ВВОД» осуществляется вход в меню «НАСТРОЙКИ БЛОКА», при этом появляется первый пункт подменю с установленными временем и датой. Передвижение по пунктам меню осуществляется кнопками «j», «|».

При нажатии кнопки «ВВОД» появляется окно ввода пароля, цифры пароля набираются кнопками «|», «I», каждая цифра сохраняется после нажатия кнопки «ВВОД».

После введения пароля снова появляется соответствующее окно с литерой «У» - уставки в правом верхнем углу окна. При нажатии кнопки «ВВОД» начинает мигать изменяемый параметр, при дальнейшем нажатии на «ВВОД» появляется окно «ВВЕДИТЕ ЗНАЧЕНИЕ», в котором значение записывается аналогично введению пароля последовательно по каждой цифре. Нажатием кнопки «ВОЗВРАТ» сохраняется новое значение.

Выход из соответствующих пунктов меню осуществляется нажатием кнопки «ВОЗВРАТ».

Адрес в сети Modbus

Блок МКЗП имеет открытый протокол ModBUS RTU интерфейс RS485. Для работы обмена данными по интерфейсу каждому блоку должен быть присвоен адрес, уникальный для данной подсети.

Время возврата из подменю

Настройка позволяет регламентировать задержку времени в любом меню, отсчитываемую при отсутствии нажатия каких-либо кнопок управления МКЗП.

Отображение сопротивления при включенном выключателе

Настройка, позволяющая выключить/включить индикацию сопротивления изоляции на основном экране МКЗП при включенном коммутационном аппарате.. Рекомендуется вводить настройку для блоков, работающих совместно с БКИ-1Д4-1Ш (ведущим контроль сопротивления изоляции в режиме утечки) и выводить в остальных случаях.

Коэффициент пересчета мощности

При работе совместно со счетчиком технического учета ДИМ устанавливается коэффициент 576.

Коэффициент Пояса Роговского

Сервисный коэффициент. При работе с ПР-2,3,5,6,7,9 должен быть установлен равным 1, при работе с ПР-4,8 - 2.

Настройки свободнопрограммируемых реле К8-К11

Блок МКЗП имеет 4 свободнопрграммируемых реле, которым могут быть назначены различные функции, выдержки времени срабатывания, названия. Эти реле применяются во внутренних схемах распределительных устройств, а также в схемах автоматики и др.

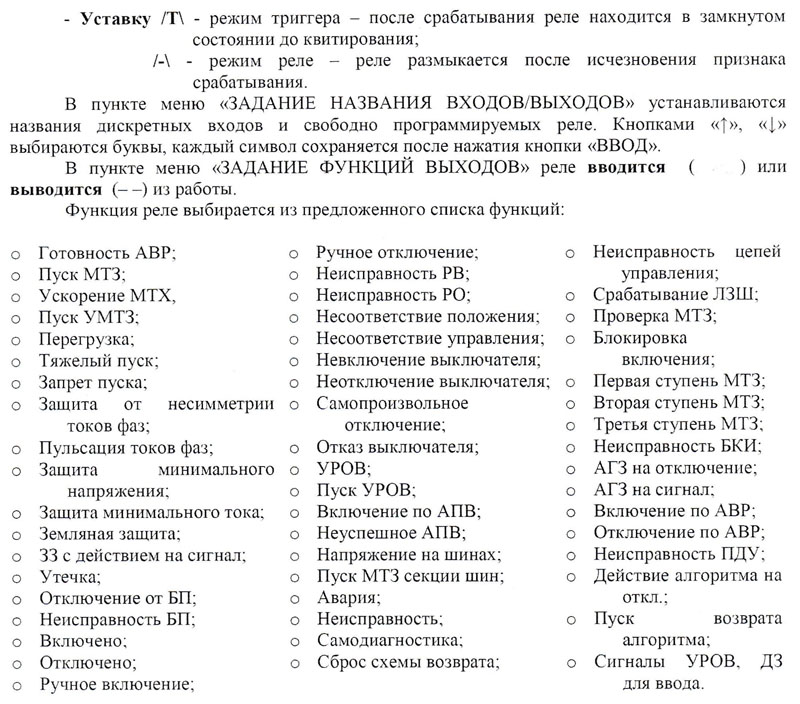

В пункте меню «Задержка срабатывания реле 8-11» можно задать:

-                  Уставку ТзВКЛ - задержка включения, время между возникновением признака срабатывания и замыканием контакта;

-                  Уставку ТзОТКЛ - задержка времени отключения, время между исчезновением признака срабатывания и размыканием контакта»;

Только для МКЗП отходящих линий: о Защита 1 на сигнал;

о Защита 2 на сигнал;

о Защита 3 на сигнал;

о Защита 1 на отключение;

о Защита 2 на отключение;

о Защита 3 на отключение;

о Сигналы УРОВ, ДЗ1;

о Сигналы УРОВ, Д32;

о Готовность КРУ

Задержка включения

Функция задает интервал между подаваемой командой на включение и включением коммутирующего аппарата. По умолчанию задается равной 95мс.

Изменение пароля квитирования

Ряд защит выполнены с фиксацией аварии, квитирование которой необходимо

подтвердить паролем. Данное подменю позволяет задать пароль квитирования.
