6.20. Автоматическое включение резерва (АВР)


Назначение: Алгоритм автоматического включения резервного питания

распределительных устройств.

Применяется для МКЗП, обслуживающих вводные выключатели распределительных устройств.

Описание:

Алгоритм АВР реализуется МКЗП вводных присоединений распределительного устройства. Ввод/вывод АВР осуществляется внешним переключателем, расположенным в схеме секционного устройства. В положении «ВКЛ» на индикаторе МКЗП-С выводится надпись «АВР». Помимо сигнала о включенной функции АВР, контроллер вводного присоединения МКЗП-В также получает информацию о состоянии другого ввода:

- наличии напряжения до ввода (может не учитываться, задается программным переключателем),

- наличии напряжения на секции шин,

- положении вакуумного выключателя,

- уровне напряжения нулевой последовательности (может не учитываться, задается программным переключателем).

На основе этих данных формируется команда «Разрешение АВР».

При включенной функции АВР и полученных командах «Разрешение АВР1» и «Разрешение АВР2» алгоритм АВР может работать.

Работа алгоритма состоит из следующих стадий:

1. Формирование команды на отключение по АВР собственного вводного присоединения при снижении напряжения сети.

Необходимые условия:

1.1. Снижение напряжения сети ниже уровня, заданного уставкой «Напряжение пуска АВР».

1.2. Выведенная функция АПВ.

1.3. Отсутствие сигнала «Пуск МТЗ» (т.е., просадка напряжения не связана с возникшим коротким замыканием)

1.4. Отсутствие сигналов о ручном отключении, утечке, неисправности.

При соблюдении условий через выдержку времени, заданную временной уставкой «Время АВР», формируется команда на отключение собственного вводного выключателя, на индикаторе блока выводится сообщение «СРАБОТАЛА ЗАЩИТА Отк по АВР», на лицевой панели мигает светодиод «ОТКЛ». Формируется аварийный протокол «Отк по АВР».

Если через регулируемую выдержку времени «Время сброса АВР» после формирования команды на отключение вводного выключателя не происходит подтверждения включения секционного выключателя (выполнения п.2), формируется команда «Неуспешное АВР», сбрасывающая запуск АВР.

2. Формирование команды на включение секционного выключателя (СВ1/СВ2)

Необходимые условия

2.1. Коммутирующий аппарат собственного вводного присоединения отключен по АВР (по п. 1.);

2.2. На шинах отсутствует напряжение;


2.3. Есть разрешение АВР1, разрешение АВР2 и выбран приоритет - АВР1/АВР2 (Задается программным переключателем).

На выходных реле К6/К9 МКЗП формируется команда «ВКЛ. по АВР», подаваемая на дискретный вход МКЗП-С для включения секционного выключателя. На индикаторе МКЗП-С выводится сообщение «СРАБОТАЛА ЗАЩИТА ВКЛ по АВР», на лицевой панели мигает светодиод «ВКЛ». Формируется аварийный протокол «ВКЛ по АВР». Сигнал «ВКЛ СВ 1 »/«ВКЛ СВ2» сбрасывает триггер АВР.

3. Формирование команды на возврат по АВР - включение вводного выключателя и отключение секционного .

Необходимые условия

3.1. Отключен вводной выключатель

3.2. Присутствует напряжение на секции шин.

3.3. Напряжение до ввода поддерживается на уровне выше заданного уставкой «Напряжение возврата» дольше времени, заданного уставкой «Время возврата схемы после АВР».

При выполнении этих условий формируется команда включения вводного выключателя, на индикаторе МКЗП-В выводится сообщение «СРАБОТАЛА ЗАЩИТА ВКЛ по АВР», на лицевой панели мигает светодиод «ВКЛ». Формируется аварийный протокол «ВКЛ по АВР».

После включения вводного выключателя формируется импульс длительностью 1 с «ОТКЛ СВ 1 »/«ОТКЛ СВ2» на выходное реле К7/К8, контакты которого подают сигнал «ОТКЛ по АВР» на дискретный вход МКЗП-С на отключение секционного выключателя. На индикаторе МКЗП-С выводится сообщение «СРАБОТАЛА ЗАЩИТА Отк по АВР», на лицевой панели мигает светодиод «ОТКЛ». Формируется аварийный протокол «Отк по АВР».

Сброс возврата схемы после АВР происходит от сигнала «ОТКЛ СВ 1»/«ОТКЛ СВ2», при квитировании или возникновении неисправности.

















переключателем «Контроль 3U0/—»

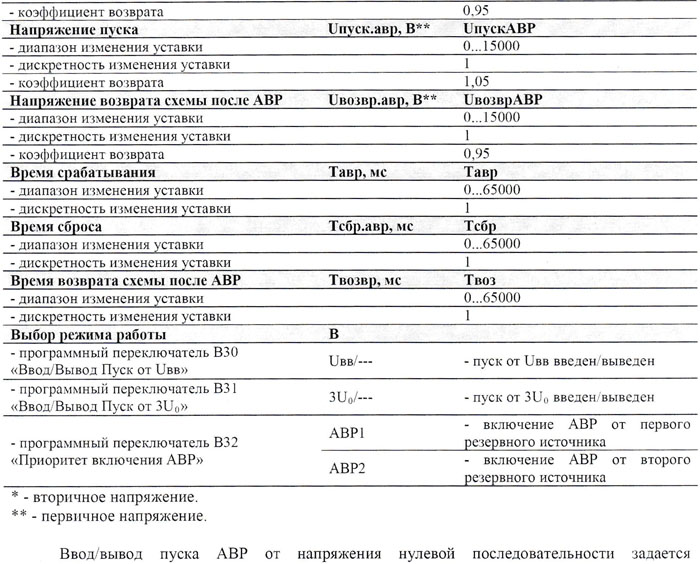

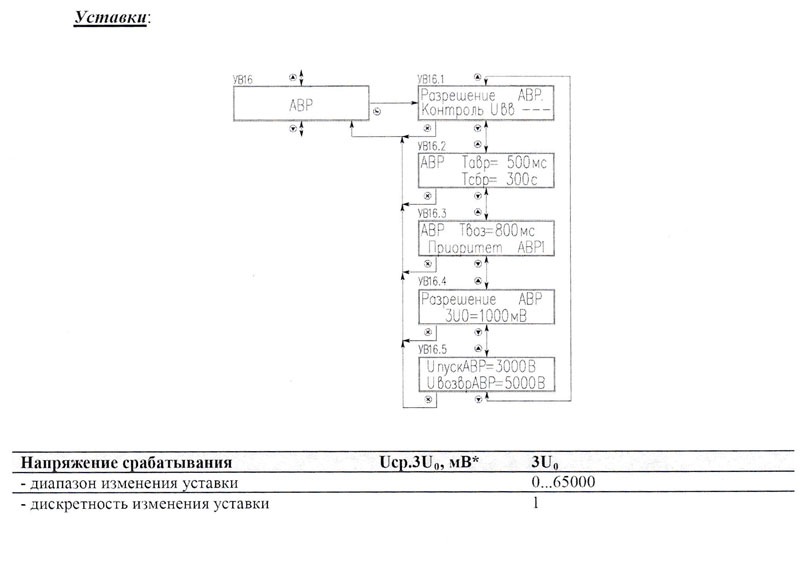

Уставка 3U0 - максимальный уровень напряжения нулевой последовательности, при котором возможно АВР.

Ввод/вывод пуска АВР от напряжения до ввода задается переключателем «Контроль Ubb/—»

Уставка Тавр - уставка «время АВР», определяет выдержку времени между падением напряжения ниже уровня, заданного уставкой «Напряжение пуска» и до подачи команды на отключение ввода. Предназначена для отстройки от кратковременных просадок и помех (рекомендуется определять как время срабатывания ЗМН+ЮОмс)

Уставка Тсбр - «время сброса АВР», определяет максимальную выдержку времени между подачей команды на отключение вводного выключателя и подтверждением включения секционного выключателя.

Программный переключатель «Приоритет АВР1/АВР2» задает резервный источник питания, на который будет осуществляться переключение. То есть при наличии двух секционных выключателей - СВ1 и СВ2 при установке «Приоритет АВР1» алгоритм будет производить включение СВ 1 (команда подается реле Кб), а при «Приоритет СВ2» - СВ2 (реле К9).

Уставка Твоз - «время возврата АВР», определяет выдержку времени между восстановлением напряжения (уровень напряжения выше уровня, заданного уставкой «Напряжение возврата» и подачей команды на включение ввода.

Уставка ипускАВР - напряжение пуска АВР, определяет уровень напряжения, при просадке ниже которого запускается алгоритм АВР (для Uhom=6kB рекомендуется определять как напряжение срабатывания ЗМН-1000В).
