1.11. ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ

Все электрооборудование должно быть снабжено защитным заземлением.
Защитное заземление служит для защиты людей от поражения электрическим током при прикосновении к металлическим частям электроустановок, находящихся под напряжением при нарушении изоляции.
Заземляющее устройство состоит из заземлителей и заземляющей магистрали, обеспечивающей надежную электрическую связь между металлическими корпусами заземляемых электроустановок и заземлителями.
Различают основные и резервные главные заземлители, основную и дополнительную заземляющие магистрали.
Основными главными заземлителями на калийных рудниках являются искусственные заземлители, расположенные на поверхности вблизи одного из стволов. Таких заземлителей должно быть не менее двух, резервирующих друг друга.
Главные заземлители представляют собой металлические проводники различной формы, имеющие надежный контакт с землей.
В качестве резервного главного заземлителя допускается использовать тюбинговую металлическую крепь или естественные заземлители поверхностного комплекса.
По всем горным выработкам проложена заземляющая магистраль, состоящая из общей сети заземления и дополнительного заземляющего контура.
Связь между главными заземлителями на поверхности и подземной заземляющей магистралью обеспечивает стальной

проводник сечением не менее 200 мм или медный проводник сечением не менее 100 мм2, проложенный по стволу.
Общая сеть заземления состоит из стальной брони и свинцовых оболочек бронированных кабелей и заземляющих медных жил гибких кабелей всех напряжений, непрерывно связанных между собой и подсоединенных к главным заземлителям.
Металлические корпуса электроаппаратуры должны быть надежно связаны с броней и свинцовой оболочкой присоединенных кабелей при помощи перемычек из стали сечением не менее 50 мм или из меди сечением не менее 25 мм2.
Дополнительный заземляющий контур прокладывается параллельно общей заземляющей сети и подсоединен к главным заземлителям.

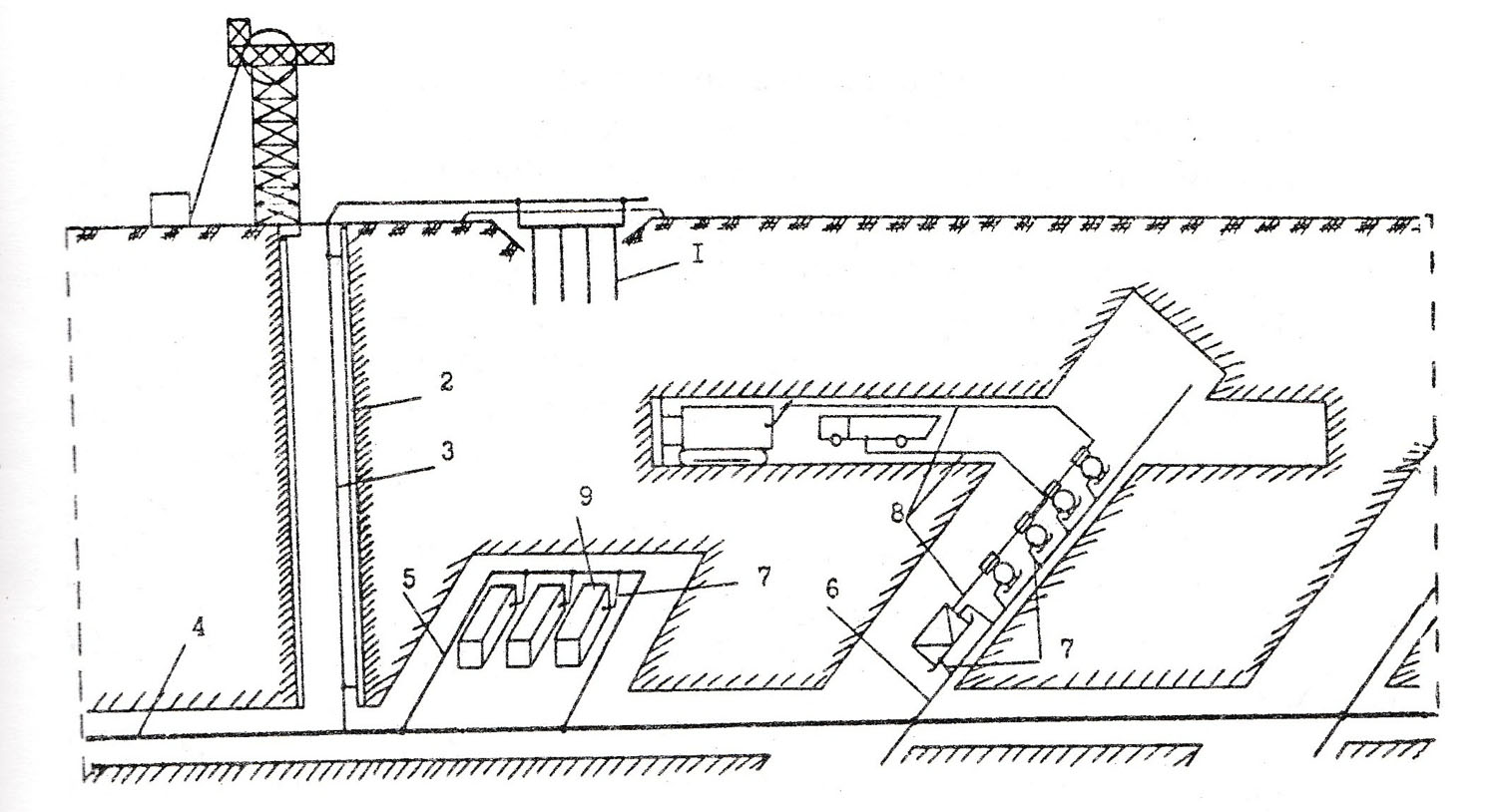

Рис. 1.22 Принципиальная схема заземления электрооборудования в руднике :
1 - главный заземлитель на поверхности, 2 - тюбинговая крепь ствола, 3 - заземляющая магистраль в стволе, 4 - общешахтный дополнительный заземляющий контур. 5 - контур заземления на подстанции,6 - участковый дополнительный заземляющий контур, 7 - заземляющий проводник,S - заземляющая жила гибкого кабеля, 9 - ячейка на ЦПП.



Рис. 1.23 Принципиальная схема заземления электро- оборудования участка при комбинированной выемке руды :
1 - участковый дополнительный контур заземления,
2 - заземляющий проводник, 3 - заземляющая жила гибкого кабеля, 4 - конвейер, 5 - дробилка, б - лебедка, 7 - электрическое сверло, 8 - вентилятор местного проветривания, 9 - самоходный вагон, 10 - комбайн.



Он представлен стальным проводником сечением не менее 200
мм , проходящим по общешахтным главным выработкам и не менее 100 мм - по панельным и участковым выработкам.
Все металлические корпуса стационарных установок
присоединяются к дополнительному контуру с помощью перемычек из стали сечением не менее 50 мм или 25 мм из меди.
Таким образом, дополнительный заземляющий контур выполняет функцию местных заземлителей, которые допускается не устанавливать в виду низкой электропроводности калийных и каменных солей.
Передвижные установки и механизмы присоединены к общей сети заземления через заземляющие жилы гибких кабелей. Устройство и эксплуатация защитного заземления выполняется согласно специальной инструкции [9].
Общее сопротивление сети заземления рудника не должно превышать 10 Ом при токе однофазного короткого замыкания в сети 6 кВ , не превышающем 6 А.
На рис. 1.22 приведены принципиальная общая схема устройства защитного заземления на калийных рудниках и примеры заземления различного оборудования.
