Шланговый технический нивелир HШT-1

Шланговый технический нивелир HШT-1

Шланговый технический нивелир HШT-I представляет собой легкую переносную гидростатическую систему из двух соединенных гибким шлангом сосудов, имеющих опорные пятки для установки и подвески на нивелируемые

точки, автоматически действующие клапаны, предотвращающие произвольное выливание жидкости из системы, и специальной формы поплавки для фиксации положения уровня жидкости в сосудах по шкалам, нанесенным непосредственно на стеклянных цилиндрах (рис. 67). Сосуды заполняются до половины высоты измерительной части однородной жидкостью (водой или антифризом).

Предназначен для контроля различных монтажных работ при строительстве и установке крупногабаритного оборудования.

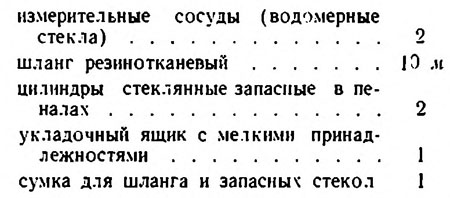

В состав комплекта входят:

Изготовитель: Харьковский СНХ УССР.

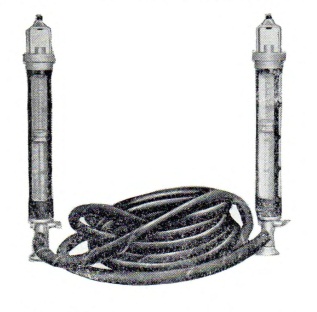

Рис. 67. Технический шланговый нивелир НШТ-1.
