Прецизионный шланговый ватерпас





Прецизионный шланговый ватерпас представляет собой гидростатическую переносную систему из двух соединенных гибким резиновым (пластмассовым) шлангом сосудов, имеющих устройства для подвески к стенным реперам и винтовые микрометры для фиксации положения уровня жидкости в сосудах, заполняемых ею до половины высоты измерительной части (рис. 66).

Предназначен для высокоточного нивелирования при наблюдениях за осадкой различных сооружений, а также за сдвижением горных пород.

В состав комплекта входят:

сосуды с измерительными и подвесными устройствами..................2

соединительный резиновый шланг . 30 м держатель с хомутиком и тремя болтами ..............................2
реперы       5
болты            10



стеклянный цилиндр  1

 запасной уплотняющие кольца 4

 запасные ящики   2

транспортировочные сумка брезентовая ....1







Изготовитель: Народное предприятие «Фрей-бергер Прецизионсмеханик», г. Фрейберг.
ГДР.

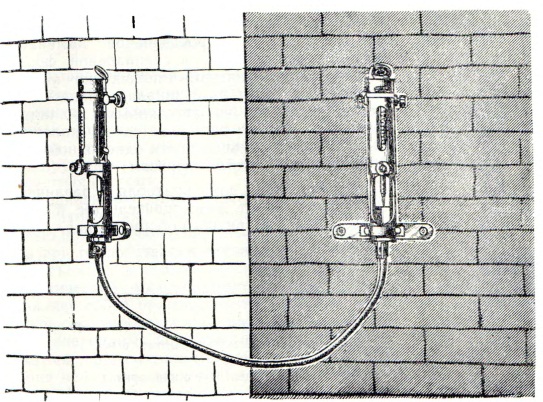

Рис. 66. Прецизионный шланговый ватерпас «Die Schlauchwaage».
