Проволочный длиномер ДА-2 состоит из корпуса, барабана, лебедки с намотанной

стальной проволокой диаметром 8 мм, мерного диска со счетчиком оборотов, устройства для укладки проволоки при навивке и храпового устройства (рис. 72).

Предназначен для автоматического измерения расстояний (главным образом глубины шахтных стволов) при помощи длинной проволоки, пропускаемой через мерный диск.

Пределы измерения расстояний прибором:
по вертикальным выработкам ....................1000 м

по горизонтальным и наклонным выработкам . . 200 м

Точность измерения:

вертикальных расстояний . 1:20000—

1:40000

горизонтальных и наклонных расстояний..........1:5000—

1:6000

Разме ры прибора....... 406 X 193 X

X422 мм

Вес с проволокой..............20,5 кг

Отпускная цена................190 руб.

В состав комплекта входят:

длиномер ................1

струбцина ................4

блок отклоняющий .... рейка контрольная ....1

рейка-груз ........1

проволока мерная (1500 ,«) приспособления для смазки

и чистки ........1

рихтовальное приспособление ..........1

футляр № 1 .......1

футляр № 2.......1

По особому заказу за отдельную плату по-

ставляются:

рейки плоски..............-2

лента мерная..............................1

натяжное приспособление..................1

тележка-груз..............................1

динамометр на 10 «г ......................1

термометр в футляре ГОСТ 6081—51 ... 1

стальная проволока диаметром 0,8 мм .. . 1000 м

Изготовитель: Харьковский СНХ УССР.

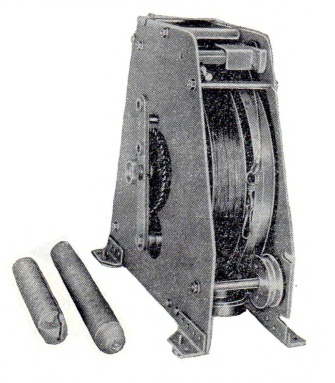

Рис. 72. Длиномер автоматический проволочный ДА-2.
