Д. ИНСТРУМЕНТЫ МАЛОЙ ТОЧНОСТИ

Угломер-тахеометр УТБ-3

Угломер-тахеометр УТБ-3 — прибор повторительного типа с металлическими (горизонтальным полным и вертикальным неполным) лимбами, отсчетными устройствами в виде индексов, оптической зрительной трубой и орпентирно-дальномерной рейкой (рис. 34).

Предназначен для съемки очистных и второстепенных подготовительных горных выработок малого сечения с любыми углами наклона.

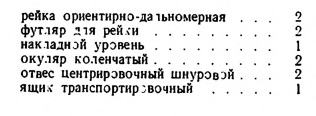

В состав комплекта входят:

угломер-тахеометр..................2

колонка распорная КРВ с рабожм диапазоном от 1,3 до 2,2 м . . . 2

футляр с мелкими принадлежностями 2

штатив раздвижной..................2

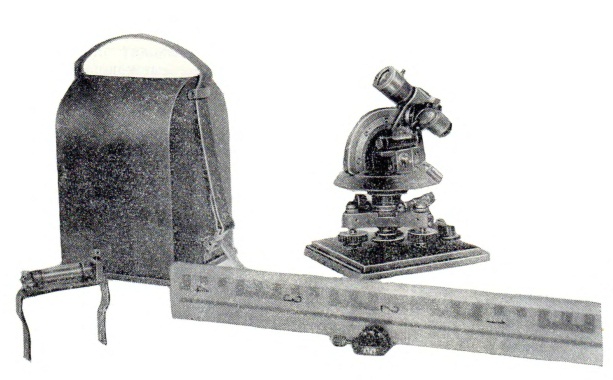

Рис. 34. Угломер-тахеометр УТБ-3

Изготовитель: Харьковский СНХ УССР.
