Угломер-тахеометр УДС

Угломер-тахеометр УДС — оптико-механический угломерный прибор с открытыми металлическими лимбами, проекционно-визуальным дальномером, имеющим постоянную внутри инструментальную базу, шарнирным трегером и автономным электропитанием (рис. 36).

Определение длин до недоступных точек основано на принципе измерения величины параллакса визирного луча при наблюдении, спроектированной на стенку выработки световой марки.

Предназначен для тахеометрической съемки небольших подземных пустот и камер.

В состав комплекта входят:

угломер-тахеометр..................1

штатив металлический раздвижной . . 1

футляр с мелкими прннадлежностями 1 аккумулятор 2 КНГ-10..............1

Изготовитель: Харьковский СНХ УССР.

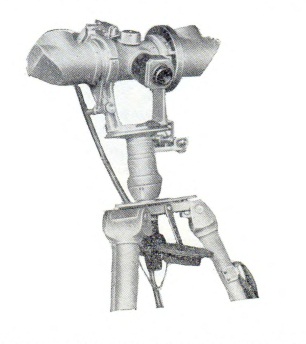

Рис. 36. Угломер-тахеометр с внутрибазным дальномером УДС
