Угломер-тахеометр УТГ-1



Угломер-тахеометр УТГ-1 — угломерным прибор с металлическими (горизонтальным полным и вертикальным неполным) лимбами, с отсчетами по индексам, оптической трубой, дальномером двойного изображения и шарнирной насадкой — фиксатором для автоматической фиксации направления визирования на задний сигнал (рис. 35).

Предназначен для съемки лав и второстепенных выработок на пластах пологого падения.

В состав комплекта входят:
углсмер-тахеометр..................1

рейка-сигнал.........................1

насадка-фнксатср....................3

стойка распорная с рабочим диапазоном от 0,45 до 0,73 ............2

консоль центрирсвочная............3

переходник ........................2

футляр угломера с мелкими принадлежностями ......................1

футляр рейки-сигнала................1

укладочный ящик..................1

лупа 6............................1

стекла рейки запасные..............2
Изготовитель: Харьковский СНХ УССР.

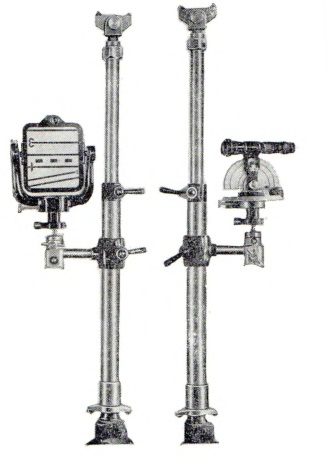

Рис. 35. Угломер-тахеометр УТГ-1
