Увязка изображения рельефа с другими элементами содержания карты

12. Увязка изображения рельефа с другими элементами содержания карты

Генерализация изображения рельефа и прочих элементов содержания топографических карт может считаться правильной лишь тогда, когда она: 1) не нарушает существующих в природе связей и взаимозависимости между рельефом и другими физико-географическими элементами ландшафта (реками, болотами, растительным покровом и др.) и 2) сохраняет особенности рельефа, оказывающие влияние на размещение, структуру, планировку населенных пунктов и определяющие направление и тип дорожной сети и т. д.

Рисовка рельефа горизонталями на топографических картах производится после нанесения на них рек, населенных пунктов и дорожной сети, поэтому, изображая эти элементы на карте, следует всегда учитывать особенности рельефа местности. Однако этот способ составления карт не исключает внесения исправлений в изображение рек, населенных пунктов и пр. с целью увязки его с изображением рельефа. Например, в процессе рисовки горизонталей возможны случаи дополнительного нанесения или исключения рек.

При составлении гидрографической сети на картах масштабов

1 : 500 000—1 : 1 000 000 рекомендуется первоначально наносить ее в карандаше и более подробно с тем, чтобы после составления рельефа часть рек исключить с карты.

При изображении речных долин необходимо возможно полнее передавать горизонталями существующую связь между строением долин и речной сетью. Одинаковое изображение долин рек, без учета их особенностей приводит к тому, что исчезают характерные различия между ними.

На картах крупного масштаба иногда не находит отражения существующая связь между очертаниями русел и асимметрией берегов, хотя для показа этой связи имеются все возможности.

Для увязки изображения рельефа с изображением почвенно-растительного покрова очень важен учет особенностей размещения последнего, иначе легко могут быть допущены ошибки. Так, например, болота, расположенные в понижениях, могут оказаться на возвышенных участках.

Горизонтали, совпадающие с контурами болот, должны так обобщаться, чтобы не нарушалась зависимость, существующая между болотами и рельефом. Исключение изгибов горизонталей должно повлечь соответственное уменьшение площади болот. При обобщении болот предпочтение всегда отдается участкам, расположенным в понижениях, поэтому изгибы горизонталей, оконтуривающие эти участки должны также сохраняться.

В степных районах, где участки лесного покрова располагаются, как правило, в балках и оврагах, сохранение изгибов горизонталей, отображающих эти балки и овраги, необходимо.

Иногда при изображении населенных пунктов на картах пренебрегают рельефом и показывают населенные пункты размещенными на плоскости, а не на пересеченной местности, как это имеет место в действительности.

Во избежание этого необходимо на картах, особенно крупного масштаба, одновременно с обобщением кварталов производить отбор и рисовку характерных форм рельефа местности (оврагов, балок, крутых склонов), на которых располагаются населенные пункты.

Изображая склоны хребтов, нельзя допускать, чтобы населенный пункт, расположенный у подошвы, оказался после обобщения горизонталей поднятым на склон (см. Практическое пособие по составлению топографических карт, вып. 2, Населенные пункты .и их изображение на топографических картах).

Обобщая формы рельефа, никогда не следует упускать из вида связанную с ними сеть дорог. Например, при изображении гребней хребтов, в первую очередь, должны сохраняться те седловины, через которые переваливают дороги. Если же важная дорога проходит по горной долине, то последняя обязательно должна быть показана на карте таким образом,

чтобы условный знак дороги умещался в контуре этой долины. В тех случаях, когда дорога проходит по склону, мелкие изгибы горизонталей, закрываемые ею, должны быть при обобщении исключены.

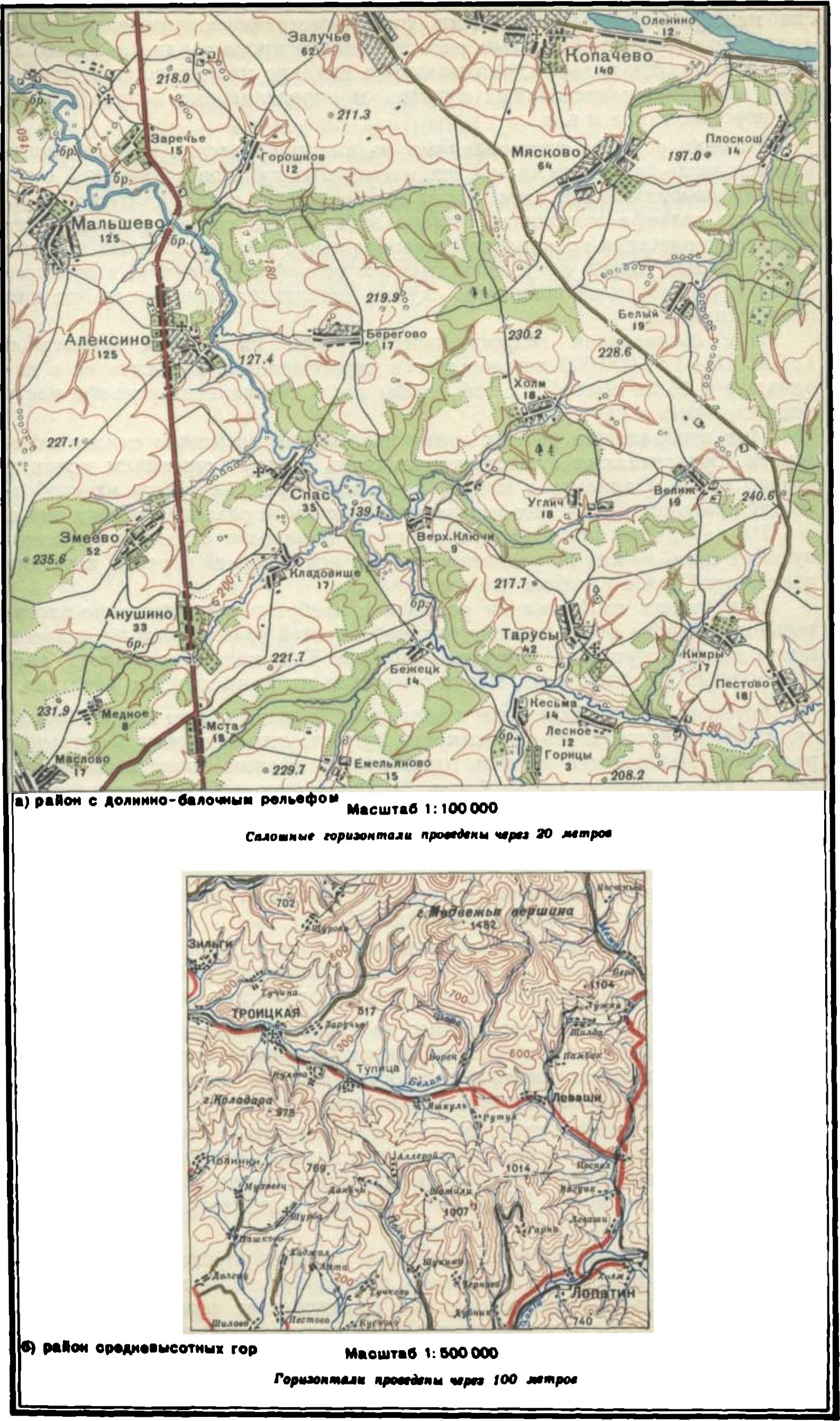

На рис. 50 на примере районов долинно-балочного рельефа и средневысотных гор показано, как должна быть сделана увязка изображения рельефа с другими элементами содержания карты.

Из всего вышесказанного вытекает следующее:

1) отбор форм рельефа и их обобщение в значительной мере определяются гидрографической сетью, дорогами, населенными пунктами, почвенно-растительным покровом;

2) изображение каждого элемента содержания карты должно проводиться с учетом особенностей и связей его с другими элементами.

Рис.50
