9. Изображение форм и элементов рельефа, не выражающихся горизонталями

Обрывы, скалы, борозды, промоины, овраги, карстовые воронки и многие другие формы рельефа, а также склоны не всегда могут быть выражены горизонталями, вследствие малых размеров этих форм или значительной крутизны склонов, когда расстояния между горизонталями на карте становятся менее 0,2—0,3 мм (см. таблицу 1).

Для изображения таких форм и элементов рельефа приходится при­бегать к специальным условным знакам. Применение последних должно быть основано на тщательном изучении характера вышеупомянутых форм по аэроснимкам и другим источникам (крупномасштабным картам, гео­морфологическим описаниям и др.).

Таблица /

Зависимость предельных углов наклона от высоты сечения рельефа

Недостаточно разработанная методика применения условных знаков приводит нередко к тому, что одним и тем же условным знаком показы­ваются формы, совершенно различные по своему характеру и происхожде­нию.

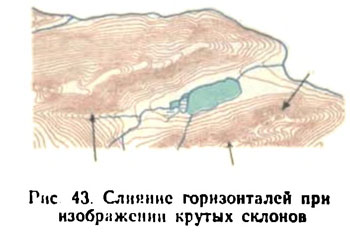

Однако, как бы хорошо не были разработаны условные знаки, необ­ходимо стремиться к тому, чтобы крутые склоны выражались, по возмож­ности, горизонталями, допуская в отдельных местах на небольших участ­ках (до I см длины) лаже слияние их (рис. 43). Такое изображение кру­тых склонов имеет существенное зна­чение при рисовке горного рельефа, когда чрезмерное применение условных знаков сильно искажает действи­тельную картину рельефа и создает значительные трудности для определения высот. Крутые склоны необходимо показывать условным знаком скал или обрывов только там, где они действительно недоступны, т. е. имеют

уклоны свыше 60—65°, что наблюдается, главным образом, в высокогорных районах, характеризующихся глубоким и сильным расчленением рельефа.

Рис. 44

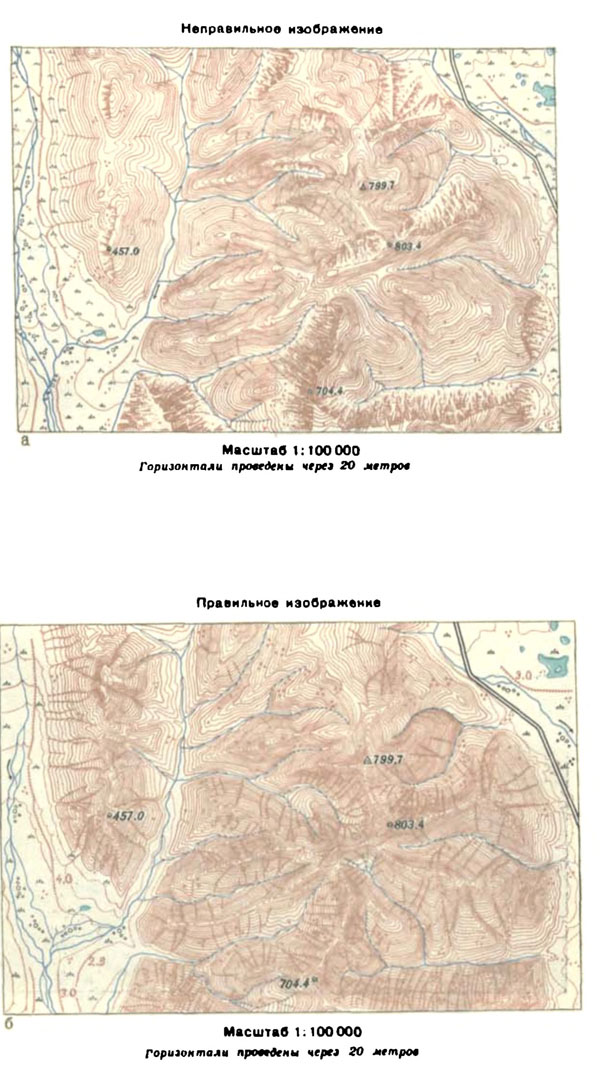

Наглядной иллюстрацией чрезмерного увлечения условными знаками скал служит участок полевого планшета мензульной съемки в масштабе 1 : 100 000 (рис. 44а), на котором изображение рельефа получилось не только не наглядным, но даже в значительной степени искаженным против действительности. На рис. 44 б показана карта той же местности, рельеф которой в отличие от рис. 44а изображен по материалам аэросъемки. Горизонтали, рисующие крутые склоны, придали изображению рельефа пластичность и наглядность. Стало вполне возможным определение относительных превышений водоразделов над тальвегами, вершин над подошвами и т. д. Особенно отчетливо выразились характерные для данного района кары, троги, резкие грани и острые гребни хребтов и расчлененность склонов промоинами, причем бровки и гребни переданы четкими угловатыми изгибами горизонталей.

Расчлененность горных склонов узкими и длинными бороздами (промоинами), служащими руслами временных потоков и путями перемещения камней и щебня (рис. 45а) должна быть отображена условными знаками борозд и промоин, которые изображаются в зависимости от их ширины и масштаба карты в одну или в две линии (см. таблицу 2).

Таблица 2

Изображение оврагов в зависимости от их ширины и масштаба карты

При изображении условными знаками промоин на карте необходимо соблюдать относительную густоту их (рис. 456).

Переносимый по бороздам обломочный материал нередко образует у подножья склонов шлейфы, тянущиеся на значительном расстоянии вдоль склонов (рис. 46). Шлейфы при значительной ширине хорошо передаются на картах горизонталями, причем заложения между горизонталями здесь по сравнению с заложениями между горизонталями, рисующими склоны, резко увеличиваются. Конусы осыпания в устье борозд вследствие незначительности размеров могут быть отображены изгибами горизонталей и условными знаками осыпей только на картах масштаба 1 : 50 000 и крупнее.


Специальные условные знаки наиболее широкое применение находят при изображении обрывов, т. е. обнаженных участков склонов круче 60— 65° с резко выраженной бровкой и подошвой. В горных странах обрывы (рис. 47а), как правило, представляют собой выходы твердых пород и должны показываться условным знаком скал. На равнинах преобладают невысокие земляные обрывы (рис. 476) высотою от 2—3 до 10 метров и более, которые следует показывать соответствующим условным знаком (зубчиками). Относительная высота их над подошвой подписывается в одной или нескольких точках, в зависимости от протяженности обрыва.
При наличии осыпей у подножья обрывов (рис. 47а) их нужно ^показывать условным знаком, точно соответствующим виду осыпавшихся пород: каменистых, щебеночных, песчаных и т. д. (рис. 47в и 47г). Штриховое изображение обрывов и точечное — осыпей должно, по возможности, отображать действительный характер строения обрывов, потому что обрывы часто являются хорошими ориентирами.


К формам рельефа, не изображаемым полностью горизонталями, относятся оползни, образующиеся в результате смещения вниз по склону земляных масс (рис. 48). В верхней части склона, где происходит отрыв земляных масс, образуется уступ дугообразной формы, обращенный вогнутостью в сторону склона. В результате неравномерного смещения
поверхность оползня обычно приобретает бугристый вид или бывает пересечена грядами, бороздами и уступами.
Молодые оползни характеризуются обнажением грунта по линии отрыва и трещинами земляных масс. Древние, остановившиеся оползни задернованы, и рельеф их более сглажен.

При изображении оползней горизонталями важно выделить наиболее значительные оползневые площадки и бугры и показать уклон площадок в сторону, противоположную падению склона (рис. 49). Линию отрыва, характерную для молодых оползней, необходимо показывать условным знаком обрыва.

На картах масштаба 1 : 100000 и мельче, а незначительные оползни даже и на картах 1 :25 000 и 1 :50 000, как правило, возможно изобразить только с помощью специального условного знака.

Специальными условными знаками изображается еще целый ряд форм рельефа: овраги, промоины, карстовые воронки, озы, береговые валы и т. д. Способы изображения этих форм рассматриваются во II части пособия.

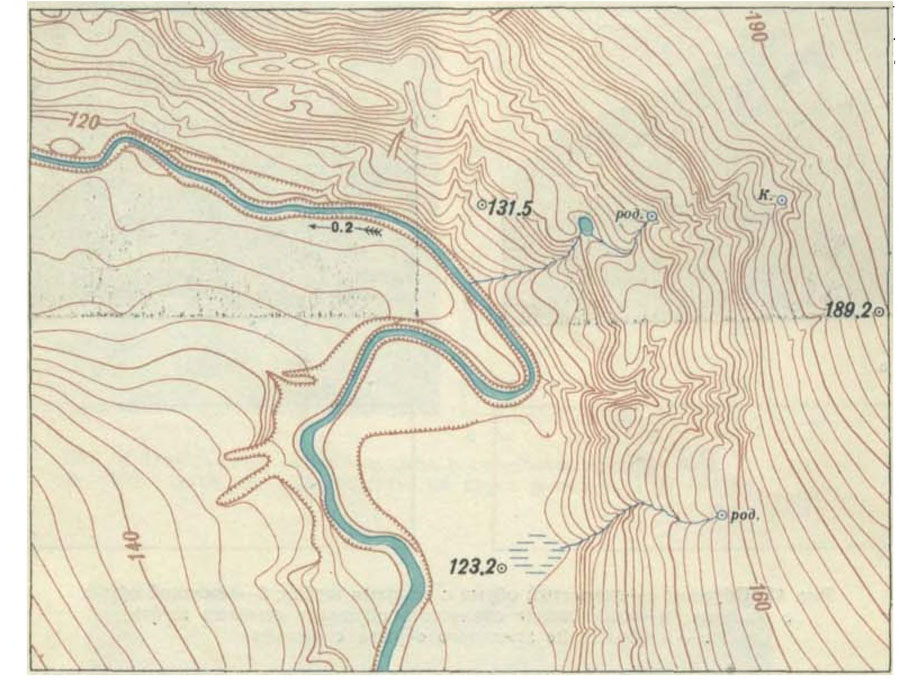

Рис. 49. Изображение горизонталями оползневого рельефа на карте масштаба 1 : 10000. Сплошные горизонтали проведены через 2 метра
