Склоны

От правильного изображения на карте склонов зависит правильность изображения всех форм рельефа.

По крутизне склоны подразделяются на пологие (до 6°), средней крутизны (от 6 до 15°), крутые (от 15 до 45°), очень крутые (от 45 до 60°) и обрывистые (более 60°). В частных случаях склоны переходят в горизонтальную площадку (при крутизне 0°) и в отвесную стенку (при крутизне 90°). По форме различают склоны выпуклые, прямые и вогнутые. В природе большей частью встречаются склоны сложного профиля, представляющие комбинацию названных простейших форм.

Если выше бровки склон сначала почти горизонтален или повышается очень слабо, а затем подъем его становится заметно более крутым, то образуется ступень склона. Ступенчатые склоны представляют собою чередование слабо наклоненных или горизонтальных площадок и уступов (рис. 38).

Рис. 38. Ступенчатые склоны

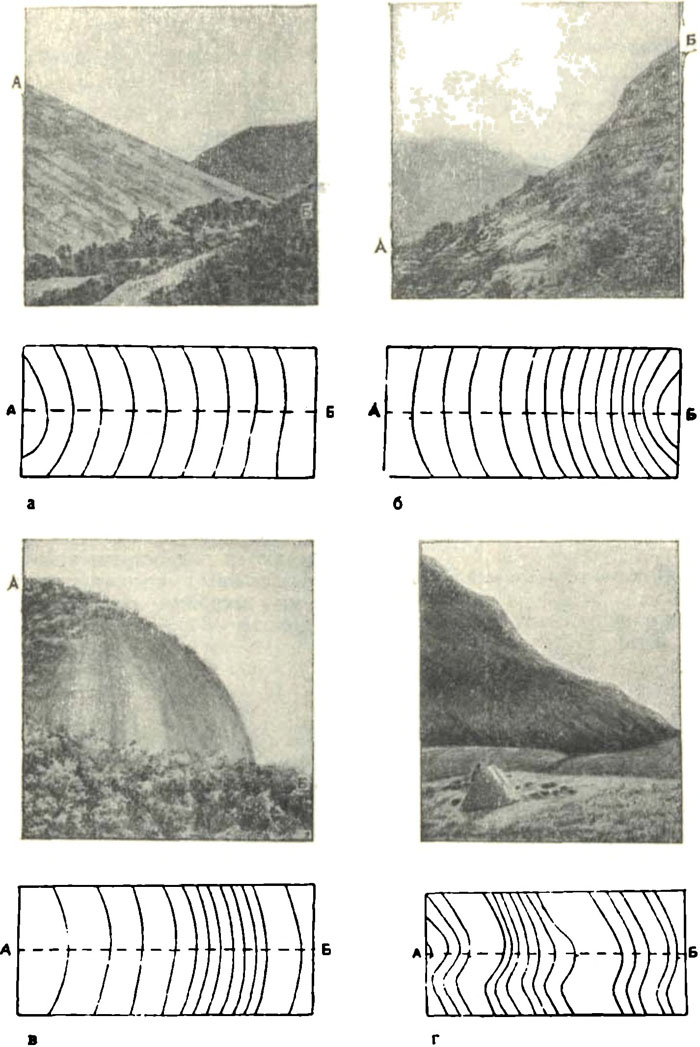

Рис. 39. Формы склонов: а—прямой; б—вогнутый; в—выпуклый; г—сложный

Плановые очертания склонов могут иметь также выпуклую, прямую, вогнутую и сложную (ступенчатую) форму.

Форма профиля склонов отображается изменениями заложений между горизонталями. В случае прямого склона горизонтали идут на равных расстояниях друг от друга (рис. 39а). Для вогнутого склона характерно сгущение горизонталей в верхней части склона и разрежение в нижней (рис. 39 б).

При выпуклом профиле, наоборот, заложение между горизонталями меньше в нижней части склона (рис. 39в).

Ступенчатый профиль может образоваться в тех случаях, когда в
строении склонов участвуют породы различной твердости. При этом твердым слоям будут соответствовать поверхности ступеней (террас), мягким — уступы (рис. 39 г). На картах масштаба 1 : 10000—1 :25000 при небольшой высоте сечения ступени и уступы с достаточной наглядностью отображаются изменением заложении между горизонталями. Па картах масштаба 1 :200 000 и мельче горизонталями отображаются только очень крупные террасы и уступы (рис. 40). Если склон состоит только из незначительных по размерам террас и уступов, то при их изображении необходимо или сливать горизонтали в этих местах или применять дополнительные горизонтали. На крутых уступах горизонтали сливаются, главным образом, при изображении рельефа горных районов, где крутизна склонов не позволяет отобразить их форму горизонталями даже на картах крупного масштаба.

На практике нередко указанные особенности профилей склонов не учитываются и все склоны спрямляются. Происходит это от того, что составители проводят сначала верхнюю (у вершины склона) и нижнюю (у подошвы склона) горизонтали, а затем через равные промежутки все остальные, пренебрегая промежуточными перегибами склона.

Всегда нужно правильно и точно отображать на картах асимметрию склонов долин и хребтов. Она выразится в величине заложений: меньшей — на крутых склонах, большей — на пологих.

Общее направление падения склона часто бывает осложнено, так называемой «косой крутизной», идущей под углом к общему падению. При изображении склонов участки «косой крутизны» должны быть выражены горизонталями путем сближения последних (рис. 41).

Наиболее полное отображение «косая крутизна» может получить только на картах масштаба 1:10000—1 :50000, па которых благодаря небольшой высоте сечения возможно передать даже незначительные изменения в крутизне. На картах более мелкого масштаба большинство участков «косой крутизны» выпадает. Для показа наиболее крупных из них часто приходится прибегать к небольшому утрированию рисунка горизонталей за счет некоторого отступления от их действительного положения.
В результате плоскостного (поверхностного) смыва склоны речных долин приобретают некоторую прогнутость, которая на карте передается легким изгибом горизонталей к вершине склона (рис. 42). Прогнутость склонов является важной особенностью рельефа и поэтому ее необходимо

отображать, не допуская спрямления или обратного изгиба горизонта лей в местах прогнутости.

На крупномасштабных картах это обычно достигается без затруднений. На картах мелкого масштаба отображение прогнутости затруднено неизбежным исключением многочисленных мелких форм при генерализации, однако и здесь обобщение надо проводить так, чтобы сохранить эту особенность рельефа.
Выступы водоразделов, образующиеся в местах впадения боковых долин в главную, должны изображаться в полном соответствии с действительностью. Там, где долины встречаются под острым углом, выступы должны вырисовываться угловатыми изгибами горизонталей
