3.1.7.

Компоновка реакторного отделения АЭС



При компоновке основного оборудования предусматривается обеспечение безопасности АЭС при любом единичном принципиально возможном нарушении устройств нормальной эксплуатации, в том числе при поперечном разрыве любого трубопровода (или сосуда с отверстием, эквивалентным максимальному трубопроводу).

Для обеспечения требуемой степени безопасности оборудование и коммуникации, работающие на радиоактивном теплоносителе, который при разуплотнении контура дает выход радиоактивных газов и осколков деления наружу, заключены в специально предусмотренное герметичное помещение, называемое оболочкой реактора (рис. 3.6), рассчитанное на восприятие усилий и условий, возникающих при любом принципиально возможном единичном разуплотнении контура активного теплоносителя и обеспечивающее удержание радиоактивных продуктов аварии внутри оболочки без ухудшения сверх допустимого предела радиационной обстановки снаружи оболочки.

Расчетная максимальная авария разуплотнения по своему характеру может быть отождествлена со взрывом, так как протекает в короткое время с большим выделением энергии. В связи с этим обстоятельством, внутри герметичной оболочки реактора могут при аварии появиться «летящие» предметы — осколки металла оборудования или строительных конструкций, которые обладают большим импульсом и могут разуплотнить герметичную оболочку при соударении с ее внутренней поверхностью. Для предотвращения подобных разуплотнений оболочки часть первого контура, где могут появляться «летящие предметы», отгорожена от поверхности оболочки бетонными экранами, представляющими собой стены внутренних помещений — боксов, под оболочкой.

Пар, возникающий при аварийной ситуации, должен быть с минимальным сопротивлением перепущен в верхнюю часть оболочки. Процесс развития аварии настолько быстрый, что сечения соединительных проемов должны быть весьма большими. Это обстоятельство предопределило конструирование оболочки как единого, не имеющего разделения по воздуху помещения.

Защитная оболочка представляет собой цилиндр внутренним диаметром 40—50 м с куполообразным верхом. В защитной оболочке размещены системы, оборудование и трубопроводы с высокопотенциальным (Рраб до 16 МПа, t до 330 °С) радиоактивным теплоносителем первого контура, в том числе:

1) реакторная установка в составе: реактор, парогенераторы, ГЦН, компенсатор давления, емкости САОЗ, трубопроводы связи;

2) система неохлаждаемой байпасной очистки теплоносителя в составе: высокотемпературные фильтры и трубопроводы;

3) система продувки-подпитки первого контура в составе: регенеративные теплообменники продувки, доохладители продувки , и трубопроводов;

4) система организованных протечек первого контура в составе: охладитель протечек и трубопроводов.

Помимо указанных систем под оболочкой размещены системы и оборудование, . обеспечивающее проведение транспортно-технологических операций по ревизии реактора; бассейн выдержки и перегрузки топлива, перегрузочная машина; шахта ревизии и «мокрой» выгрузки внутрикорпусных устройств, шахта ревизии верхнего блока; машина и пультовая установка внешнего осмотра корпуса реактора, а также системы, поддерживающие требуемый термовлажност-ный режим воздуха под оболочкой; системы охлаждения воздушного объема воздуха под оболочкой, системы очистки воздуха от аэрозолей.

Обслуживание основного оборудования реакторной установки осуществляется основным краном реакторного отделения. Вспомогательное оборудование^ расположенное вне зоны действия основного крана, обслуживается или круговым консольным краном, или местными грузоподъемными средствами.

Контейнер с топливом, приспособления для ремонта и ревизии реактора*, а также оборудование, вывозимое на ремонт в «грязное» помещение (элект-ровыемная часть ГЦН и вентилятора, арматура и т. п.), доставляются в оболочку через транспортный люк. Основной вход обслуживающего персонала в оболочку предусматривается через герметичный шлюз. Для удобства обслуживания в оболочке предусматривается грузопассажирский лифт.

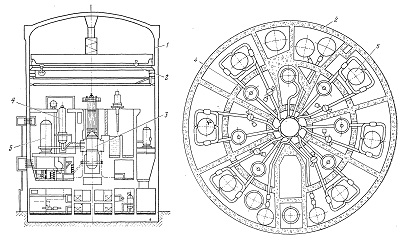

Рис. 3.6. Вариант компоновки первого контура ВВЭР с вертикальными, парогенераторами:
1 — защитная оболочка; 2— перегрузочная машина; 3 — реактор; 4 — ГЦН; 5 — вертикальный парогенератор
