ПРОЗВОНКА ПРОВОДОВ И ЖИЛ КАБЕЛЕЙ, СМОНТИРОВАННЫХ
В РАЗНЫХ ПОМЕЩЕНИЯХ
Прозвонка проводов и жил кабелей с двусторонним контролем и телефонной
связью, концы которых находятся в разных помещениях, разбивается на две
операции.
Первая операция — подготовительная, для нахождения в кабеле или пакетах
проводов жилы для включения телефона и установления связи.
Сначала проверяется исправность аппаратов и собирается схема согласно
рис. 3. Зажимы аппаратов 3 (земля) присоединяются к оболочке кабеля или
заземляющему
контуру, в крайнем случае к трубам отопления или
водопровода.
К зажимам П присоединяется гибкий проводник с зажимом на конце типа
«крокодил». Ведущий испытание, находящийся в первом помещении,
присоединяет проводник от зажима П к любой жиле кабеля или провода и
внимательно следит за стрелкой омметра. В это время помощник,
находящийся во втором помещении, начинает своим проводником от зажима П
аппарата поочередно прикасаться к каждой жиле кабеля или провода и
следить за положением стрелки омметра. В тот момент, когда помощник
проверяющего прикоснется к той же жиле, что
и ведущий испытание, стрелки обоих последовательно
соединенных приборов (омметров) аппаратов отклонятся, что
свидетельствует о нахождении нужного провода или жилы.
После этого проводится вторая операция по прозвонке проводов и проверке
маркировки. Для этого к найденной жиле присоединяются зажимы С (связь)
аппаратов в обеих помещениях (рис. 4) и переключатели ПР (обоих
аппаратов) ставятся в положение В — «вызов». Для вызова необходимо на
короткий промежуток времени нажать вызывную кнопку КВ и ожидать
ответного сигнала Получив ответный сигнал, необходимо поставить
переключатели ПР аппаратов в положение Р — «разговор» и опробовать
связь, после чего аппараты готовы к дальнейшей работе-
При работе с универсальным прозвоночным аппаратом следует помнить, что
после каждого временного перерыва в работе необходимо переключатель ПР
ставить в положение «вызов», иначе невозможно будет произвести следующий
вызов. Далее, прозвонка ведется так же, как и при отыскании провода для
связи, с той лишь разницей, что работа ведется при наличии
непрерывающейся телефонной связи, и ведущий испытание каждый раз при
переходе на новую жилу спрашивает помощника об отклонении прибора. В
последовательной цепи два одинаковых прибора
аппаратов должны дать одинаковые отклонения. Если
один из приборов даст уменьшенное показание или 'совсем ничего не
показывает, это означает, что 'имеется какая-то ненормальность
(нарушение изоляции, наличие обходной цепи и т. п.) и ее следует
устранить.
Наличие постоянной непрерывающейся связи с двусторонним контролем дает
очень эффективный результат прозвонки, при котором малейшее нарушение
изоляции по отношению к земле полностью выявляется

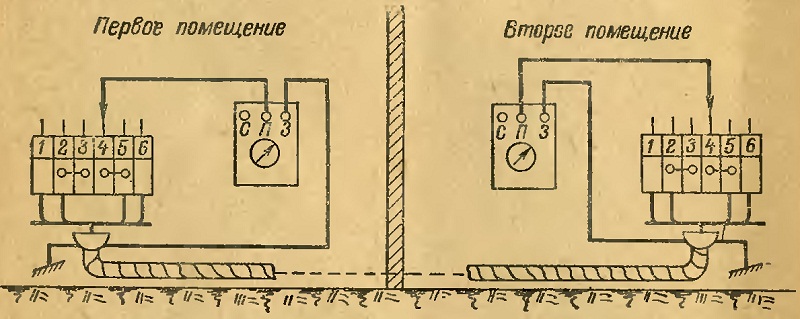

Рис. 3. Прозвонка кабелей в разных помещениях при
помощи универсального прозвоночного аппарата без телефонной связи.

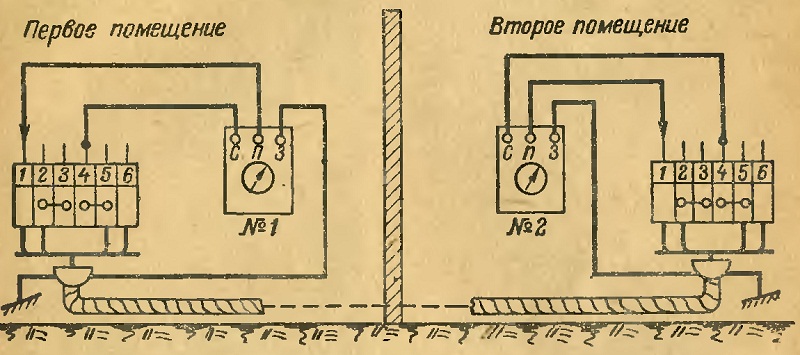

Рис. 4. Прозвонка кабелей в разных помещениях при
помощи универсального прозвоьочного аппарата с телефонной связью.
