ОБЩИЕ СВЕДЕНИЯ ОБ УСТРОЙСТВЕ УНИВЕРСАЛЬНОГО
ПРОЗВОНОЧНОГО АППАРАТА
Прозвонка (проводов и жил кабелей ставит своей целью проверить
правильность выполненного монтажа в соответствии с принципиальными и
монтажными схемами проекта. Испытание изоляции кабелей и жил между собой
проверяется отдельно и в комплекс работ по прозвонке не входит-
Проверка правильности монтажа и маркировки может быть выполнена
различными методами. При открытом монтаже с небольшим количеством
проводов проверка производится путем тщательного просмотра каждого
провода в отдельности и его прозвонкой на обрыв. Для этой цели
используются: мегомметр, лампа с котельным трансформатором и др. Для
небольших установок такая прозвонка была вполне приемлема.
С развитием техники появились различные автоматизированные установки,
которые располагались в разных помещениях, занимая иногда по нескольку
этажей. При этом схемы установки, маркировка и сам монтаж значительно
усложнялись. Стали 'применять многожильные кабели, пакетированные
провода, скрытые проводки и др, В этих условиях заниматься проверкой
теми средствами, которыми пользовались раньше, стало нельзя. Появилась
необходимость в легком портативном 'приборе карманного типа, который
позволял бы легко и надежно осуществлять прозвонку проводов и жил
кабелей с двусторонним контролем с телефонной связью и без нее, а также
производить ряд простейших измерений, как, например, сопротивление
обмоток и полярность аппаратов Такого типа прибор значительно сокращает
время и упрощает работу по наладке вторичной коммутации. Ниже приводится
описание универсального прозвоночного аппарата карманного типа, внешний
вид которого показан на рис. 1.
Прозвоночный аппарат представляет собой портатив-ный ящик из фанеры,
текстолита, эбонита или других материалов размером 175x80x40 мм, на
верхней крышке которого смонтированы: переключатель на два положения
типа тумблер для переключения аппарата на вызов или разговор; две
нормально разомкнутые кнопки (одна для вызова по телефону, другая для
подачи импульса при
определении полярности); три зажима для подсоединения проводов при
различных режимах работы аппарата. На торцовой стенке установлены четыре
зажима для определения полярности и на правой боковой стенке— два гнезда
для подсоединения вилки низкоомной микротелефонной трубки, которая
подключается по мере надобности.
На нижней крышке (внутри ящика) расположен омметр карманного типа
(малогабаритный), позволяющий измерять омическое сопротивление в
пределах от О до ЗОЭ ом сравнительно точно и от 300 до 5000 ом
приближенно, электрический звонок с сопротивлением катушек порядка 4—5
ом со снятыми чашками и отпиленным молоточком, действующим при
напряжении постоянного тока 2—4 в (звонок без чашек и молоточка
действует как трещотка), двухваттное сопротивление 5 ом для ограничения
тока при одновременно нажатых вызывных кнопках двух соединенных между
собой аппаратов и батарейка для карманного фонаря на 4 в.
Учитывая, что батарейки в аппаратах работают довольно длительное время
без замены и что напряжение батарейки снижается до 2—3 в, для увеличения
напряжения при прозвонке и разговоре батарейки двух участвующих в работе
аппаратов соединяются последовательно. При этом выходные зажимы первого
аппарата С — связь и Я — прозвонка при работе имеют плюсовую полярность
(знак плюс), см. рис. 2.
Аналогичные зажимы второго аппарата имеют минусовую
полярность (знак минус). Следовательно, при работе двух лиц по прозвонке
с разговором и без него должны обязательно применяться аппараты с
разноименной полярностью. Для остальных видов работ разноименная
полярность аппаратов значения не имеет.

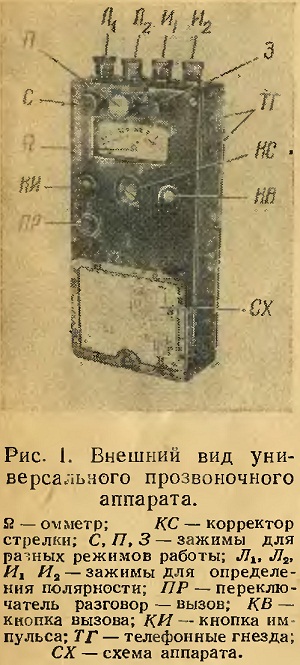

Рис. 1. Внешний вид универсального прозвоночного
аппарата.

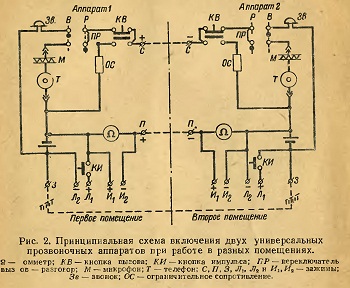

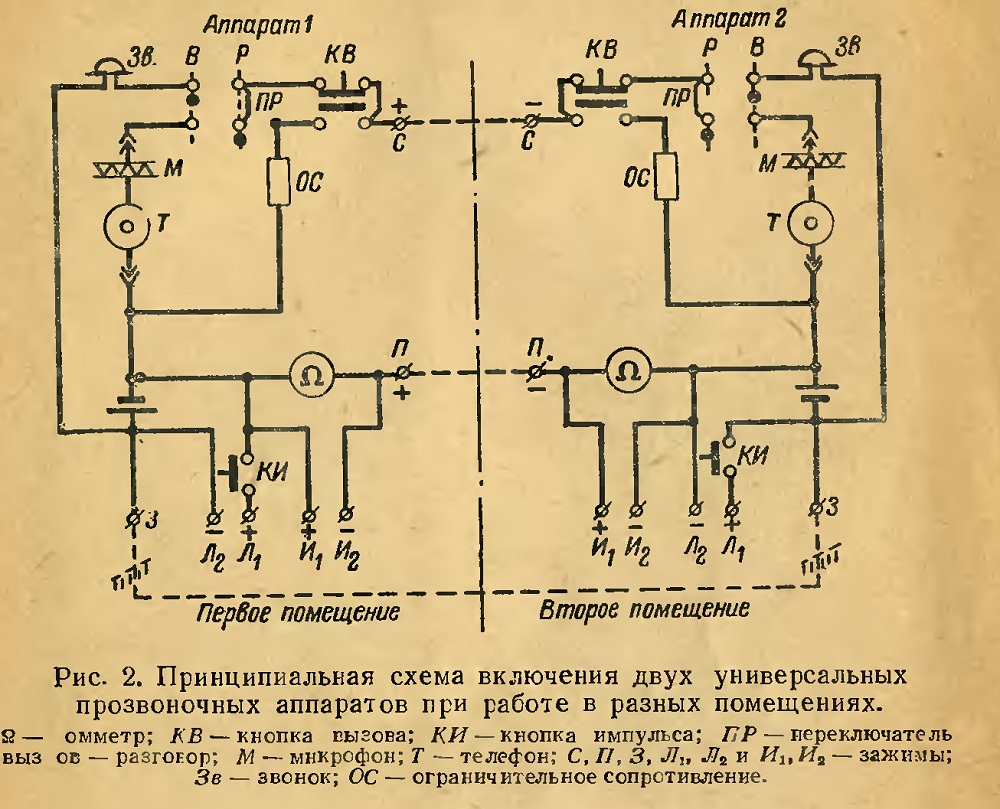

Рис. 2. Принципиальная схема включения двух
универсальных прозвоночных аппаратов при работе в разных помещениях.
