ПРОВЕРКА ГОТОВНОСТИ ПРОЗВОНОЧНЫХ АППАРАТОВ К РАБОТЕ И ИХ ИСПЫТАНИЕ



Для определения работоспособности аппарата при одиночной работе необходимо произвести следующие испытания.

Первое — на короткий промежуток времени зажимы П и З соединить между собой проводником и специальным установочным винтом, поставить стрелку омметра на нуль. При каждом замыкании зажимов П и 3 стрелка должна четко устанавливаться на нуль.

Второе—вместо проводника к зажимам Я и З присоединить концы известного сопротивления, при этом стрелка омметра должна показать на шкале его величину в омах. Если стрелка устанавливается на нуль при закорачивании зажимов, а при подсоединении к ним сопротивления указывает его величину, это означает, что аппарат исправен.


Для проверки готовности аппаратов для парной работы с телефонной связью необходимо одноименные зажимы аппаратов С и 3 соединить между собой. К зажиму П одного из аппаратов присоединяется соединительный провод, зажим П другого аппарата остается неприсоединенным. При прикосновении к этому зажиму соединительного

провода стрелки омметров у обоих аппаратов должны отклониться в одну сторону. Если приборы не дают отклонения, то это означает, что у них одинаковая полярность.

Затем переключатели ПР ставятся в положение «вызов», и на короткий промежуток времени нажимают кнопку вызова КВ поочередно у каждого из аппаратов, при этом должен быть звонок. Далее переключатели ПР ставятся в положение «разговор», и микротелефонные трубки пробуют на продувание. Одна из трубок телефоном прикладывается к уху, а в микрофон другой дуют толчками, при этом в трубке слышны характерные потрескивания. Затем трубки меняют местами и также продувают; если в обоих случаях слышно четкое характерное потрескивание, то это свидетельствует об исправности разговорной цепи.

В испытание входит проверка правильности маркировки зажимов аппарата Л1,Л2 , И1, И2  (рис. 8). Для проверки берется заведомо исправный трансформатор тока с правильной полярностью. Источник постоянного тока аппарата,— батарейка своим положительным полюсом (плюс) через кнопку подачи импульсов КИ подсоединяется к началу первичной обмотки трансформатора тока, обычно, обозначаемой Л1, а отрицательным полюсом (минус)—к концу обмотки Л2. Положительный зажим омметра (плюс) подсоединяется к началу вторичной обмотки трансформатора точка, обозначаемый И1 а отрицательный зажим (минус) -подсоединяется к концу вторичной обмотки И2. Следует иметь в виду, что положительным зажимом омметра будет тот зажим, к которому подсоединяется положительный полюс батарейки (плюс) при условии отклонения стрелки омметра в правую сторону (к нулю шкалы) Толчком нажимается кнопка подачи импульса КИ, если при этом будет бросок стрелки омметра в правую сторону (к нулю шкалы), то это означает, что прибор собран правильно и исправен. На этом и заканчиваются все испытания по проверке готовности аппаратов к работе.

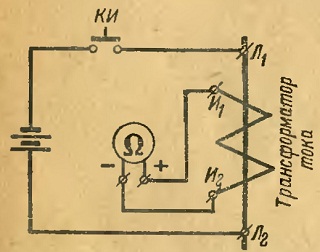

Рис. 8. Принципиальная схема внутренних соединений аппарата при определении полярности трансформаторов тока.
