Перемещение предметов экскаватором-погрузчиком JCB

Введение

!ОСТОРОЖНО!

Не используйте машину для перемещения предметов, если она для этого не оборудована. Без соответственных устройств машина может стать неустойчивой и перевернуться. Вы и другие могут погибнуть или получить тяжелые травмы.

Перед использованием данной машины для подъема грузов следует ознакомиться с разделом "Технические характеристики", "Нормы подъема груза (перемещение грузов) и безопасные рабочие нагрузки".

Примечание: 6 некоторых странах действующие правила безопасности требуют использовать конкретные коэффициенты безопасности. За информацией обращаться к своему дистрибьютору JCB.

Ваша машина не пригодна для подъемных операций, если на нее не установлен комплект для перемещения предметов. Подъемные операции без этого комплекта могут привести к опасности потери устойчивости и переворачиванию машины.


Комплект состоит из следующего:

1 Такелажная скоба. Подъемный крюк/скоба

2 Графики нагрузки. => Графики нагрузки

3 Переключатель сигнала перегрузки. => Переключатель сигнала перегрузки

4 Клапан защиты от разрыва шланга (HBPV) См. главу "Плановое обслуживание", раздел "Клапан защиты от разрыва шлангов (если установлены)".


ВАЖНО: Если в кабине нет графика нагрузки, то машина не предназначена для подъемных операций.

На графике нагрузки В в кабине показана максимальная грузоподъемность экскаватора в разных положениях.

Безопасная рабочая нагрузка (SWL) машины зависит от того, насколько выдвинута стрела и под каким углом.

Введение в графики нагрузки

!ВНИМАНИЕ!
Показанный график нагрузки является лишь примером. Не используйте его для определения пределов нагрузки вашей машины. Перед подъемом и размещением грузов сверяться с графиками нагрузки в кабине машины.

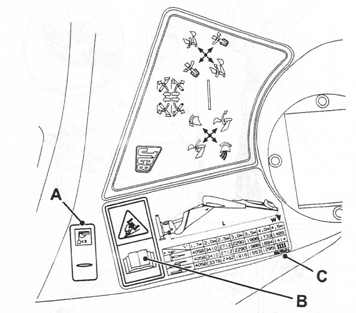

График нагрузки В устанавливается только в машинах с комплектом для перемещения предметов и находится на правой панели переключателей. На графике показано, насколько можно поднимать и выдвигать груз, не превышая безопасной рабочей нагрузки. У каждой модели машины есть свой конкретный график нагрузки.

В соответственном графике нагрузки для вашей машины указан код компонента С, и если график пропадет или будет поврежден, то необходимо установить новую табличку - обращайтесь к дилеру за консультацией, если не уверены.

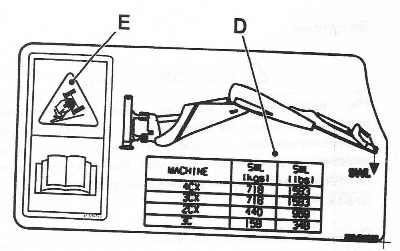

Разъяснение графика нагрузки

Подъемный крюк/скоба

Если ваша машина не оснащена утвержденной точкой подъема, например крюком / такелажной скобой или предохранительным клапаном разрыва шлангов, то ее нельзя использовать для перемещения предметов.

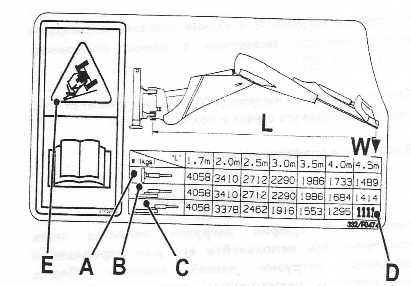

А Экскаватор прямо назад


В Центр экскаватора развернут в сторону


С Смещение экскаватора развернуто в сторону


D Безопасная рабочая нагрузка


Е Предупреждение об опасности потери устойчивости


L Расстояние от оси ковша до центра разворота (в метрах)


W Поднимаемая масса (кг)

Вашу машину можно использовать для перемещения предметов, если она оснащена утвержденной точкой подъема, например крюком / такелажной скобой или предохранительным клапаном разрыва шлангов, если она испытана, обозначена и сертифицирована в отношении безопасной рабочей нагрузки и если выполнены все другие требования (проконсультироваться у своего дистрибьютора JCB).

Переключатель сигнала перегрузки

Переключатель сигнала перегрузки А устанавливается только в машины с комплектом для перемещения предметов и расположен на правой панели переключателей.

Во время подъема переключатель сигнала отмены перегрузки должен быть выключен. В противном случае во время копания будет звучать отвлекающий сигнал.
