Опускание груза экскаватором-погрузчиком JCB







При нормальном режиме работы для того, чтобы опустить груз, двигатель должен быть включен. В нижеследующих параграфах описывается то, как безопасно и правильно опускать груз в случае отказа двигателя или разрыва шланга; мы рекомендуем поручать проведение этих процедур только компетентному инженеру по техническому обслуживанию.

После опускания груза не пользоваться машиной до тех пор, пока квалифицированный инженер не установит в исходное положение винт ручной коррекции (Клапан защиты от разрыва шлангов погрузчика) или не установит новый блок клапана и наконечника (Клапан защиты от разрыва шлангов стрелы), иначе клапан не будет работать как положено.


Предохранительный клапан разрыва шлангов погрузчика (HBPV)!ОПАСНОСТЬ!
Во время процедуры опускания не стоять под поднятым грузом. Стоять на удалении и в стороне во время безопасного опускания груза. Перед тем, как опускать груз, обеспечить, чтобы поблизости не было людей. Невыполнение этих мер предосторожности може привести к гибели или тяжелой травме.

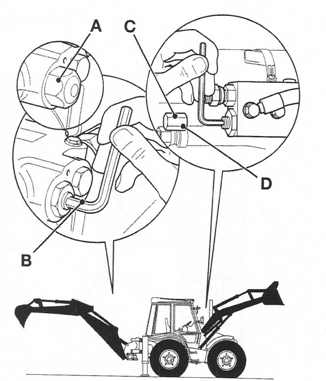

1 Снять колпачок А и проткнуть предупредительную надпись.
2 Если шланг прорвало, то установить подходящую емкость для приема масла.
3 Вставить торцовый ключ на 6 мм в гнездо головки винта В. Медленно поворачивать торцовый ключ по часовой стрелке до тех пор, пока груз не начнет двигаться.
а Разрыв шланга - С помощью винта В опустить стрелу, поворачивать винт против часовой стрелки, чтобы замедлить или остановить опускание груза.
b Неработающий двигатель - Опустить груз с помощью рычага управления в кабине машины.


Предохранительный клапан разрыва шлангов погрузчика (HBPV)

1 Снимите колпачки С с обоих контрольных клапанов HBPV на стрелах подъема погрузчика.
2 Если шланг разорван, подставьте подходящую емкость для приема масла.
3 В клапане HBPV разорванного шланга вставьте торцовый ключ 5 мм в гнездовую головку винта D. Поворачивайте торцовый ключ по часовой стрелке, чтобы винт был полностью ввинчен. Медленно повторите операцию с противоположной стороны, поскольку теперь груз опирается на этот клапан HBPV.
Примечание: В целях переустановки считайте количествополных оборотов каждого винта.
4 Рычагом управления в кабине опустите груз.
