Пусковой механизм двигателя УД2-М1
|
|

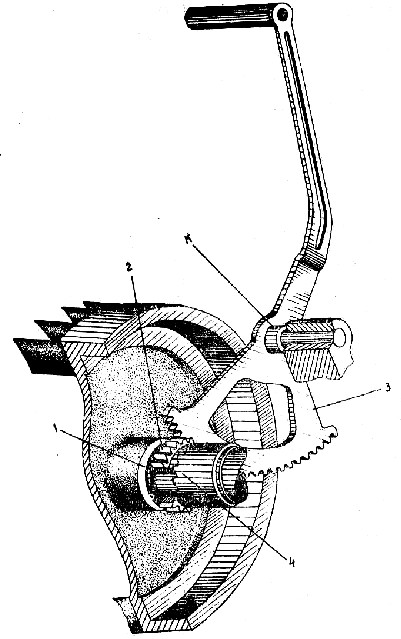

Рис. 13. Пусковой механизм:
|
1 — пружина шестерни стартера; 2 — шестерня стартера; |
3 — рычаг стартера; 4 — втулка-храповик. |
Двигатель имеет рычажное приспособление для запуска (рис. 13), состоящее из рычага стартера 3, входящего в зацепление с шестерней стартера 2. Последняя под действием пружины стартера 1 входит в зацепление с втулкой-храповиком 4, установленной на коленчатом вале на шпонке.
