НАСТОЛЬНЫЕ ЧАСЫ (УСТРОЙСТВО МЕХАНИЗМА)

Узел стрелочной передачи настольных часов

 (рис. 22) состоит из минутной

трибки 4, вексельного 2 и часового 1 колес, часовой и минутной «стрелок и служит для сообщения движения от колесной передачи на стрелки. Минутная трибка туго насажена на ось центрального колеса; на ось минутной трибки свободно надето часовое колесо, на трубчатую ось которого насажена часовая стрелка. Сверху часовой стрелки на выступающую ось центрального колеса насажена минутная стрелка.

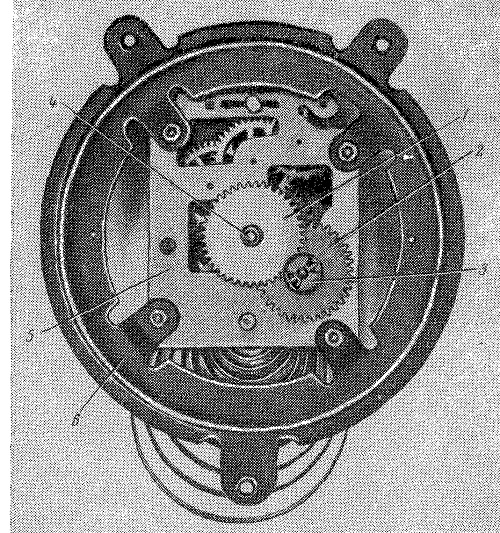

Рис. 22. Подциферблатная платина механизма (узел стрелочной передачи):

1 — часовое колесо; 2 — вексельное колесо; 3 — замковая шайба 4 — минутная трибка; 5 — подциферблатная платина; 6 — кольцо механизма
