НАСТОЛЬНЫЕ ЧАСЫ
(УСТРОЙСТВО МЕХАНИЗМА)
Узел спуска (узел хода) настольных часов
(рис. 21) состоит из анкерной вилки 1, скобы (якоря) 2 со штифтами, оси
вилки 3 и анкерного колеса 4 с трибкой, сцепляющейся с зубьями
секундного колеса. Анкерная вилка с одного конца имеет четыре рожка,
обеспечивающие ее взаимодействие с импульсным штифтом на балансе и
предохраняющие вилку от несвоевременных перемещений. На другом конце
вилка имеет противовес. Скоба (якорь) запрессована на оси вилки. На ней
имеются два штифта для взаимодействия с анкерным колесом.

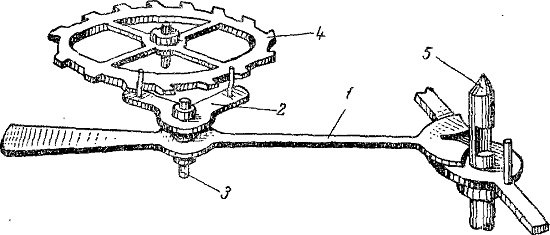

Рис. 21. Узел спуска (узел хода):
1 — анкерная вилка; 2 — скоба (якорь); 3 — ось анкерной вилки; 4-
анкерное колесо; 5—ось баланса
