НАСТОЛЬНЫЕ ЧАСЫ (УСТРОЙСТВО МЕХАНИЗМА)

Двигатель настольных часов

Двигателем является упруго закрученная стальная пружина. Заводная пружина (рис. 23) служит для приведения в движение колесной передачи и поддержания колебаний баланса. Двигатель состоит из пружины 1, заводного колеса 2, вала 3, храпового колеса 4, собачки 5 и пружинки 6. Наружный конец пружины в виде петли закреплен на колонке механизма, а внутренний — на крючке заводного вала.

Собранный механизм закреплен четырьмя колонками на кольце, которое, в свою очередь, тремя шурупами крепится к корпусу часов.

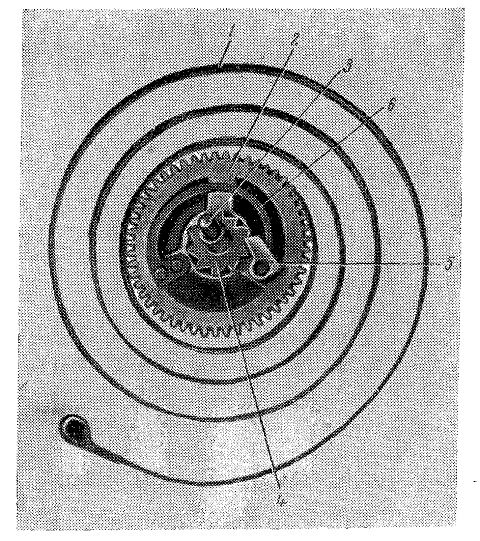

Рис. 23. Пружина с заводным колесом:
1 — заводная пружина; 2 — заводное колесо; 3 — вал заводного колоса; 4 — храповое колесо; 5 — собачка: 6 — пружина собачки
