Разборка часов с механизмом 1356

Разборка часов с механизмом 1356

1. Надеть антистатический браслет

2. Открыть и снять крышку (дно) 1 (рис. 20)

3. Снять прокладку корпуса кольцевую 2

4. Снять крышку внутреннюю 3

5. Отвернуть и снять винт крепления токосъемника бокового 4

6. Снять токосъемник боковой 5

7. Вынуть источник питания 6

8. Отвернуть и снять винты блока кварцевого генератора 7 (рис. 21)

9. Отвернуть и снять винт экрана магнитного 8

10. Снять экран 9

11. Снять блок кварцевого генератора 10

12. Снять токосъемник нижний 11

13. Снять прокладку источника питания 12

14. Вынуть ключ, сместив пластину (рис. 22)

15. Вынуть механизм из корпуса

16. Снять стрелку секундную 13 (рис. 23)

17. Снять стрелку минутную 14

18. Снять стрелку часовую 15

19. Отвернуть на 1,5-2 оборота винты циферблата 16

20. Снять циферблат 17

21. Снять колесо часовое 19с фольгой 18 (рис. 24)

22. Снять колесо центральное 20

23. Отвернуть и снять винты моста колесной передачи 21 (рис. 25)

24. Снять мост колесной передачи 22

25. Снять колесо промежуточное 23

26. Снять колесо передаточное 24

27. Снять колесо секундное 25

28. Снять накладку 26 (рис. 26)

29. Снять рычаг обнуления 27

30. Снять рычаг переключения 28

31. Вынуть пластину 29 (рис. 27)

32. Отвернуть и снять винт шагового двигателя 30 (рис. 28)

33. Снять шаговый двигатель 31

34. Отвернуть и снять винт моста колеса переводного 32 (рис. 29)

35. Снять мост колеса переводного 33

36. Снять колесо минутное 34

37. Передать детали и сборочные единицы в промывку

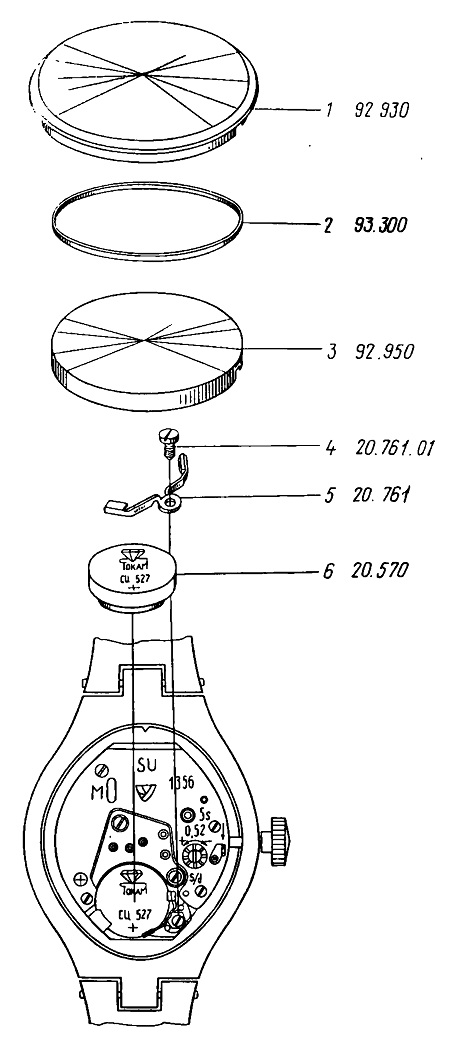

Рис. 20
1 - крышка (дно); 2 - прокладка корпуса кольцевая; 3 - крышка внутренняя Примечание: источник питания брать пластмассовым пинцетом или пинцетом с изолированными концами.

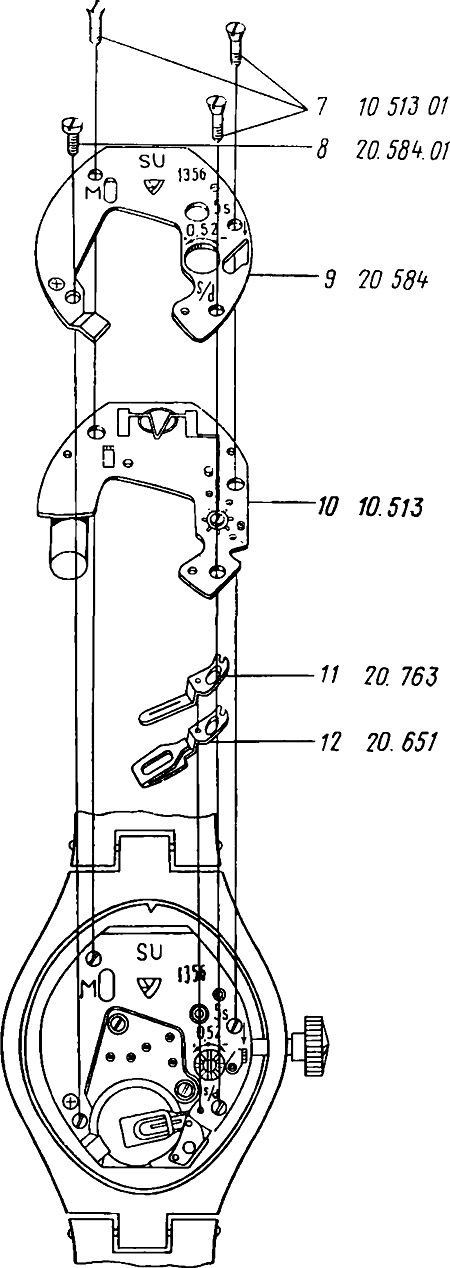

Рис. 21
Примечание: при демонтаже блока кварцевого генератора избегать повреждения токоведущих частей и электронных элементов.

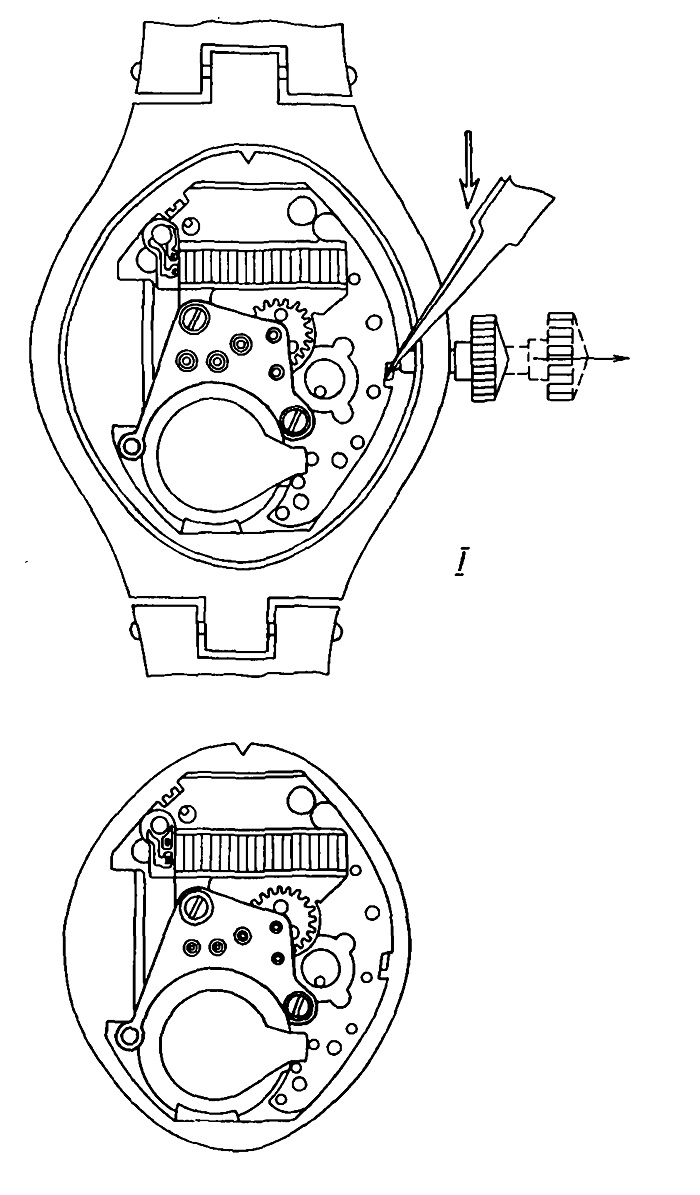

Рис. 22. Извлечение механизма из корпуса:
I - для извлечения механизма из корпуса необходимо вынуть из механизма вал переводной, отодвинув пластину концом пинцета или отвертки

ВНИМАНИЕ! При работе с блоком кварцевого генератора и шаговым двигателем следует пользоваться только латунным пинцетом.

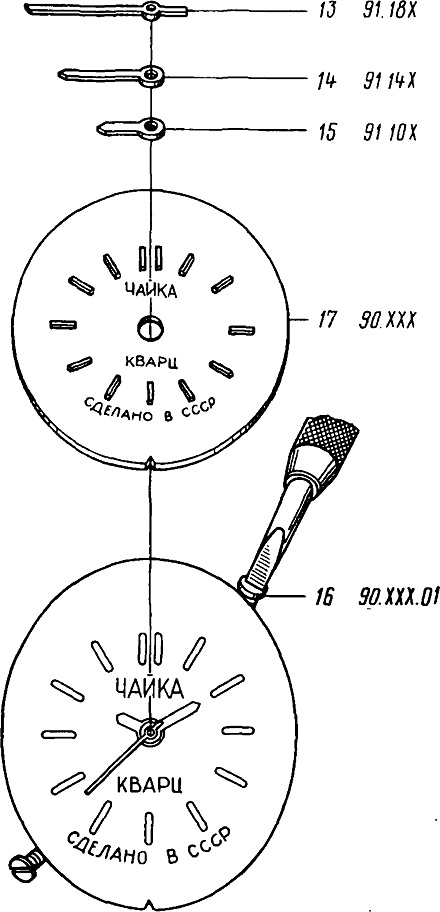

Рис. 23
13-стрелкасекундная; 14-стрелка минутная; 15-стрелкачасовая; 16-винт циферблата; 17 - циферблат
Примечание: винт циферблата отвернуть на 1,5-2 оборота, после снятия циферблата довернуть винты до упора.

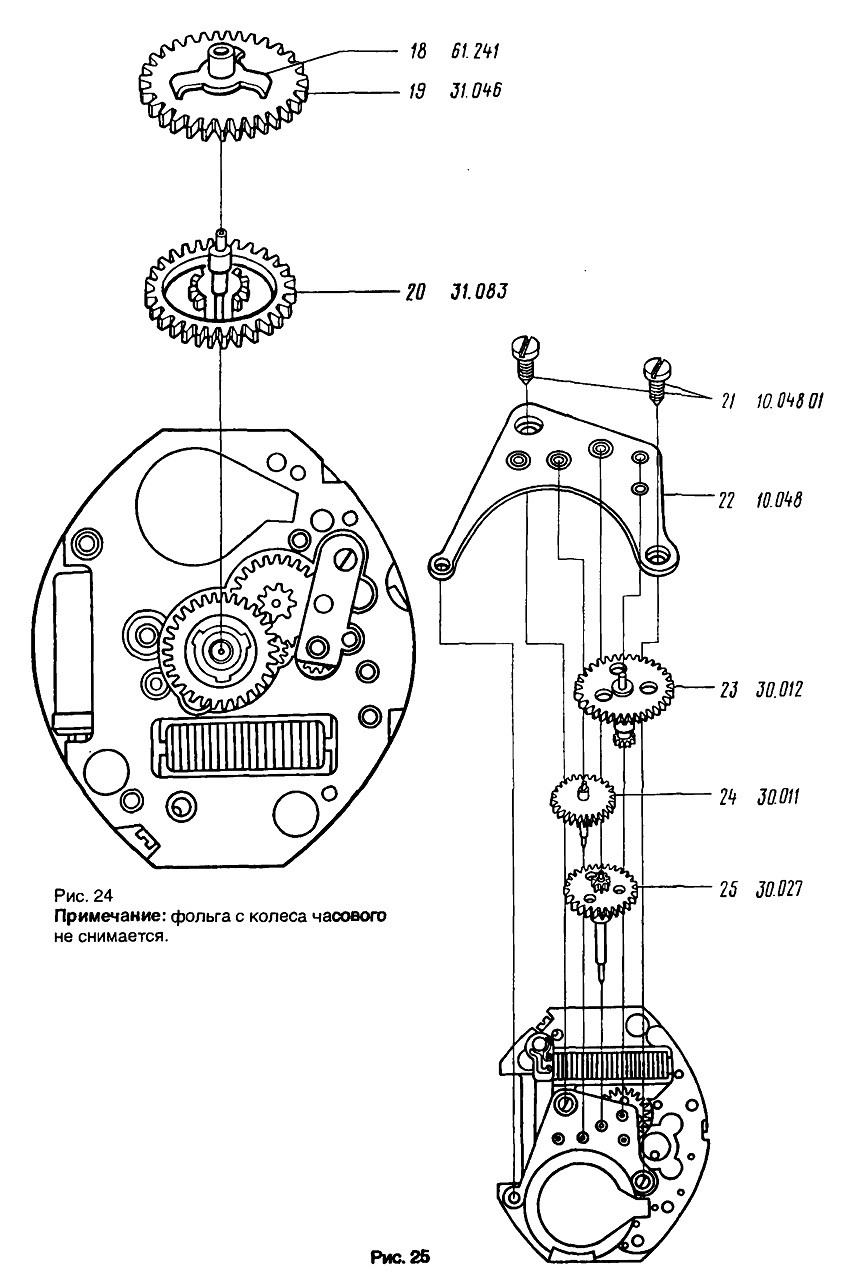

Рис. 24
Примечание: фольга с колеса часового не снимается.

Рис. 25

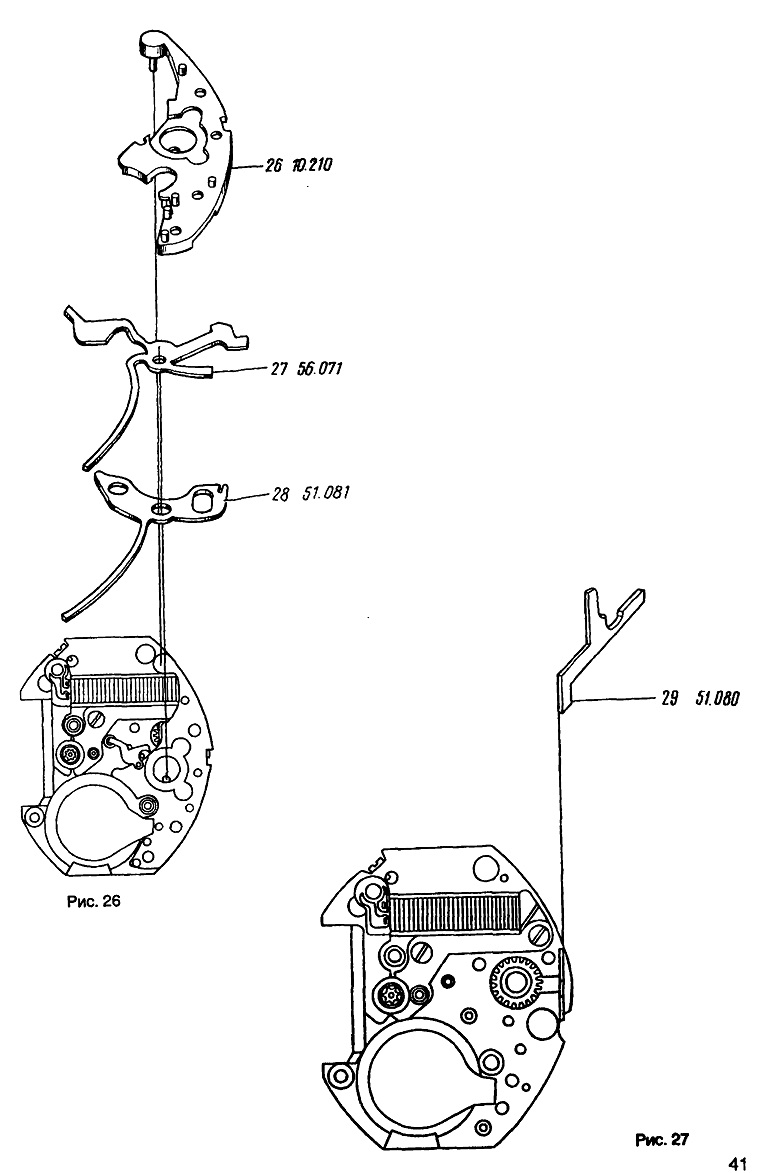

Рис. 26

Рис. 27

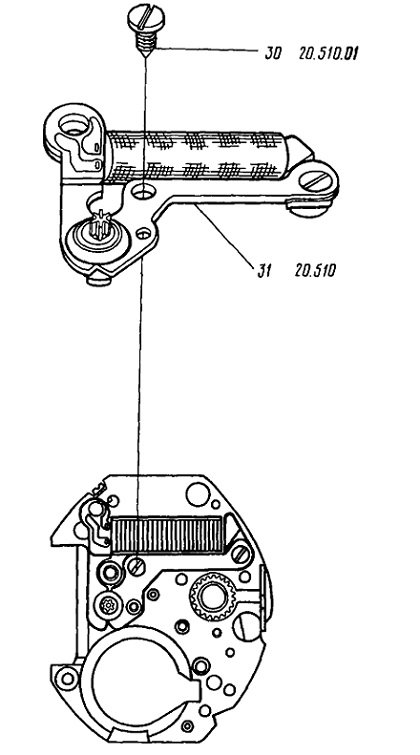

Рис. 28

Примечание: шаговый двигатель брать латунным пинцетом только за статор, избегая повреждения катушки.
После демонтажа внешнего оформления, источника питания, блока кварцевого генератора и шагового двигателя рекомендуется детали и сборочные единицы механизма часов размагнитить на любом приборе для размагничивания.

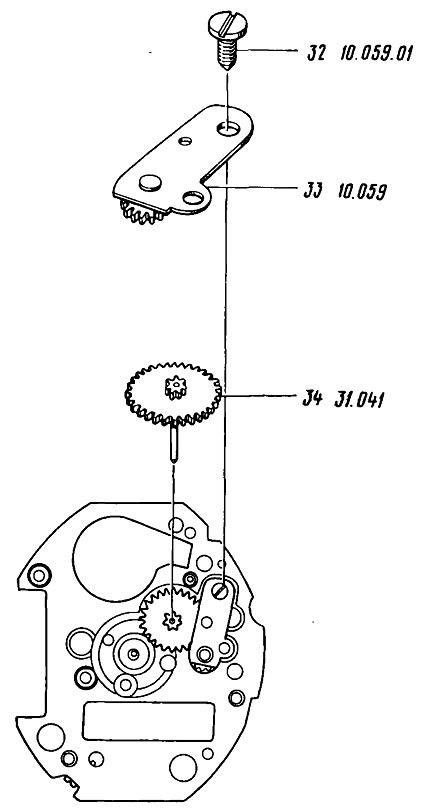

Рис. 29
