Разборка кварцевых наручных часов с механизмом 1656

1. Надеть антистатический браслет

2. Открыть и снять, крышку (дно) 1 (рис. 46)

3. Снять прокладку корпуса кольцевую 2

1 Вынуть источник питания 3 (рис. 47)

5. Снять кольцо крепления механизма 4

6. Вынуть вал переводной (рис. 48)

7. Вынуть механизм из корпуса

8. Отвернуть и снять винты 5 блока кварцевого генератора (рис. 49)

9. Снять блок кварцевого генератора 6

10. Снять упор 7

11. Снять стрелку секундную 8 (рис. 50)

12. Снять стрелку минутную 9

13. Снять стрелку часовую 10

14. Отвернуть на 1,5-2 оборота винты крепления 11 циферблата

15. Снять циферблат 12

16. Снять фольгу 13 (рис. 51)

17. Снять колесо часовое 14

18. Снять триб стрелки минутной 15

19. Снять колесо минутное 16

20. Отвернуть и снять винты 17 моста колесной передачи (рис. 52)

21. Снять мост колесной передачи 18

22. Снять колесо промежуточное 19

23. Снять колесо передаточное 20

24. Снять колесо секундное 21

25. Снять изолятор токосъемника 22 (рис. 53)

26. Снять токосъемник нижний 23

27. Снять прокладку источника питания 24

28. Отвернуть и снять винт 25 шагового двигателя (рис. 54)

29. Снять шаговый двигатель 26

30. Отвернуть и снять винт 27 токосъемника бокового

31. Снять токосъемник боковой 28

32. Снять рычаг обнуления 29

33. Отвернуть и снять винты моста колеса переводного 30 (рис. 55)

34. Снять мост колеса переводного 31

35. Снять колесо переводное 32

36. Передать детали и сборочные единицы на промывку.

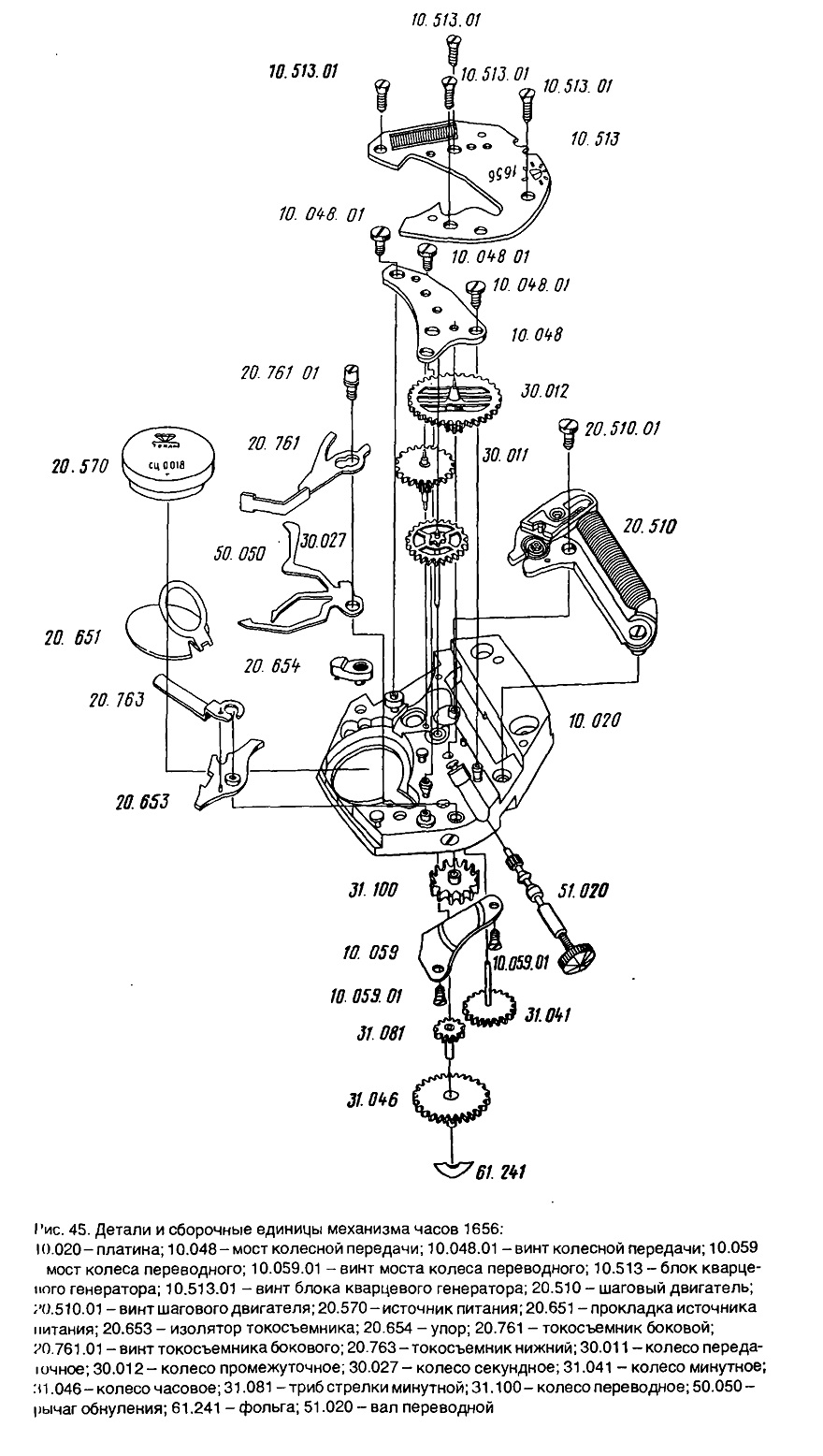

Рис. 45. Детали и сборочные единицы механизма часов 1656

ВНИМАНИЕ!

При работе с блоком кварцевого генератора и шаговым двигателем следует пользоваться только латунным пинцетом.

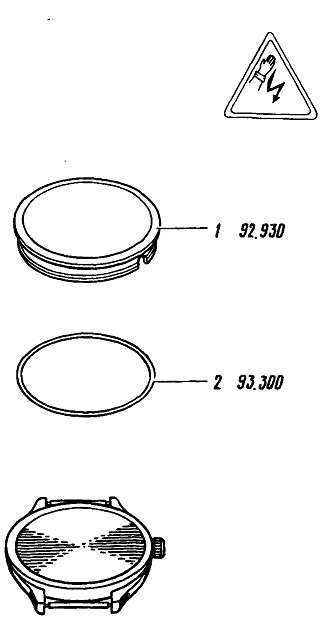

Рис. 46
1 - крышка (дно); 2 - прокладка корпуса кольцевая

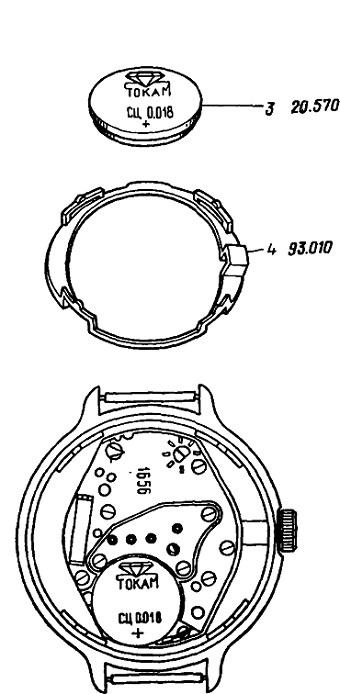

Рис. 47.3,4- кольцо крепления механизма Примечание: источник питания брать пластмассовым пинцетом или пинцетом с изолированными концами.

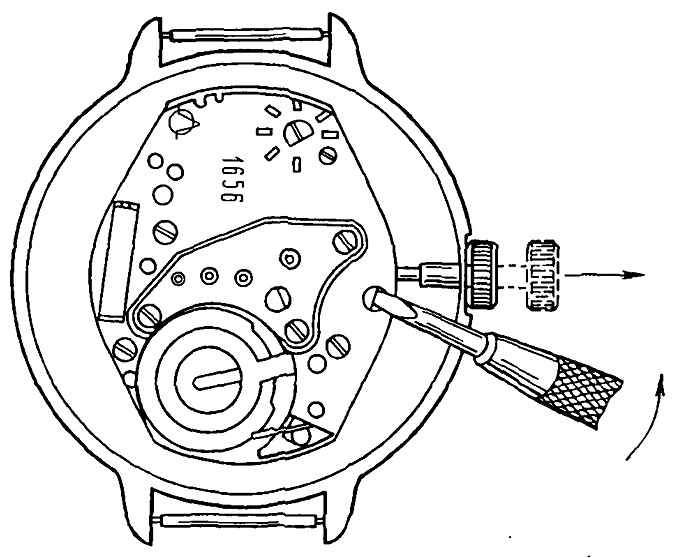

Рис. 48. Извлечение механизма из корпуса Для извлечения механизма из корпуса необходимо вынуть вал переводной, для чего ослабить винт крепления рычага переводного на 1,5-2 оборота.

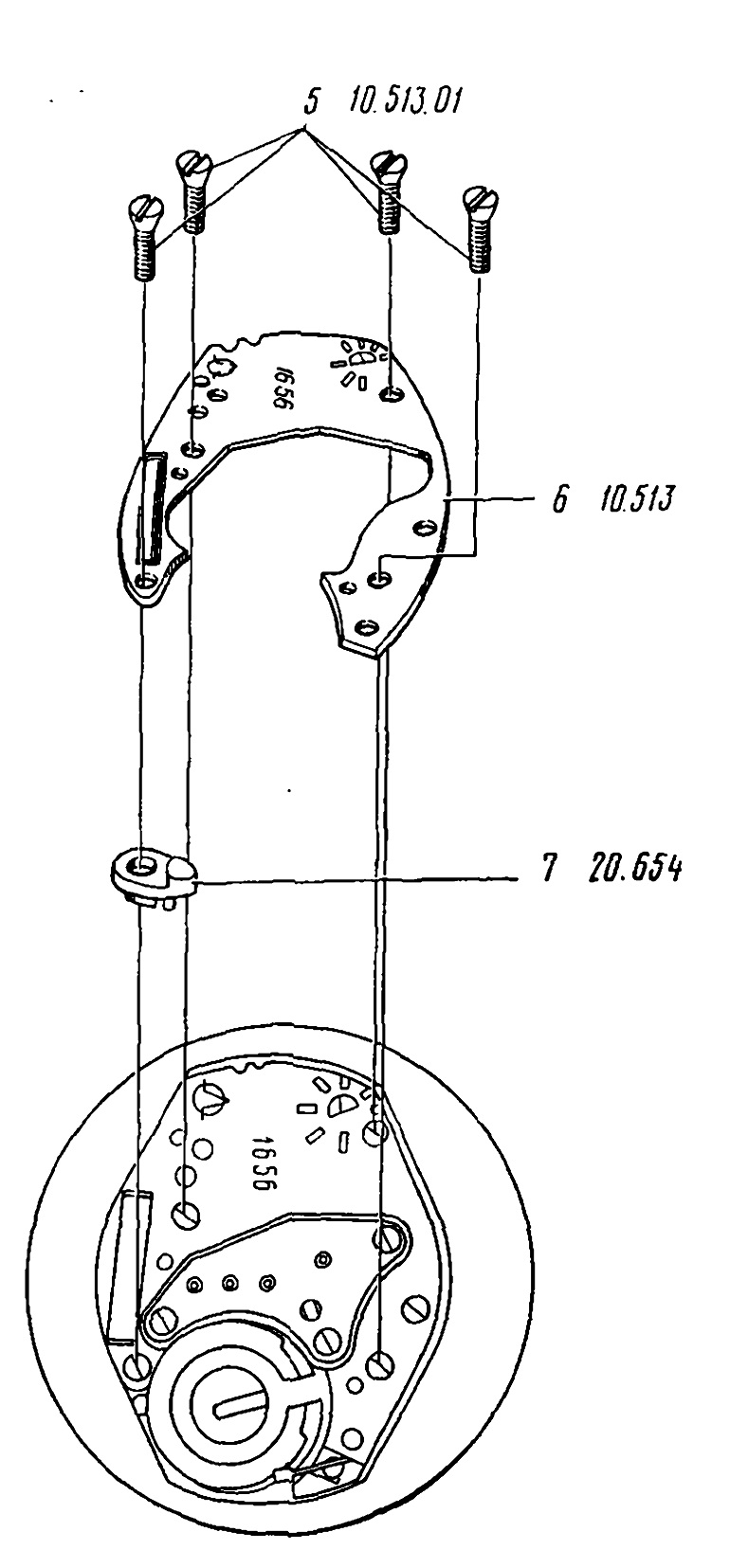

Рис. 49
Примечание: при демонтаже блока кварцевого генератора избегать повреждения токоведущих частей и радиоэлементов.

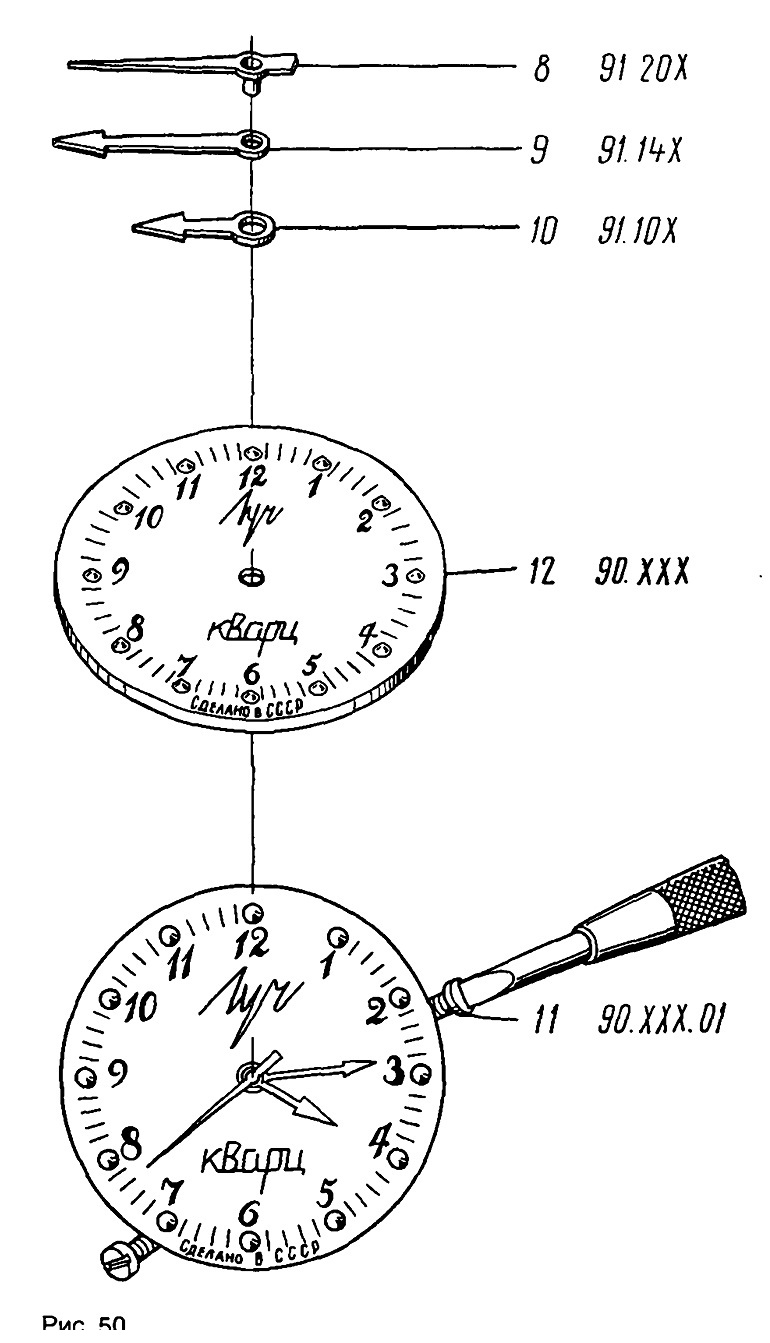

Рис. 50
8 - стрелка секундная; 9 - стрелка минутная; 10 - стрелка часовая; 11 - винты циферблата; 12- циферблат Примечание: винты крепления циферблата отвернуть на 1,5-2 оборота и после снятия циферблата довернуть винты до упора.

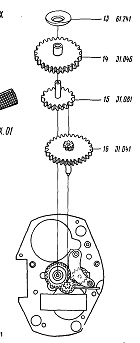

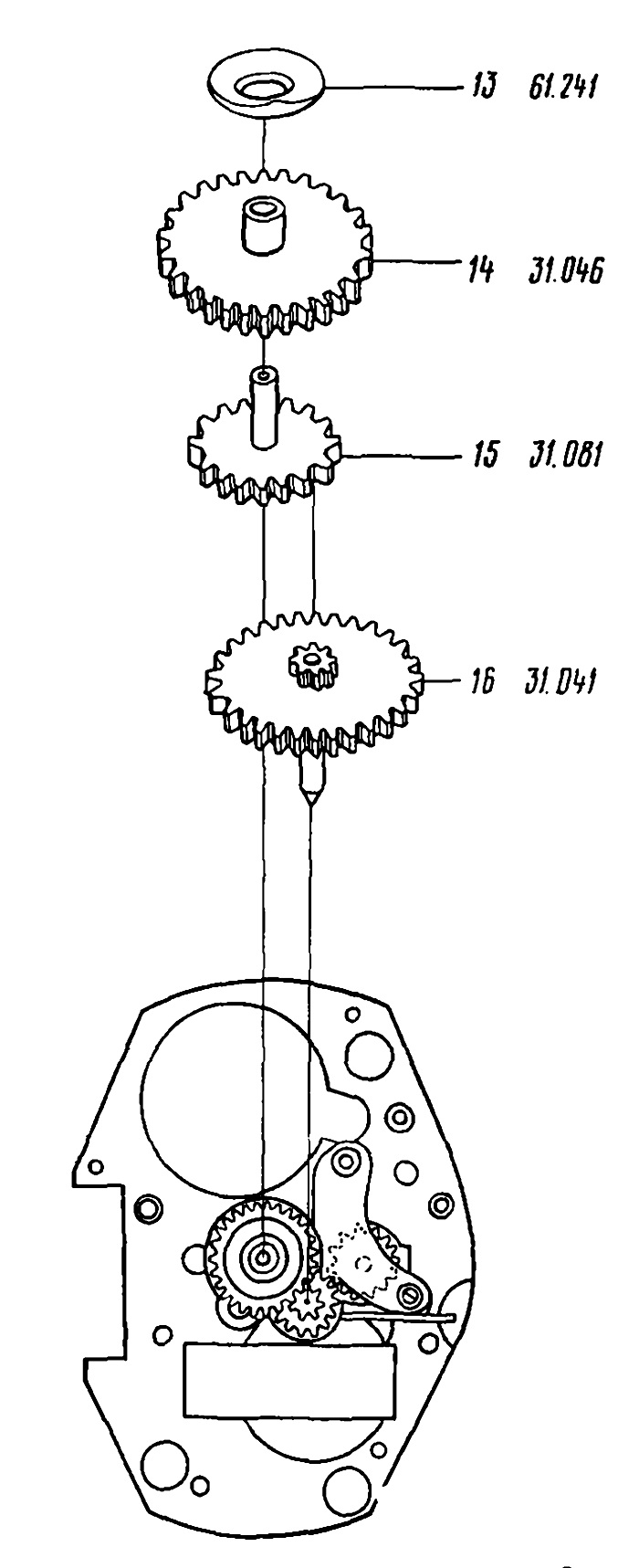

Рис. 51

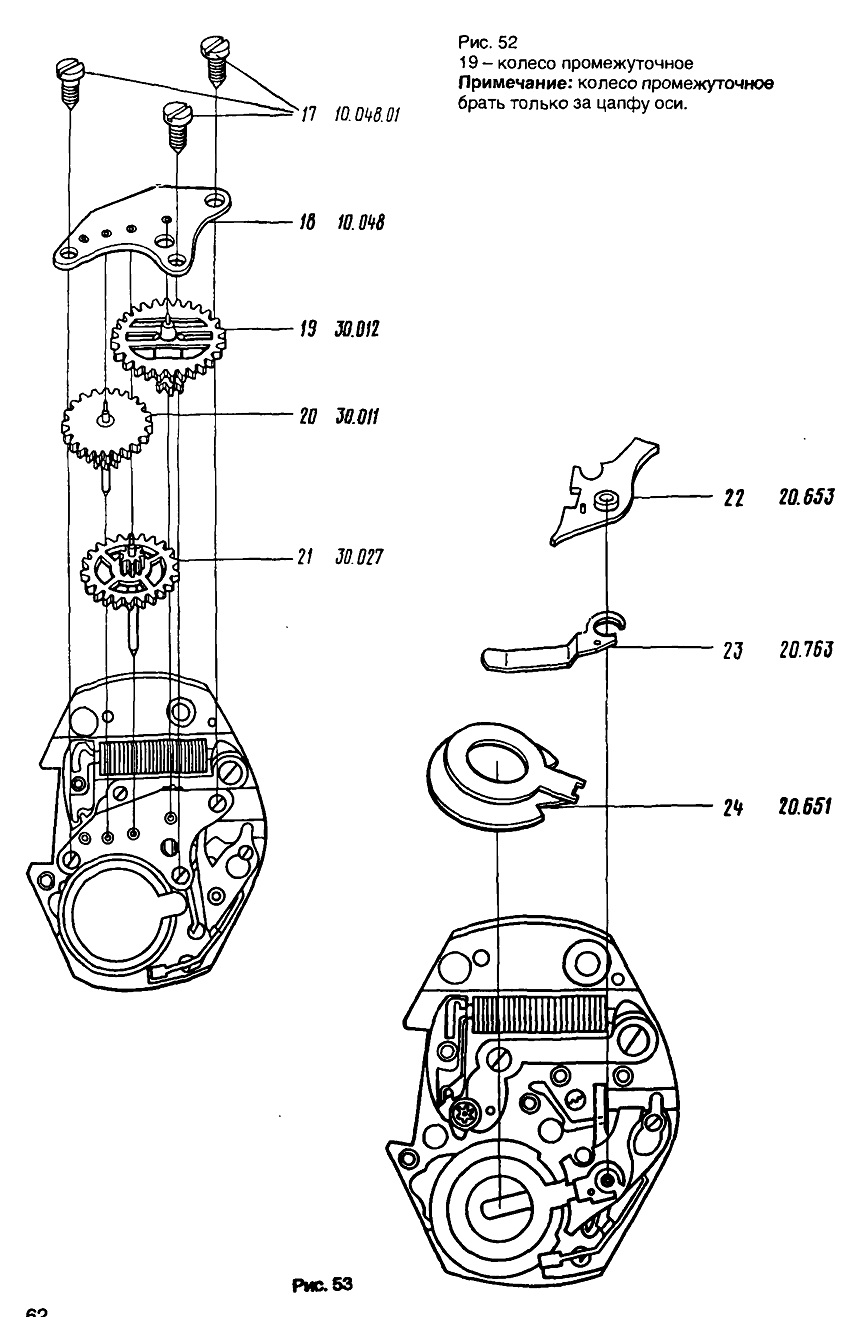

Рис. 52- 53

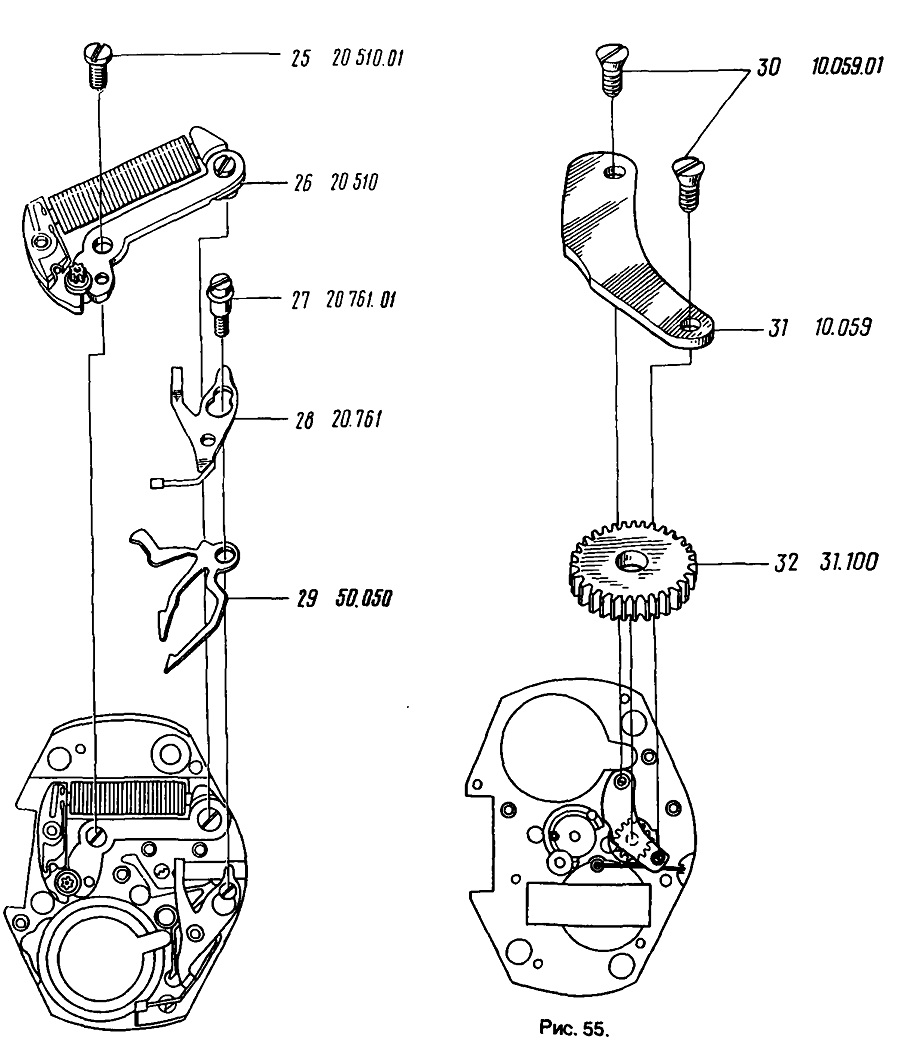

Рис. 54-55

Примечание: шаговый двигатель брать только за статор, не допускается касание витков катушки




После демонтажа внешнего оформления, источника питания, блока кварцевого генератора и шагового двигателя рекомендуется детали и сборочные единицы механизма часов размагнитить на любом приборе для размагничивания.
