Сборка кварцевых наручных часов с механизмом 1356

Места смазки, марки масел и номера маслодозировок даны в таблице 6 и на рис. 30-35. Допустимые величины зазоров в механизме приведены в таблице 7.

Перед установкой деталей и сборочных единиц часов необходимо проверить их внешний вид. Бракованные детали и сборочные единицы заменить на годные.

Установить платину в подставку циферблатной стороной вверх.

Установить: шаговый двигатель;

винт ШД и привернуть.

Смазать: паз платины под пластину (рис. 35, поз. 18);

посадочные поверхности рычага переключения,

соприкасающиеся с колонкой (рис. 34, поз. 15); посадочную поверхность рычага обнуления, соприкасающуюся со штифтом (рис. 33, поз. 13); поверхность контакта рычагов обнуления и переключения с опорным штифтом (рис. 34, поз. 16); место контакта вала переводного с платиной (рис. 35, поз. 17).

Установить: пластину;

рычаг переключения; рычаг обнуления; накладку; вал переводной.

Проверить положение обнуляющей консоли рычага обнуления в рабочем положении и положении „перевод стрелок" (рис. 39).

Установить: вал переводной в рабочее положение (переключение вала переводного запрещено до установки БКГ).

Смазать: посадочную поверхность триба секундного, соприка-

сающуюся с центральной втулкой (рис. 30, поз. 16); торец втулки центральной (рис. 30, поз. 4); отверстие в платине под цапфу колеса промежуточного (рис. 30, поз. 8).

Установить: колесо секундное;

колесо передаточное;

колесо промежуточное;

мост колесной передачи;

винт моста колесной передачи (2 шт.) и

привернуть.

Смазать: камневые и бескамневые опоры колесной системы

(рис. 30, 31, поз. 1, 2, 3, 5, 9).

Проверить: осевые зазоры колес;

исправность шагового двигателя.

Установить: прокладку на штифт накладки;

токосъемник нижний на прокладку; блок кварцевого генератора; экран;

винты экрана (4 шт.) и привернуть.

Проверить: ток, потребляемый часами.

Установить: механизм в подставку циферблатной стороной вверх.

Смазать: отверстие в платине под цапфу колеса минутного

(рис. 32, поз. 10).

Установить: колесо минутное.

Смазать: посадочную поверхность колеса переводного (рис. 32,

поз. 12).

Установить: мост колеса переводного;

винт моста колеса переводного и привернуть.

Смазать: фрикцион колеса центрального (рис. 30,31, поз. 7).

Установить: колесо центральное.

Проконтролировать перевод стрелок.

Установить: колесо часовое с фольгой;

циферблат.

Привернуть винты циферблата.

Установить: стрелку часовую, минутную, секундную.

Прозвести контроль согласованности и параллельности стрелок. Измерить ток, потребляемый часами в режиме работы и в режиме обнуления.

Установить: платину в подставку циферблатной стороной вниз. Проверить пригодность источника питания.

Установить: источник питания (знаком „+“ вверх); токосъемник боковой; винт токосъемника бокового и привернуть.

Проверить работоспособность БКГ.

Проверить суточный ход часов и отрегулировать его.

Вынуть вал переводной из механизма.

Установить: механизм в корпус часов;

вал переводной, отодвинув пинцетом пластину; крышку (дно) с прокладкой корпуса кольцевой.

Передать часы на контроль.

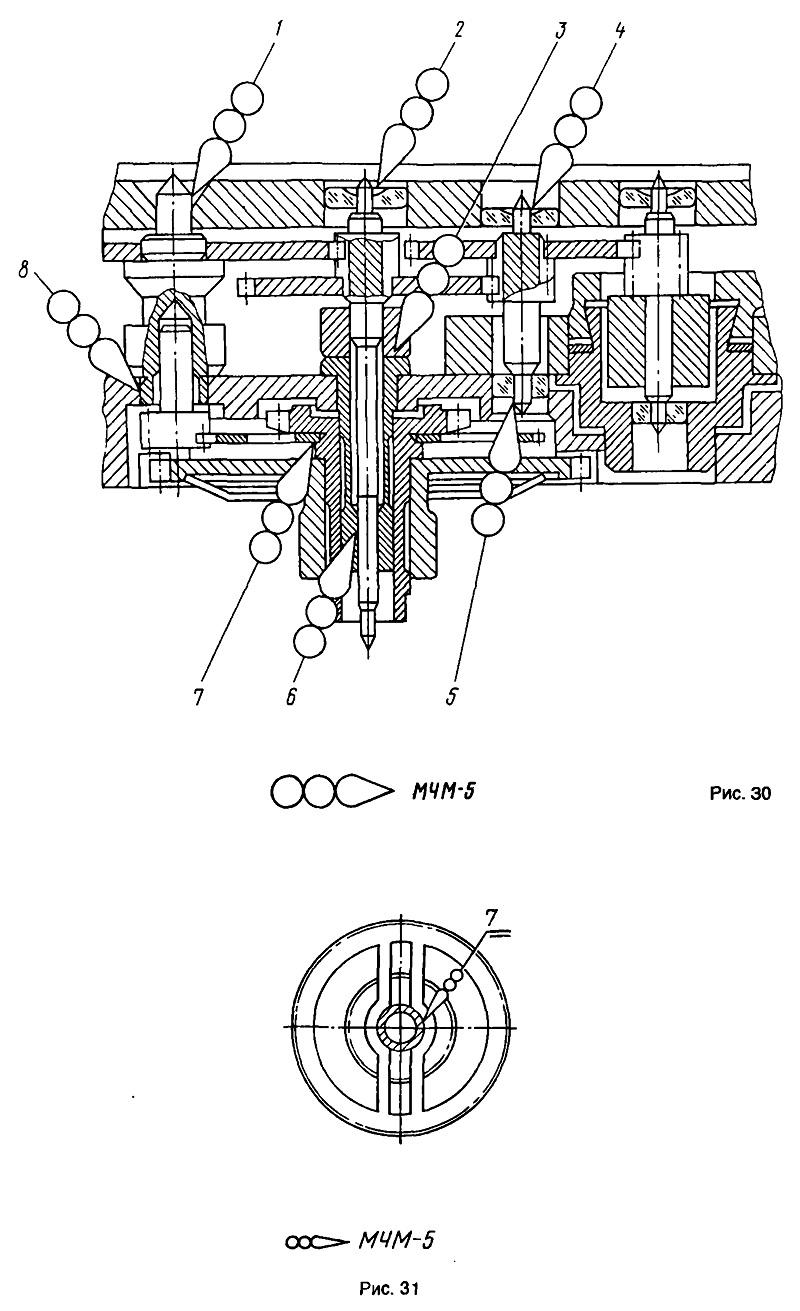

Рис. 30-31

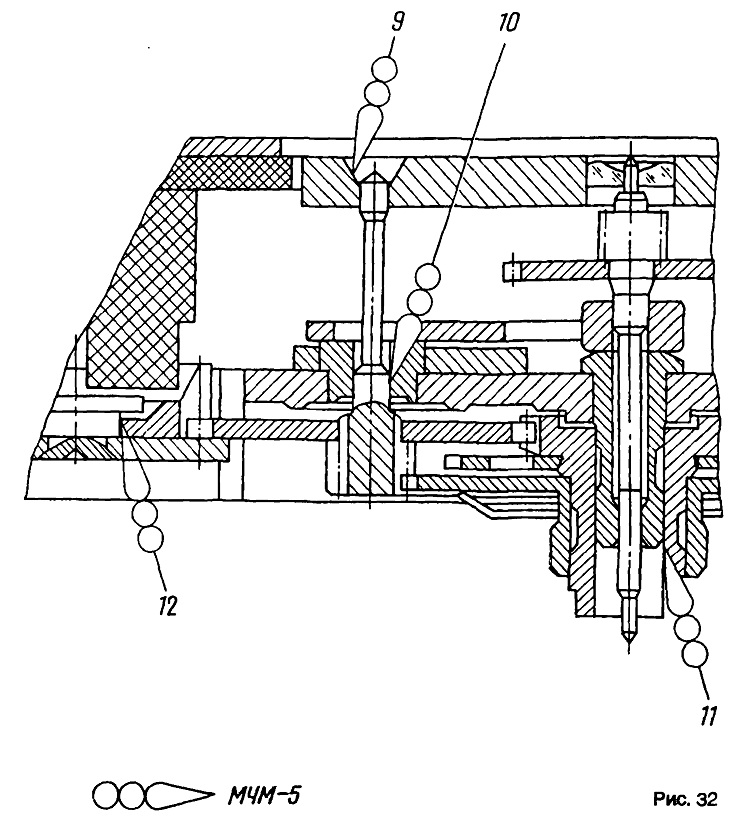

Рис. 32

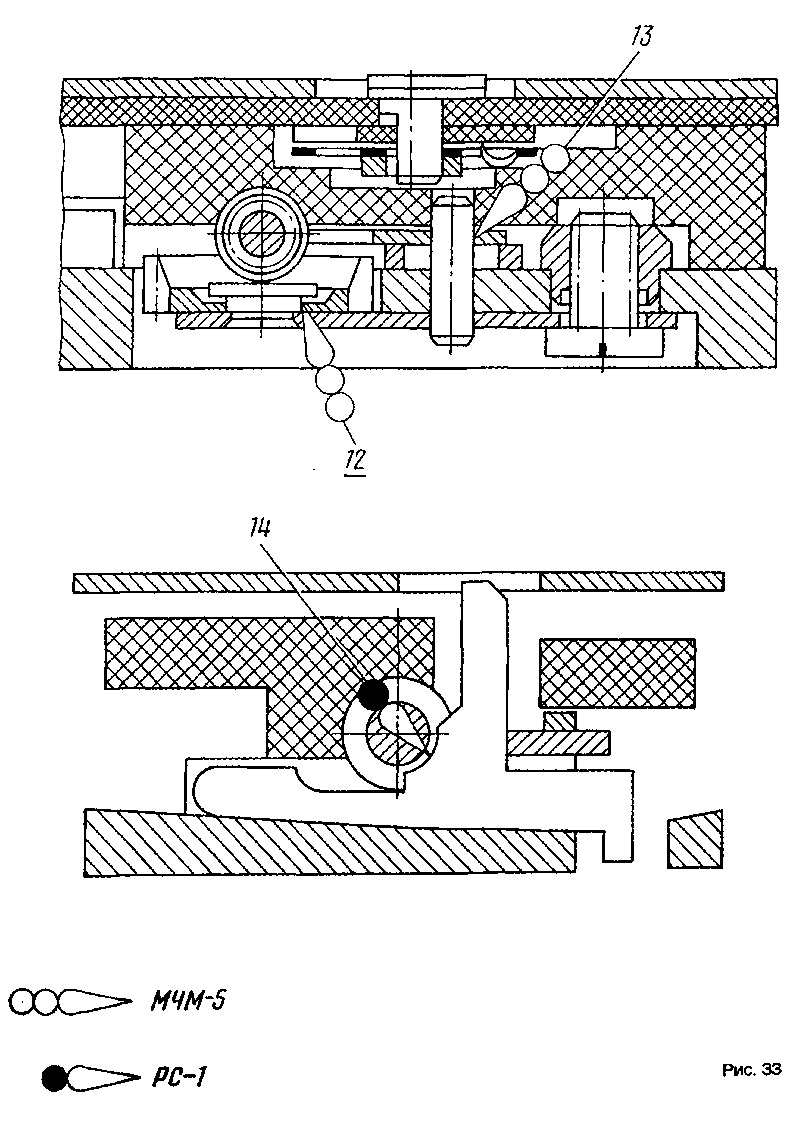

Рис. 33

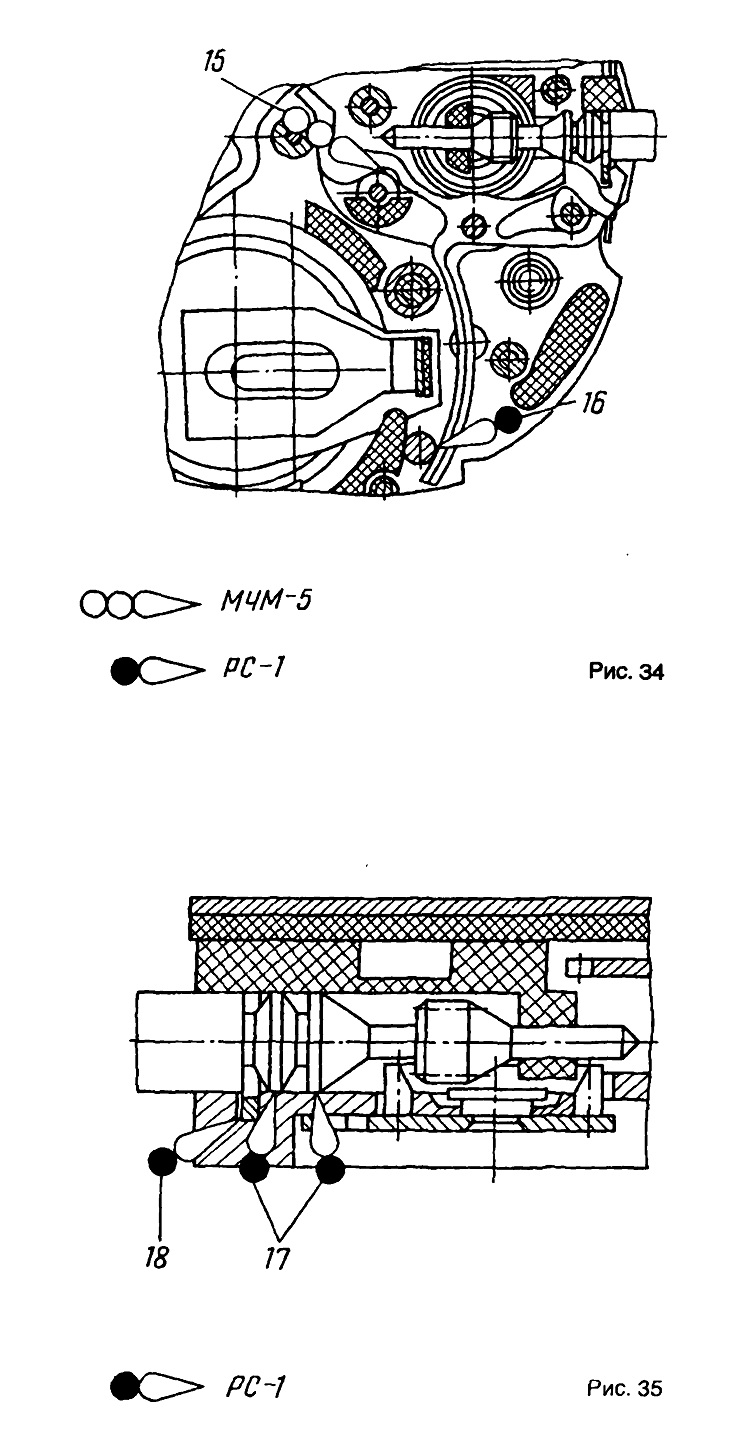

Рис. 34-35
