Проверка работоспособности блока кварцевого генератора


Работоспособность блока кварцевого генератора (БКГ) проверяется наличием импульсов управления шаговым двигателем на выходе блока кварцевого генератора с помощью прибора Ц-4324, настроенного на измерение напряжения источника питания.

Установить один щуп прибора на платину часов, а второй, идущий от гнезда „х“ прибора, поочередно к выходам БКГ (в местах подключения шагового двигателя).

При этом стрелка прибора должна отклоняться до значения 1,5 В и совершать колебания в пределах 0,5-2 мм с интервалом в две секунды. В случае отсутствия указанных колебаний стрелки прибора БКГ подлежит замене на годный.

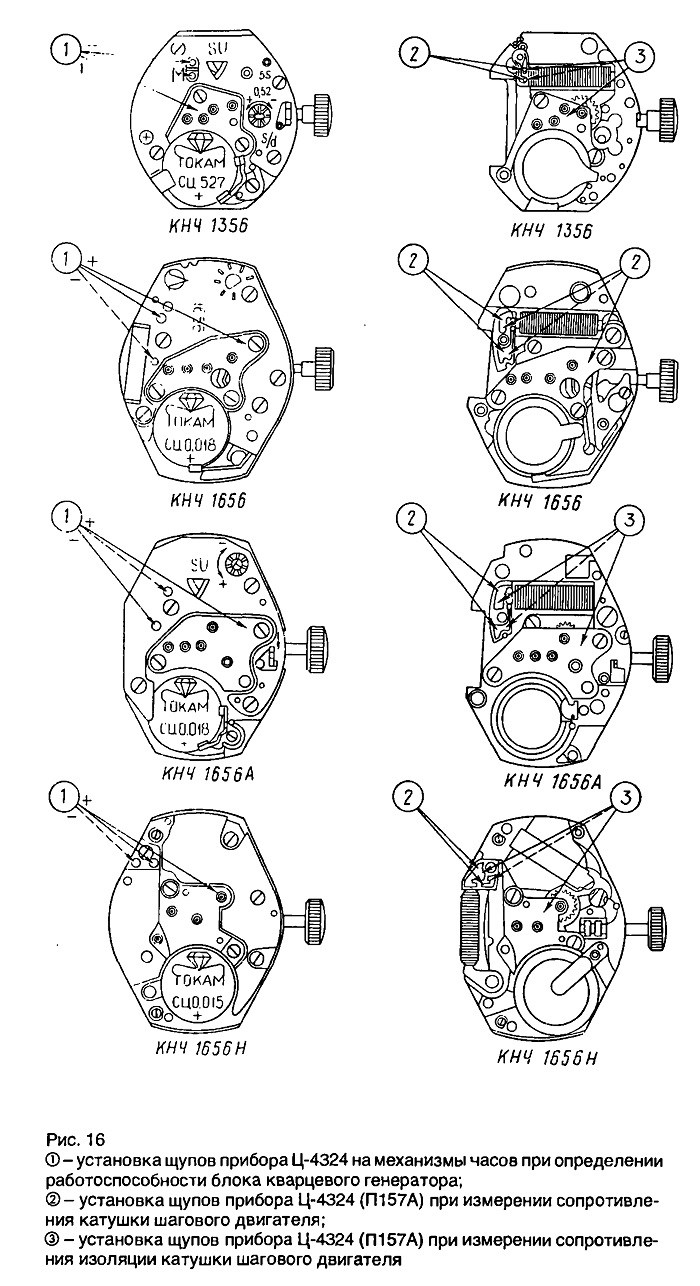

Установка щупов прибора Ц-4324 для проверки работоспособности блока кварцевого генератора на механизмы часов 1356,1656,1656А, 1656Н показана на рис. 16.

Рис. 16
