Измеритель параметров кварцевых электронных часов П157А




Прибор П157А предназначен для измерения следующих параметров электронно-механических кварцевых наручных часов:

- суточного хода часов (в дальнейшем - хода часов);

- среднего значения тока потребления (в дальнейшем - силы тока);

- активного сопротивления обмотки ШД (в дальнейшем - сопротивления);

- напряжения питания часов.

Прибор предназначен для применения в условиях часового производства, в ремонтных мастерских и на предприятиях системы торговли.

Прибор обеспечивает измерение суточного хода часов в следующих диапазонах:

от минус 9,99 до плюс 9,99 с/сут; от минус 99,99 до минус 10,00 с/сут; от плюс 10,0 до плюс 99,9 с/сут.

Прибор обеспечивает измерение хода часов при питании от его внутреннего источника импульсами тока с амплитудой в пределах от 200 мкА до 10 мА.

Технические возможности прибора при измерении силы тока часов соответствуют диапазонам: от 0,01 до 10,00 мкА; от 0,1 до 100,0 мкА; от 1 до 1000 мкА; от 0,01 до 10,00 мА.

Диапазон измерений напряжения постоянного тока в пределах от 0,01 до 10,00 В при входном сопротивлении прибора 1 МОм.

Диапазон измерений сопротивления в пределах от 0,01 до 10,00 кОм и от 1 до 1000 кОм при токе 100 мкА и 1 мкА соответственно.

Длительность цикла измерения хода часов равна 2 с и 10 с, напряжения и сопротивления - 0,4 с, силы тока - 4 с.

Основная относительная погрешность источника питания при напряжении 1,55 В в пределах ±1,5% при токе нагрузки от 0 до 10 мА.

Основная относительная погрешность источника питания при напряжении от 1 до 4 В в пределах ±2,5% от номинального значения выходного напряжения, устанавливаемого по вольтметру класса не хуже 0,5 при токе нагрузки от 0 до 10 мА.

Расположение органов управления прибора П157А показано на рис. 15. Подробное описание, подготовка прибора к работе и порядок работы с ним при выполнении изменений даны в техническом описании и инструкции по эксплуатации.

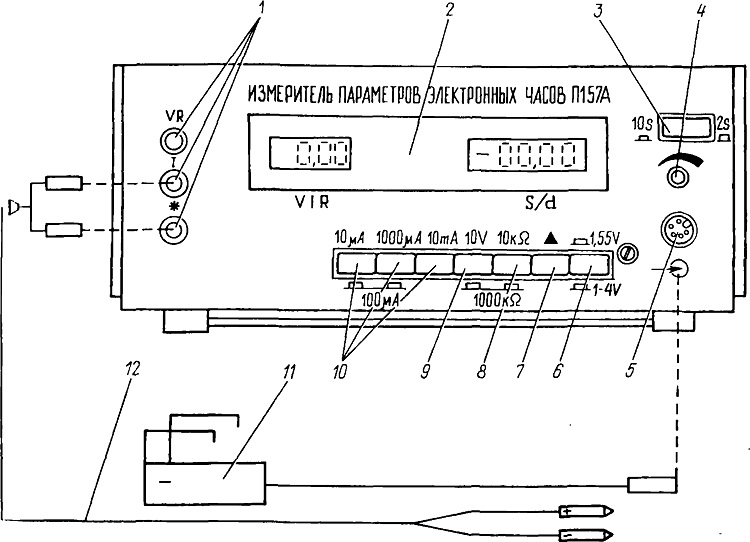

Рис. 15. Расположение органов управления прибора П157А:
1 - входные гнезда „VR", I и 2 - цифровое табло; 3 - переключатель интервала времени измерения хода часов; 4 - ручка регулировки усиления сигнала; 5 - разъем для подключения индукционного датчика; 6 - переключатель напряжения встроенного источника питания; 7 - кнопка контроля встроенного источника питания; 8 - кнопка диапазона измерения сопротивления; 9 - кнопка диапазона измерения напряжения; 10 - кнопка диапазона измерения тока; 11 - индукционный датчик; 12 - шнур соединительный
