На платине винтами крепится мост колесной передачи с камнями, которые служат опорами ротора ШД, колеса передаточного с трибом, колеса секундного с трибом, колеса промежуточного с трибом, образующих кинематически связанную колесную передачу механизма.

С циферблатной стороны платины на втулку центральную установлено колесо центральное, а на колонке с этой же стороны - колесо минутное. Оба колеса установлены свободно.

На втулке триба минутного, входящего в состав колеса центрального, установлено колесо часовое с фольгой. Колесо центральное, колесо минутное и колесо часовое кинематически связаны между собой и образуют механизм перевода стрелок. Связь основной колесной передачи с механизмом перевода стрелок осуществляется посредством зацепления триба промежуточного с колесом центральным.

В боковом отверстии платины установлен вал переводной, удерживаемый от осевого перемещения носиком рычага переводного.

На квадрат вала переводного одета муфта кулачковая, в паз которой входит носик рычага муфты.

Перемещение муфты кулачковой по квадрату вала переводного происходит при осевом перемещении вала с помощью рычажной системы механизма, фиксация которой, вместе с муфтой кулачковой в двух положениях, осуществляется за счет фиксатора, укрепленного на платине винтами.

С мостовой стороны платины установлен рычаг тормозной, который отогнутыми выступами входит в паз муфты кулачковой, за счет чего имеет возможность перемещения вдоль оси вала переводного.

Направляющей для прямолинейного движения рычага тормозного служит накладка, закрепленная на платине винтами.

Рычаг тормозной выполняет функции стопорения колесной передачи (рис. 13) и замыкания на корпус штифта обнуления БКГ.

Из механизма вал переводной извлекается нажатием на ось рычага переводного концом пинцета или отвертки (рис. 14).

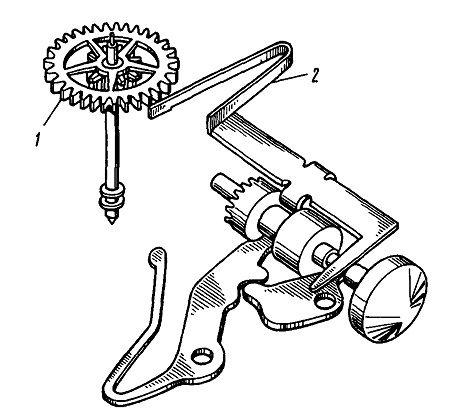

Рис. 13. Стопорение колесной передачи в КНЧ с механизмом 1656Н:
1 - колесо секундное; 2 - рычаг тормозной

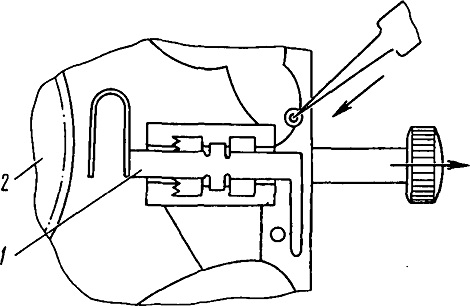

Рис. 14. Извлечение вала переводного из механизма КНЧ 1656Н: 1 - тормозной рычаг; 2 - колесо секундное
