Самосвал ЗИЛ-ММЗ-4502. Насос

Насос (рис. 11) состоит из корпуса 2, качающего узла, крышки I и уплотнений.
Для передачи вращения ведущей шестерни 3, насоса на валу этой шестерни имеются шлицы, которые при установке насоса на коробку отбора мощности входят во внутренние шлицы шестерни 12 (см. рис. 10).

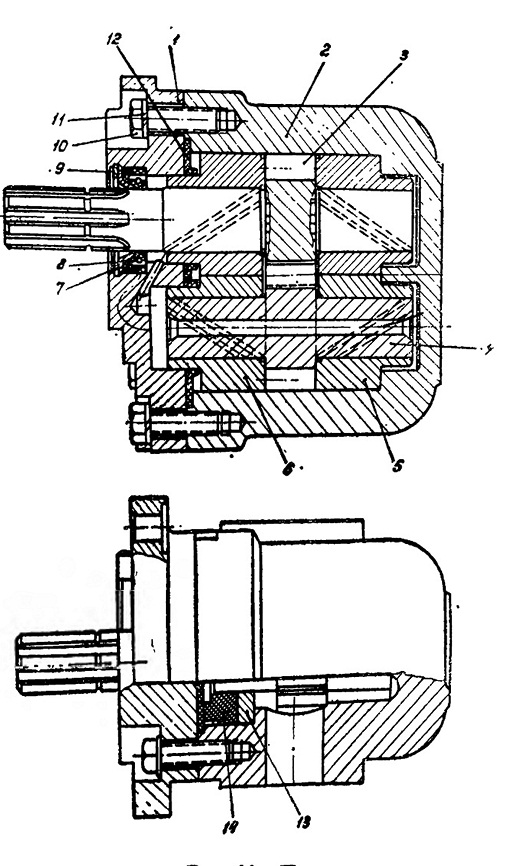

Рис. 11. Насос:
1~крышка; 2—корпус; 3—ведущая шестерня; 4—ведомая шестерня; 5 и 6— втулки; 7-—опорное кольцо; 8—сальник; 9—стопорное кольцо; 10—болт; 11—, шайба; 12—-манжета; 13—вкладыш; 14—специальное уплотнение

На корпусе насоса имеются фланцы с четырьмя резьбовыми отверстиями, К нижнему фланцу болтами крепится всасывающий патрубок,

На верхнем фланце, со стороны нагнетательной полости установлен кран управления 19 (см. рис. 7), а на модификации ЗИЛ-ММЗ-45022 (см. рис. 9) к этому фланцу крепится нагнетательный патрубок 43.
