СИСТЕМА ПИТАНИЯ МОДЕРНИЗИРОВАННОГО ЗИЛ-130



Для снижения уровня токсичности отработавших газов и уменьшения расхода топлива на автомобиле ЗИЛ-180 установлен карбюратор К-90 (рис. 81), унифицированный с карбюратором К-88AM. Основным отличием карбюратора К-90 является применение экономайзера принудительного холостого хода с электронным автоматическим управлением. Схема системы автоматического управления экономайзером показана на рис. 82. Система состоит из электронного блока управления, установленного в кабине за панелью приборов, датчика частоты вращения коленчатого вала, датчика (ТМ100-А) температуры охлаждающей жидкости, датчика положения дроссельных заслонок и двух электромагнитных клапанов, встроенных в каналы системы холостого хода карбюратора К-90.

Датчик углового положения дроссельных заслонок представляет собой электрический контактный выключатель, установленный на карбюраторе. Выключатель посылает электрический сигнал в блок управления при закрытом положении дроссельных заслонок.

В качестве датчика частоты вращения коленчатого вала используется прерыватель-распределитель системы зажигания. Электронный блок управления соединяется проводом с выводом К добавочного резистора. Электрические импульсы поступают в блок управления с частотой, кратной частоте вращения коленчатого вала.

Система работает следующим образом. В блок управления постоянно поступают сигналы от датчика температуры охлаждающей жидкости и датчика частоты вращения коленчатого вала. Блок управления срабатывает при работе двигателя в режиме принудительного холостого хода (торможение двигателем), когда педаль подачи топлива отпущена и дроссельные заслонки карбюратора полностью закрыты, температура охлаждающей жидкости более 60 °С, а частота вращения коленчатого вала более 1000 об/мин. При этих условиях блок управления включает электромагнитные клапаны, которые закрывают каналы системы холостого хода карбюратора.
При уменьшении частоты вращения коленчатого вала до минимальной или при ее увеличении после нажатия на педаль подачи топлива блок управления выключает электромагнитные клапаны, и двигатель начинает работать в нормальном режиме.

Регулировка карбюратора для установления минимальной частоты вращения коленчатого вала в режиме нормального холостого хода осуществляется по методике, изложенной в руководстве по эксплуатации автомобиля ЗИЛ-130.

Для проверки исправности системы управления экономайзером холостого хода следует отсоединить провода от одного из электромагнитных клапанов и подсоединить их к лампе мощностью не более 3 Вт; пустить двигатель и прогреть его до температуры охлаждающей жидкости не выше 50 °С. Затем нужно нажать и резко опустить педаль подачи топлива. Контрольная лампа при этом не должна загореться. После прогрева двигателя до температуры охлаждающей жидкости выше 60 °С следует снова нажать и резко отпустить педаль подачи топлива. В этом случае контрольная лампа должна вспыхнуть и погаснуть. Двигатель после некоторого снижения частоты вращения должен устойчиво работать в режиме холостого хода.

Для проверки исправности клапанов нужно на работающем двигателе отсоединить от обоих электромагнитных клапанов фиолетовый

провод и с помощью отвертки соединить вывод одного клапана с массой. При этом должна значительно уменьшиться частота вращения коленчатого вала или произойти останов двигателя. При соединении с массой выводов обоих клапанов двигатель должен остановиться.

Обслуживание системы в условиях эксплуатации заключается в поддержании чистоты контакт-тов датчика положения дроссельных заслонок. В случае необходимости следует их очистить чистой мягкой тряпкой, смоченной в бензине. При сезонном обслуживании следует промыть детали электромагнитных клапанов в чистом бензине и заменить (при необходимости) уплотнительное кольцо. Клапан легко разбирается после снятия стопорного кольца. Нельзя протирать детали клапана ветошью. Перед установкой клапанов в карбюратор нужно смазать уплотнительные кольца маслом для двигателя.

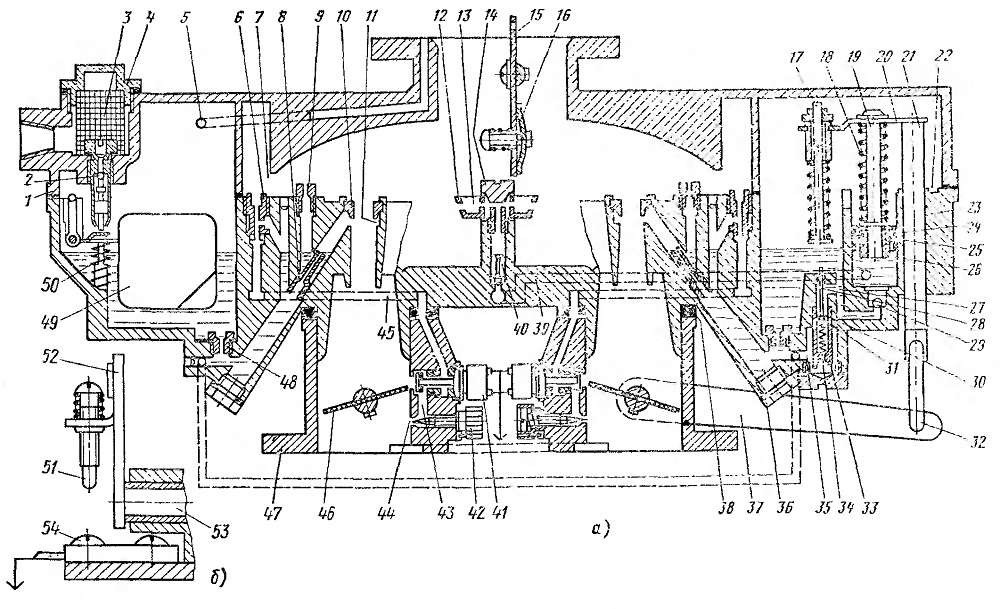

Рис. 81. Схема карбюратора К-90:
а— карбюратор; б — датчик положения Дроссельных заслонок; поз. 1—40 — то же. что на рис. 55: 41 — электромагнитные клапаны (экономайзер); 42 — винт регулировки состава топливной смеси; 43, 44 и 45 — каналы системы холостого хода; 46 — дроссельная заслонка; 47 — корпус смесительных камер; 48 — главный жиклер; 49 — поплавок; 50 — пружина поплавка; 51 и 54 — контакты датчика положения дроссельных заслонок; 52 рычаг; 53 - ось дроссельных заслонок

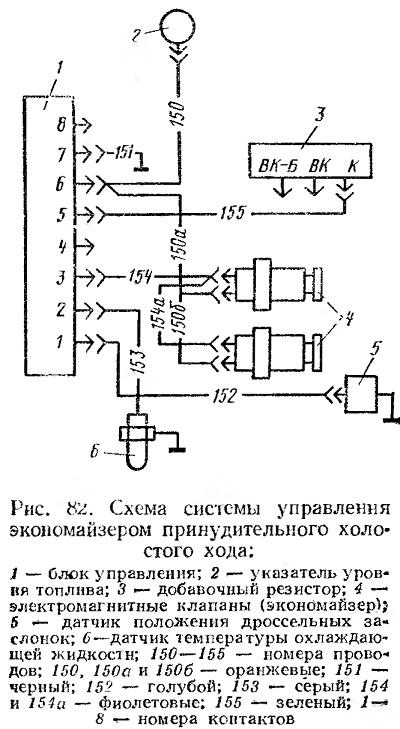

Рис.82. Схема системы управления экономайзером принудительного холостого хода
