Volkswagen New Beetle. Manual - part 892







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:44 AM

Page 138

© 2004 Mitchell Repair Information Company, LLC.

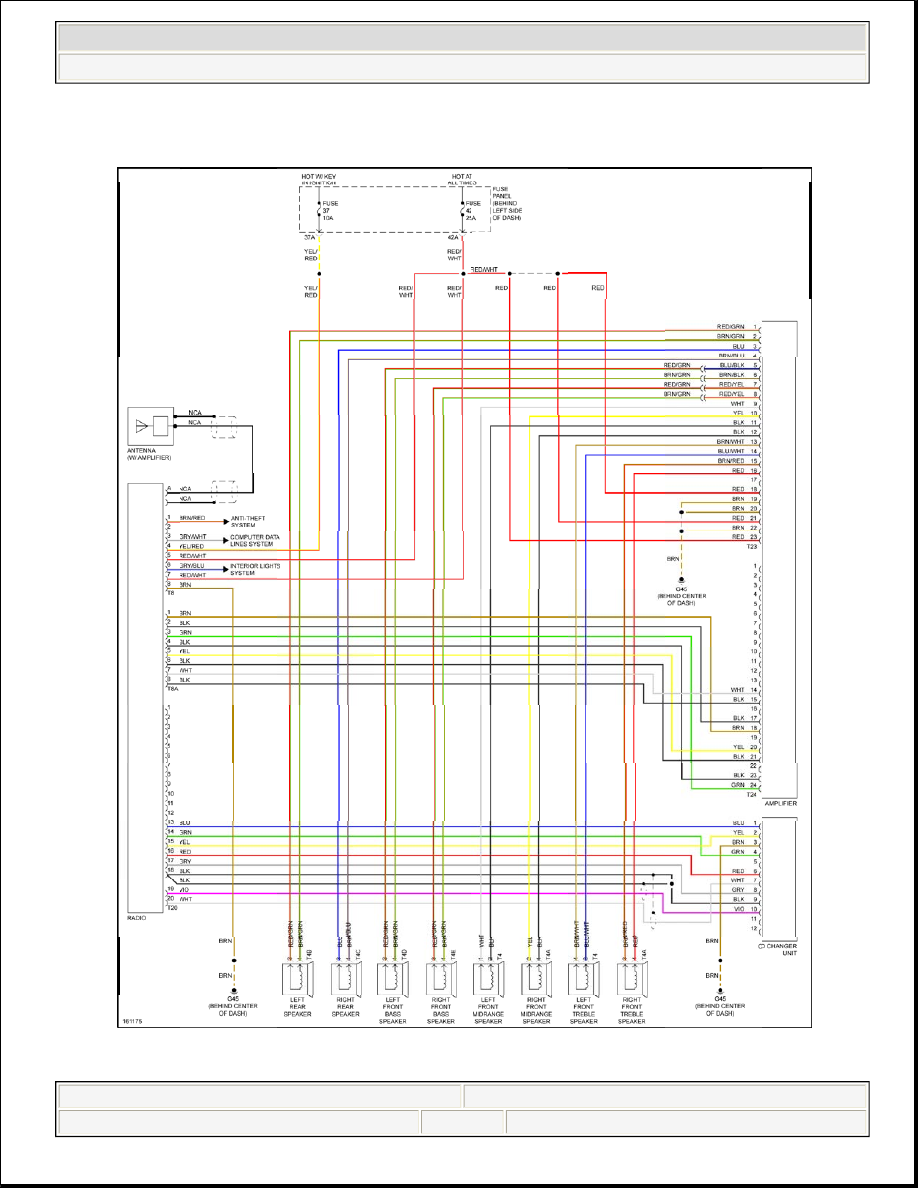

Fig. 69: Radio Circuit, Premium Radio, Except Convertible

SHIFT INTERLOCK



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:44 AM

Page 139

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:44 AM

Page 140

© 2004 Mitchell Repair Information Company, LLC.

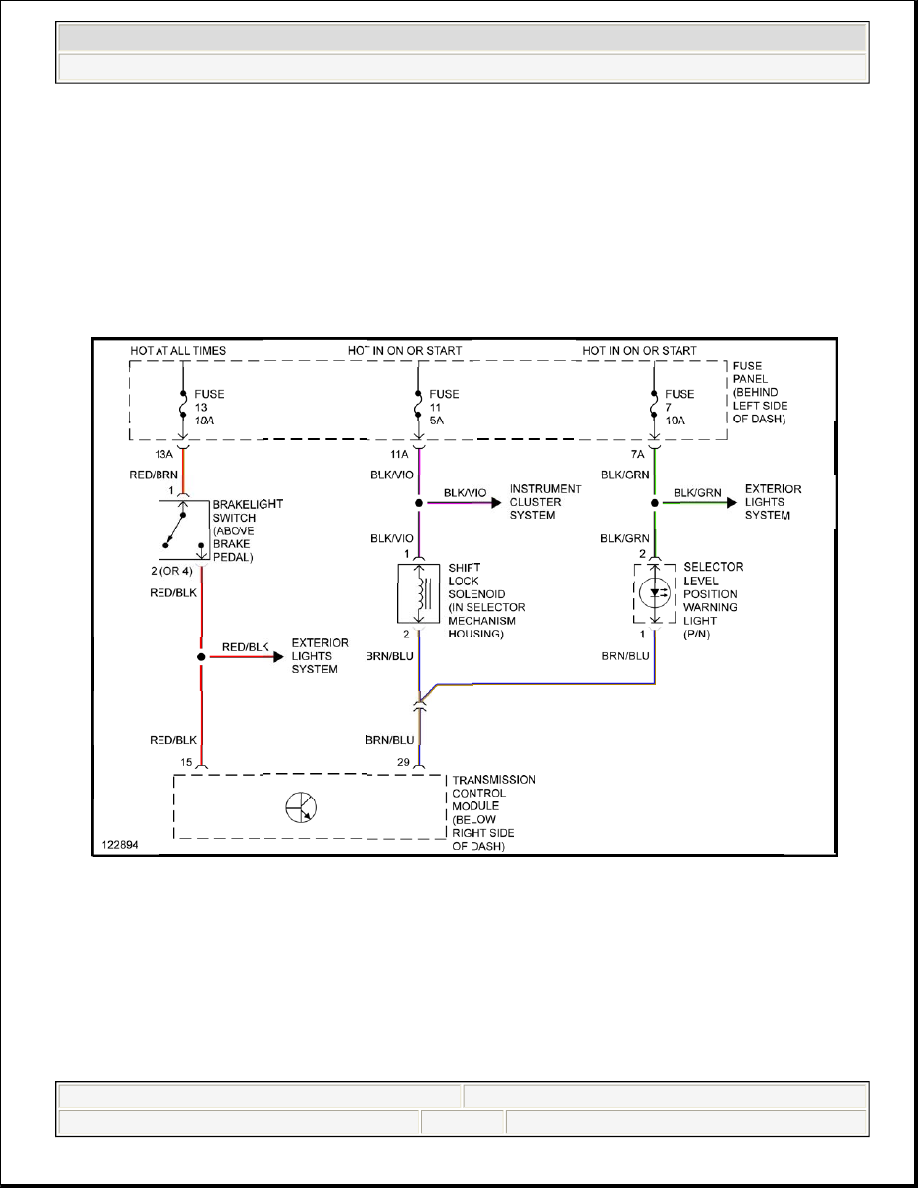

Fig. 70: Shift Interlock Circuit

STARTING/CHARGING



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:44 AM

Page 141

© 2004 Mitchell Repair Information Company, LLC.
