Volkswagen New Beetle. Manual - part 890







2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 130

© 2004 Mitchell Repair Information Company, LLC.

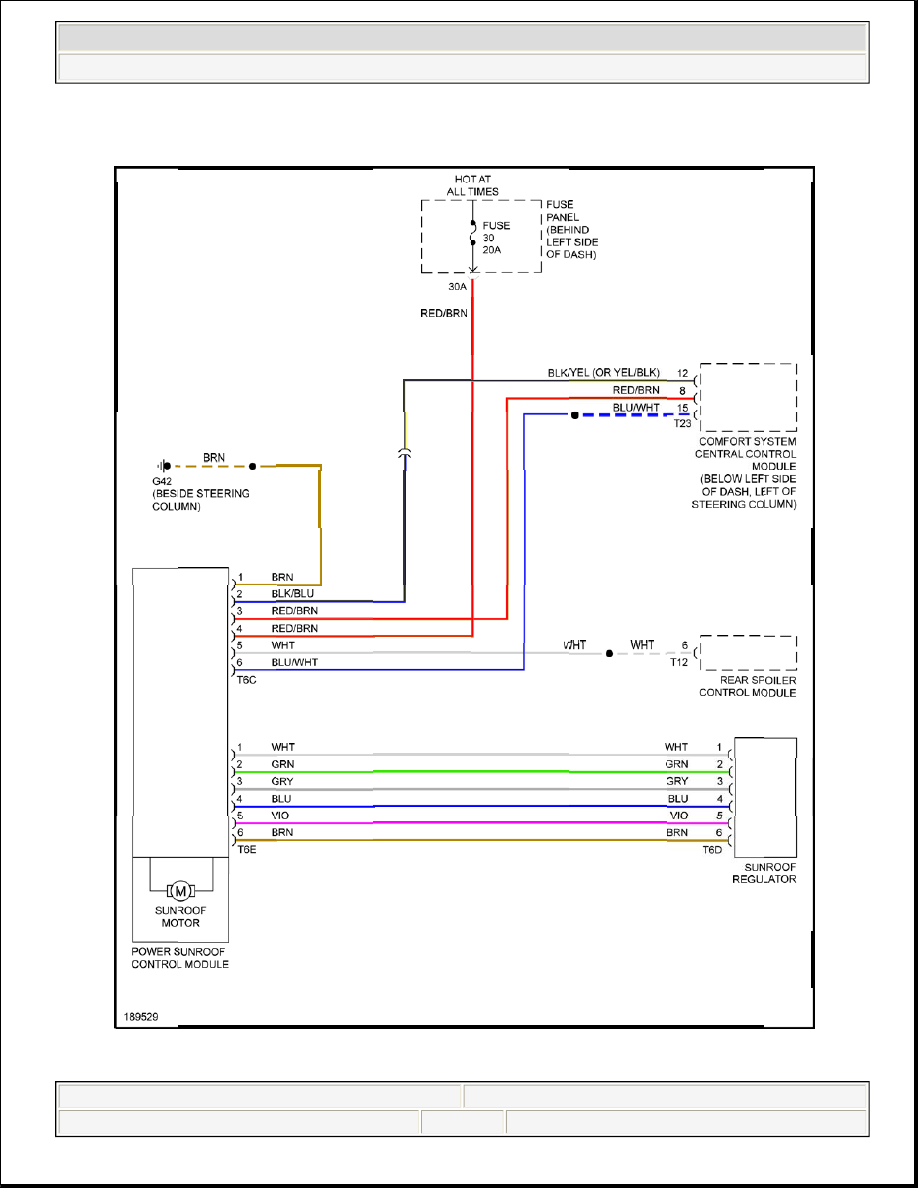

Fig. 65: Sunroof Circuit

POWER WINDOWS



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 131

© 2004 Mitchell Repair Information Company, LLC.



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 132

© 2004 Mitchell Repair Information Company, LLC.

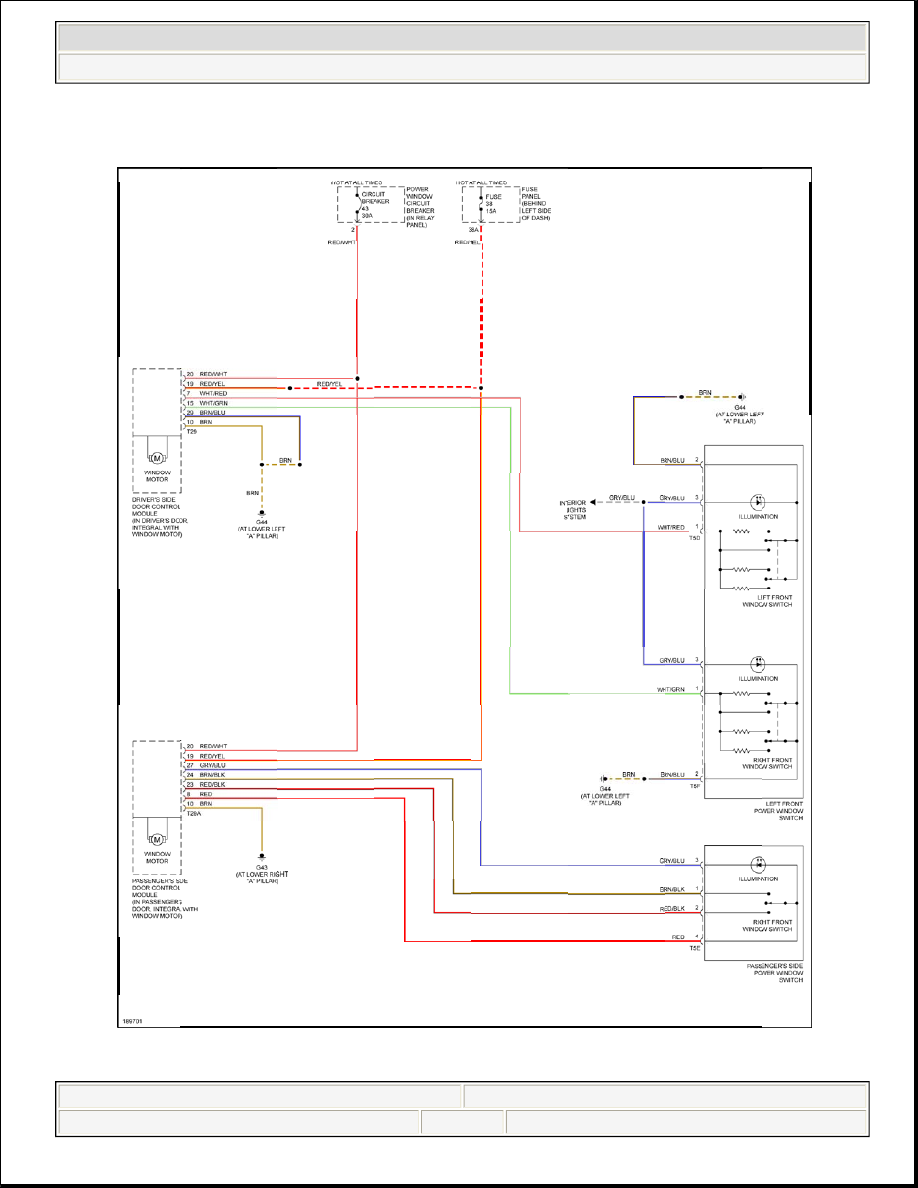

Fig. 66: Power Windows Circuit

RADIO



2003 Volkswagen New Beetle GLS

SYSTEM WIRING DIAGRAMS Volkswagen - New Beetle



Helpmelearn Repair Manuals



Wednesday, December 14, 2005 8:07:43 AM

Page 133

© 2004 Mitchell Repair Information Company, LLC.
